轴承润滑脂选型与润滑管理计算指南

轴承是机械系统不可或缺的组成部分，其性能和寿命在很大程度上取决于润滑脂的选择与应用。润滑脂的主要作用是减少摩擦和磨损、防止污染物侵入，并帮助轴承保持合适的运行温度。选择不当不仅会缩短轴承寿命，还可能造成能效下降和维护成本上升。

本文以一台化工离心机为例，从设备工况和轴承参数出发，依次说明工作温度下所需基础油黏度、黏温关系、黏度比与润滑状态，以及初装加脂量、dmN、补脂量和补脂周期的计算方法。

1. 工程案例与设备工况

在化工生产工艺中，分离技术是非常重要的一环。离心机能够高效进行固液分离，其轴承往往承受连续运行、较高温度和污染物侵入等多重影响，因此需要先进行完整的设备工况调查。

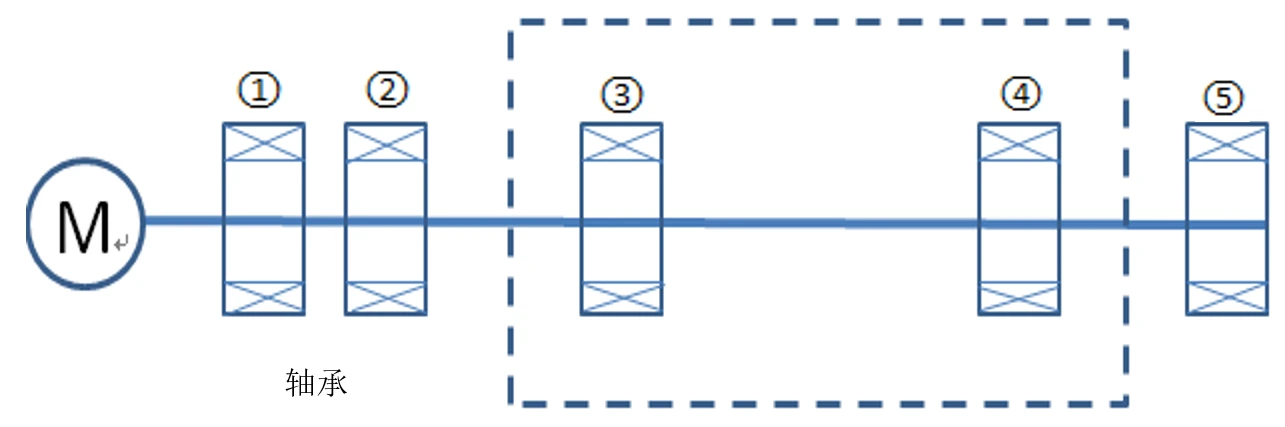

图1 离心机轴承布置示意图

本案例的设备和轴承参数如下：

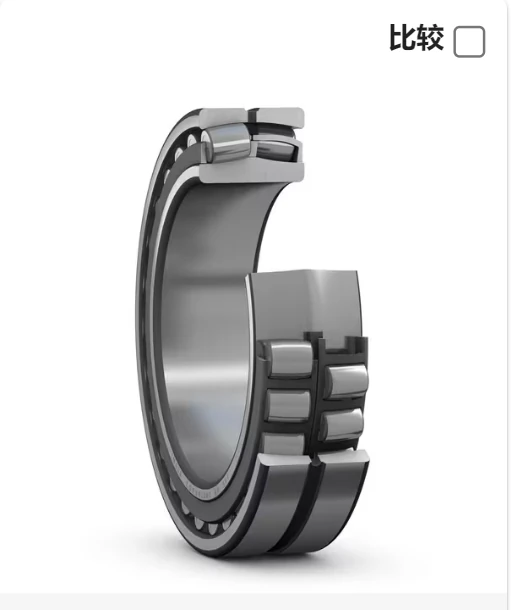

图2 22230CCK/W33调心滚子轴承

现场调查发现，轴承的工作温度为70～80 ℃，工况容易产生结焦和积碳，也容易沾灰、受到污染；轴承座内废旧润滑脂较多，残留润滑脂黏稠、清理困难。维护方面则存在补脂周期短、补脂频率高和工作强度大等问题。

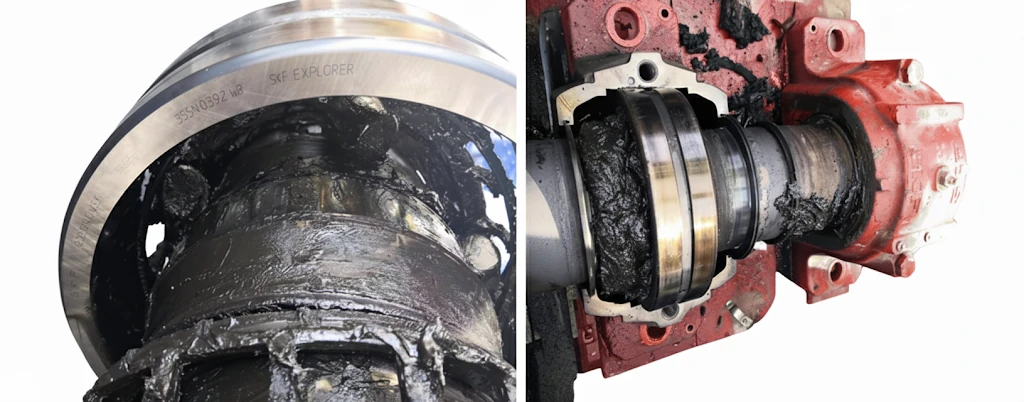

图3 离心机轴承现场旧脂及污染状态

2. 工作温度下所需基础油黏度

为了确定基础油黏度，需要使用标准操作条件下的轴承平均直径 dm、轴承转速和轴承工作温度。

平均直径为：

dm = (D + d) / 2 = (270 + 150) / 2 = 210 mm

在平均直径210 mm、转速1450 rpm的条件下，根据图表查得轴承在工作温度下所需的基础油黏度 ν1 约为9 mm²/s。

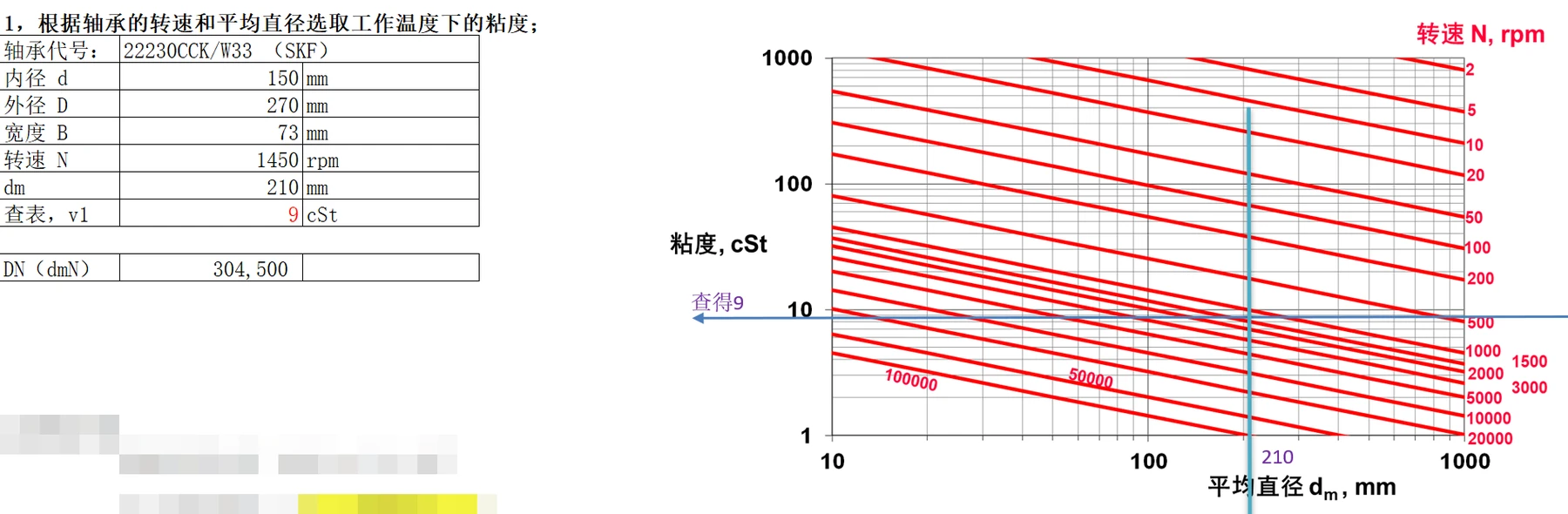

图4 根据轴承平均直径和转速确定工作温度下所需基础油黏度

经过现场调查和初步分析，原案例初步选定氟脂220，并继续验证其工作温度下的实际基础油黏度和黏度比。

3. 润滑脂基础油的黏温关系

计算润滑油和润滑脂的正确黏度比，应采用基础油在40 ℃和100 ℃时公布的运动黏度，并将其应用于黏温关系图。基础油黏度随温度变化，不能直接用40 ℃黏度代替轴承实际工作温度下的黏度。

原案例采用Walther-ASTM黏温关系处理数据。氟脂220基础油在40 ℃时的黏度为243 cSt，在100 ℃时为25 cSt；由黏温关系得到，80 ℃时的基础油黏度约为45.3 mm²/s。

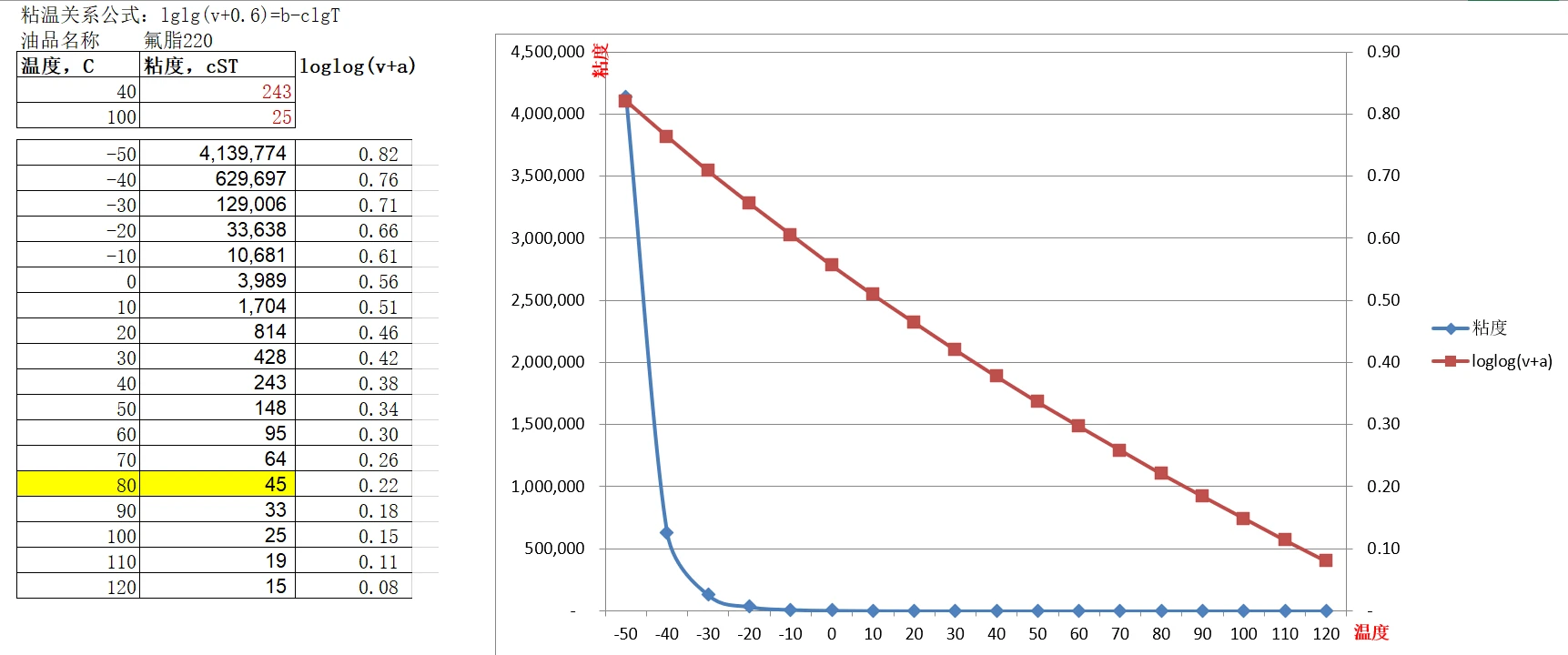

图5 氟脂220基础油的黏温关系及工作温度黏度

4. 黏度比 k 与轴承润滑状态

黏度比 k 表示润滑剂在工作温度下的实际黏度与轴承所需最低黏度之比：

k = ν / ν1

其中：

• ν 为基础油在轴承工作温度下的实际黏度；
• ν1 为轴承在该转速和平均直径条件下所需的最低黏度。

图6 黏度比 k 与轴承润滑状态的关系

不同的 k 值对应不同的润滑状态：

• 边界润滑：k 值很低，润滑膜很薄，不能完全阻止金属表面直接接触，磨损和摩擦较高。应使用含EP添加剂的润滑剂。
• 混合润滑：随着 k 值增加，润滑膜能够部分防止表面接触并减少磨损，但仍存在部分金属接触。建议使用含EP添加剂的润滑剂。
• 弹流润滑（EHL）：k 值较高时能够形成较完整的润滑膜，显著减少表面直接接触。对于大中型滚子轴承，含EP添加剂的润滑剂可以进一步提高可靠性。

依据以上参数，原案例的黏度比为：

k = 45.3 / 9 ≈ 5

计算结果 k > 1。原案例据此判断润滑膜条件较充分，同时认为含EP添加剂的润滑剂有助于提高大中型滚子轴承的可靠性。添加剂的选择仍需结合轴承材料、载荷、温度和润滑脂体系进行验证。

5. 轴承初装加脂量

确定润滑脂类型和基础油黏度以后，下一个实际问题就是：轴承到底应该加多少润滑脂，以及运行过程中多久补一次脂。

封闭轴承初装脂的填充量并没有严格统一的规定。有些由轴承制造商根据通用工况和试验确定，多数情况下则根据经验或参考资料填装。对于需要估算初装脂量的设备，可以根据轴承型号、极限转速和实际转速，通过查表和计算得到指导范围。

滚动轴承的极限转速可向轴承制造商查询，也可以查阅产品手册或制造商网站。本案例中，22230CCK/W33轴承的极限转速为3000 rpm，实际转速为1450 rpm。

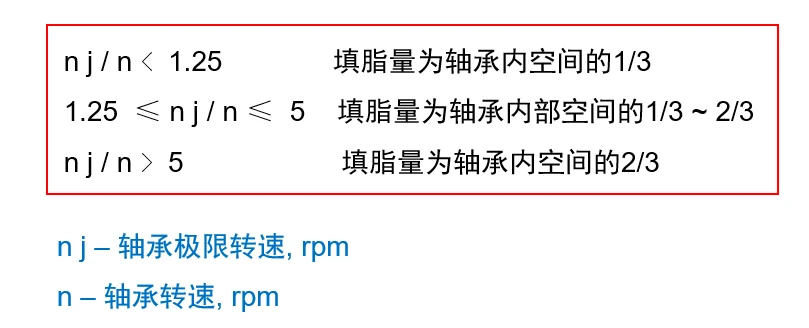

图7 根据轴承极限转速与实际转速的比值确定填脂比例

按照原文的填脂指导原则：

• nj / n < 1.25，填脂量为轴承内部空间的1/3；
• 1.25 ≤ nj / n ≤ 5，填脂量为轴承内部空间的1/3～2/3；
• nj / n > 5，填脂量为轴承内部空间的2/3。

其中，nj 为轴承极限转速，n 为轴承实际转速。本案例的转速比处于1.25～5之间，因此初装量按轴承内部空间的1/3～2/3考虑。

轴承内部空间可以向轴承制造商查询，也可以通过图表估算。根据222系列调心滚子轴承的曲线，本案例轴承全部充满时的润滑脂量约为480 g。

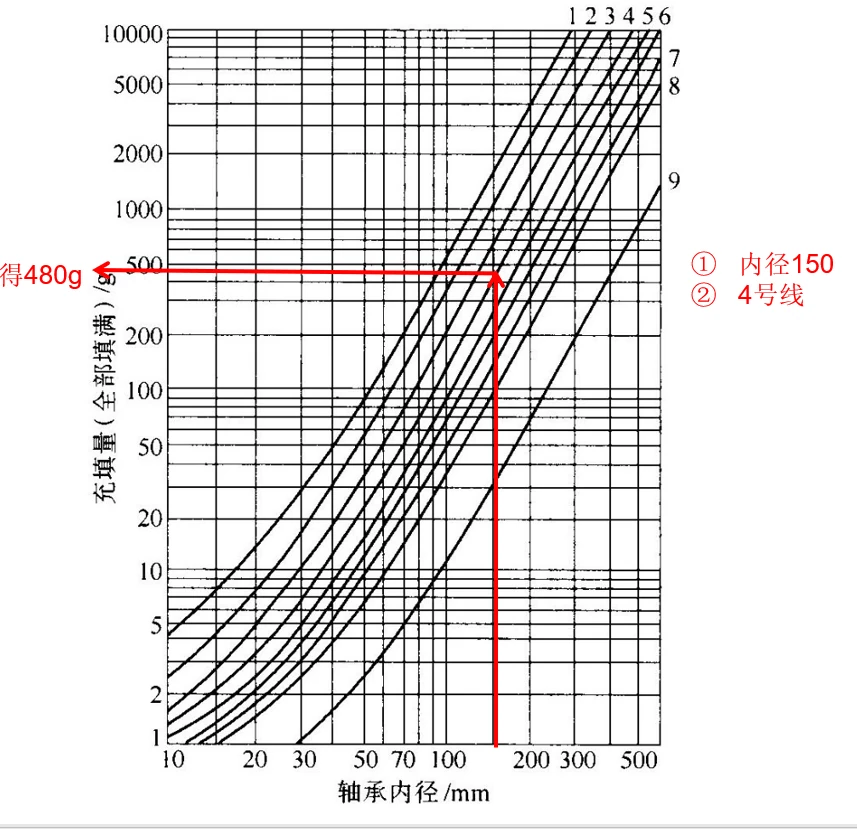

图8 根据轴承内径和系列曲线估算全部充满时的润滑脂量

按内部空间的1/3～2/3计算，初装加脂量为：

480 × (1/3～2/3) = 160～320 g

不同型号的轴承由于保持架和密封结构不同，全部充满时的润滑脂量也会不同。图表法仅用于无法取得制造商精确数据时的参考。

加脂量过多或不足都会影响轴承温升。过量加脂会增加搅拌阻力并使温度快速升高；加脂不足则可能无法形成稳定的润滑状态。初装时应缓慢将润滑脂挤入轴承，并一边旋转轴承一边分布油脂。

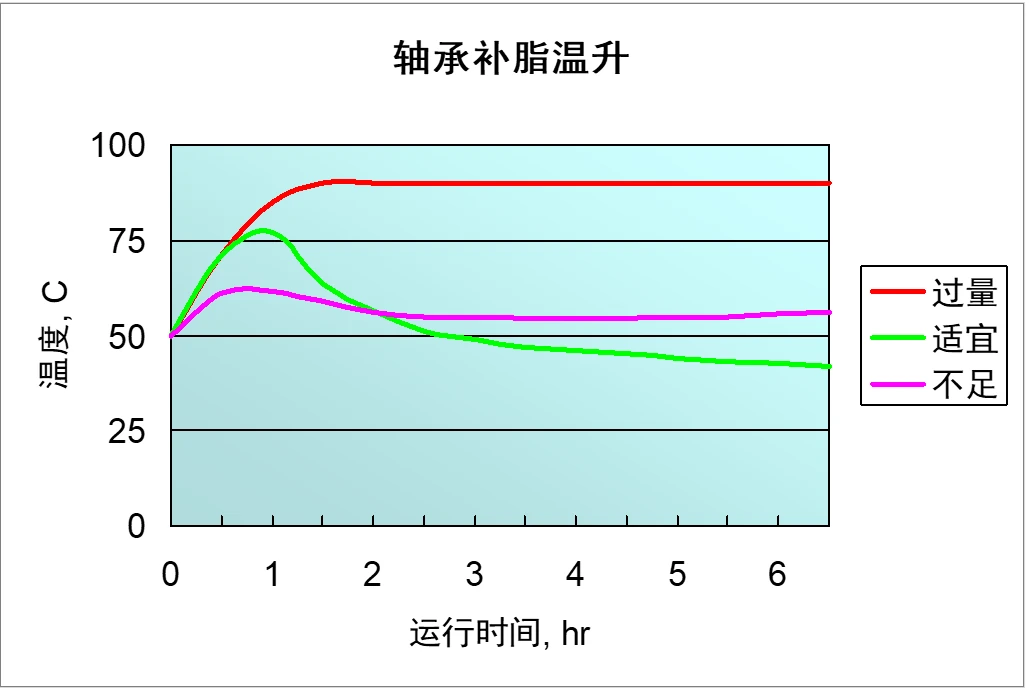

图9 加脂过量、适量和不足时的轴承温升趋势

6. dmN与轴承速度范围

dmN 用于定义脂润滑轴承的速度范围，其中 dm 为轴承平均直径，N 为轴承转速。本案例的计算为：

dmN = (270 + 150) / 2 × 1450 = 304500

原案例据此将轴承速度范围判断为中等偏上。这个速度条件不仅影响初装填脂比例，也会影响运行中的补脂周期。

7. 补脂量与补脂周期

润滑脂的预期寿命受多种因素影响，包括润滑脂种类、轴承转速、工作温度和工作环境等。除设备制造商的推荐外，还可以根据轴承类型、内径和转速估算补脂周期。

原计算以含抗氧化剂的锂基脂、固定式机械、一般工作载荷、水平轴和轴承外圈温度低于70 ℃为基准条件。原案例计算表给出的结果如下：

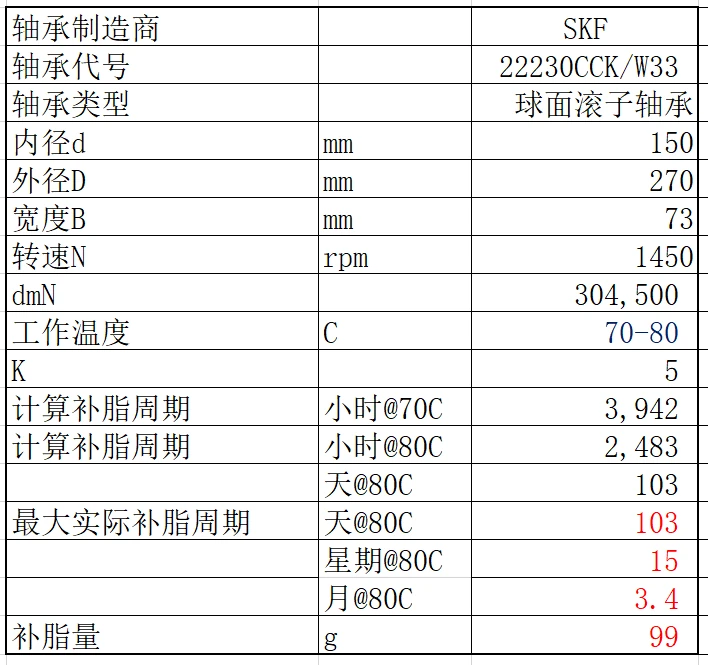

图10 离心机轴承补脂周期和补脂量计算结果

实际补脂周期还需要根据工况修正：

• 当轴承温度超过70 ℃时，每增加15 ℃，补脂周期减半；
• 当轴承温度低于70 ℃时，补脂周期可以适当延长；
• 对于垂直轴承，补脂周期减半；
• 容易受到污染的轴承，应更频繁地补充润滑脂；
• 连续运行方式、振动和现场排脂条件也应在维护计划中考虑。

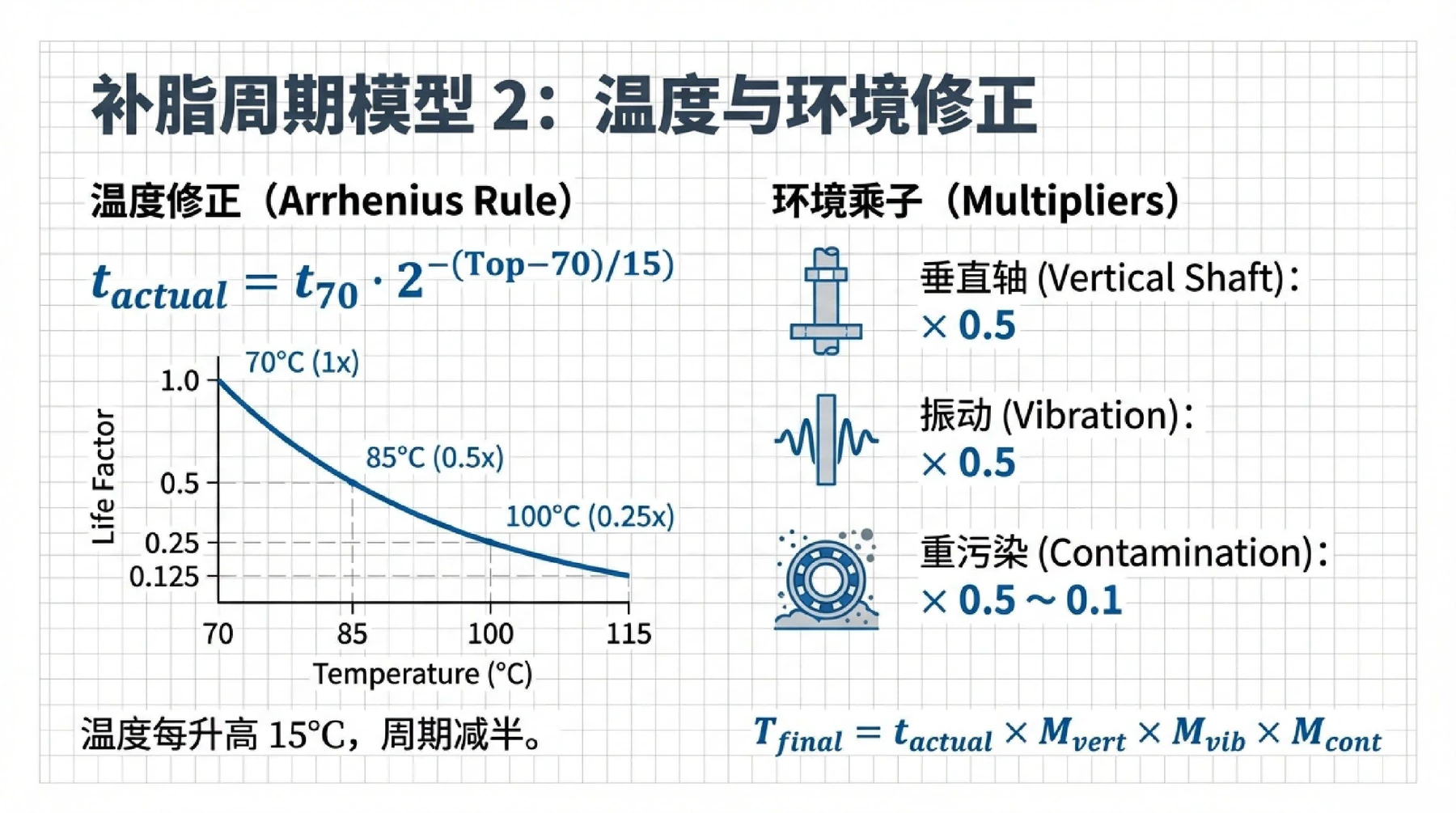

图11 温度、轴向、振动和污染对补脂周期的影响（补充图表）

补脂量可以使用 Gp = 0.005 × D × B 进行估算，其中 Gp 为补脂量，D 为轴承外径，B 为轴承宽度。原案例计算表得到约99 g，实际维护建议取100 g/个轴承。

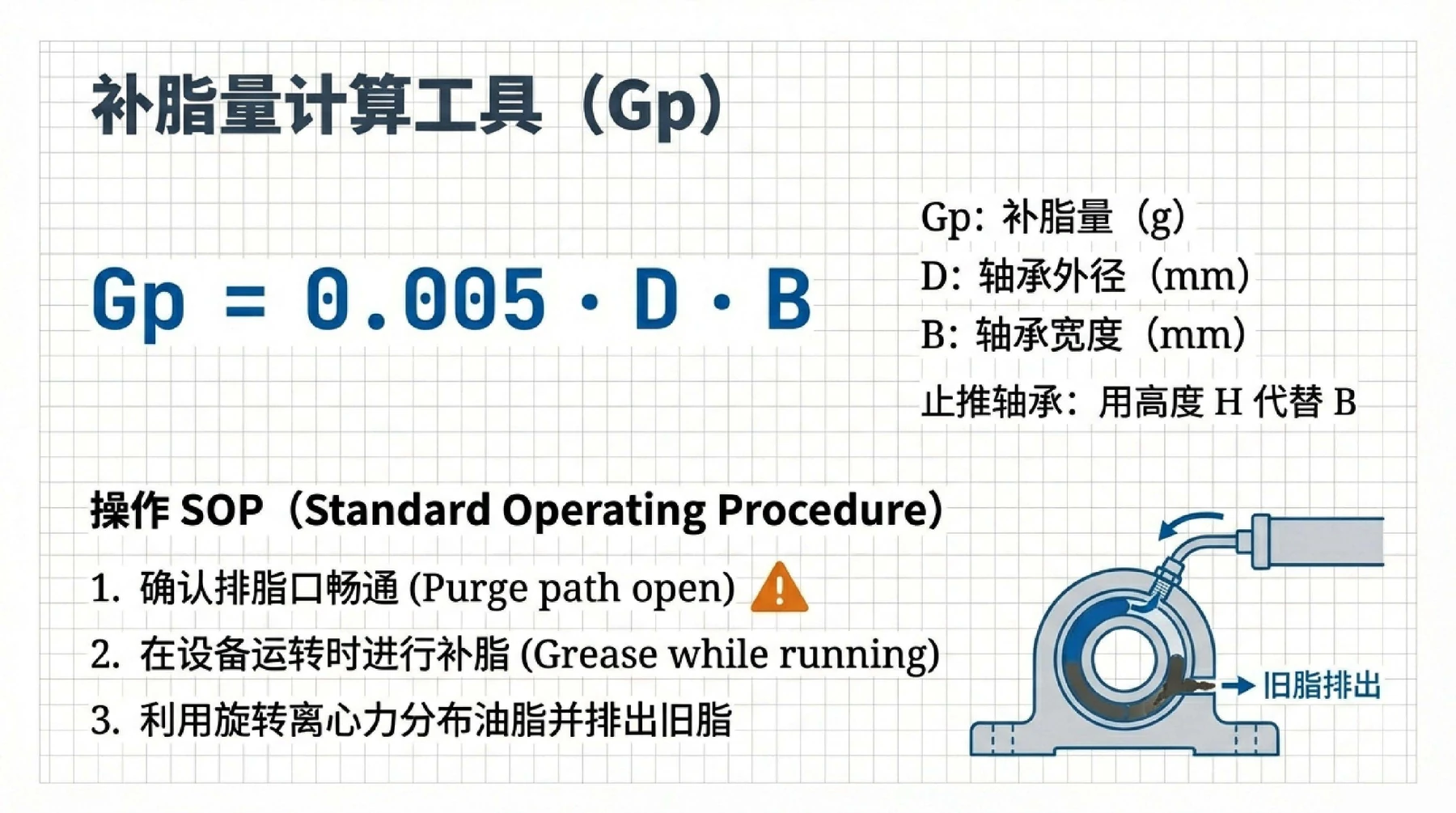

图12 轴承补脂量计算公式与操作要点（补充图表）

补脂时应确认排脂通道畅通。设备条件允许时，可在轴承运转过程中缓慢补脂，使润滑脂分布并让旧脂排出，避免一次性大量加脂造成温升。

8. 离心机轴承润滑维护建议

结合本案例的工况、计算结果和原维护方案，建议如下：

1. 采用专用氟溶剂清洗轴承，彻底清洗干净后再注入全氟润滑脂，避免旧脂残留和相容性问题。
2. 新轴承初装润滑脂按160～320 g/个控制。用刮刀缓慢将润滑脂挤入轴承，同时旋转轴承，使润滑脂均匀分布。
3. 更换新轴承并完成初装后，如设备24小时连续运行，建议每2.5～3个月补脂1次，每次约100 g/个轴承。
4. 刚更换轴承后，建议在7～15天补加1次润滑脂，补脂量约50 g/个轴承，以保证初期有足够润滑。
5. 使用全氟聚醚润滑脂时，轴承清洗、注脂和安装都有相应要求。润滑脂加入并运行后呈白色或灰色，属于原案例说明的正常状态。

为了进一步优化润滑管理，可以考虑安装自动润滑系统，实现定时、定量注脂。自动注脂系统需要定期维护和校准，包括检查注脂泵、管路和控制器；同时应培训操作人员并建立清晰的操作与维护规范，减少润滑不足或过量。

以上建议只针对本文离心机案例，实际应用时仍需结合设备制造商要求、排脂结构、运行负荷、现场污染和温升变化进行确认。

9. 总结

轴承润滑脂选型应从设备工况和轴承参数出发。先根据平均直径、转速和工作温度确定所需基础油黏度，再利用基础油40 ℃和100 ℃黏度建立黏温关系，求出工作温度下的实际黏度，并通过黏度比判断润滑状态和添加剂需求。

确定润滑脂类型以后，还需要根据极限转速、内部空间和dmN估算初装加脂量，再结合温度、轴向、污染和运行方式确定补脂量与补脂周期。计算给出的是维护起点，现场仍应通过温升、旧脂状态和排脂情况持续调整。

本案例的核心在于把润滑脂选型、初装加脂和运行补脂放在同一套工况参数下管理，从而减少仅凭经验加脂带来的不足或过量问题。
