五类流体与软材料流变机理统合阐述（真的很啰嗦版@蒸汽朋克）

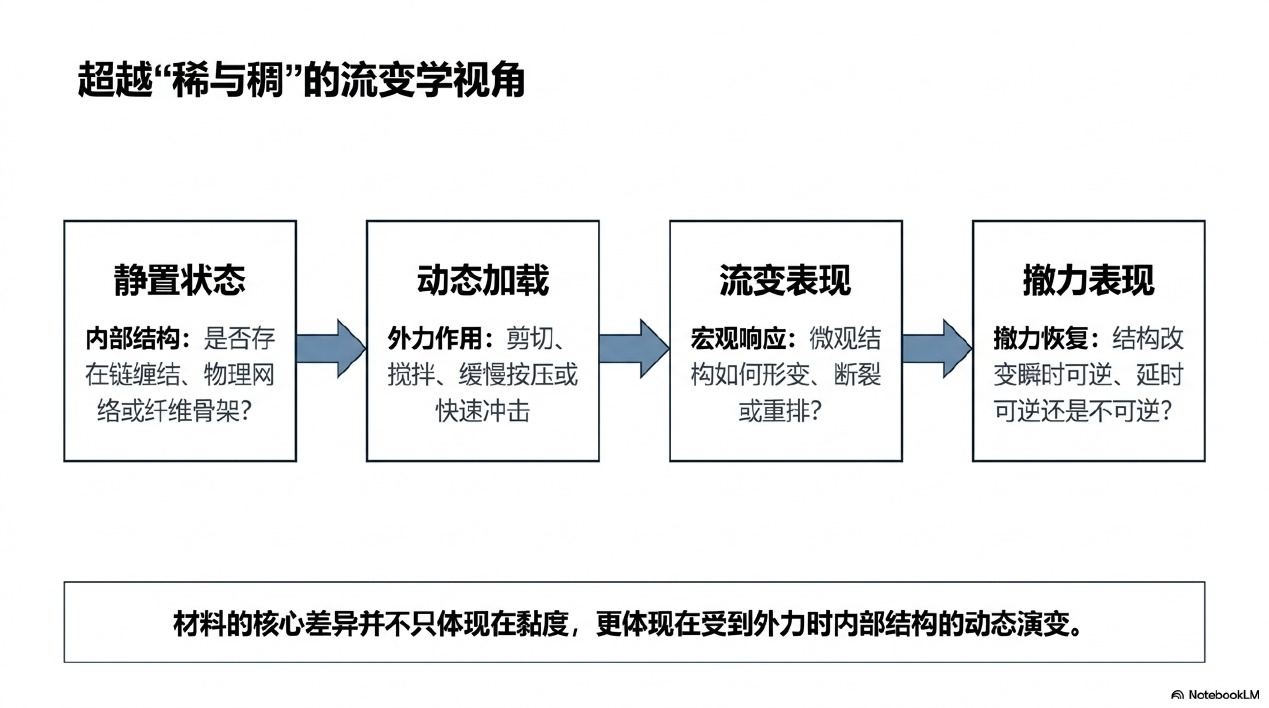

图 1

从“看起来稀稠”到“看内部怎么变”

图 2

很多时候，我发现大家习惯用“稀不稀、稠不稠、软不软、硬不硬”来判断一种材料。这样说当然没问题，但如果只停留在这个层面，其实很容易把问题看浅。真正决定材料表现的，往往不是它静止时看起来是什么状态，而是它在外力作用下，内部结构究竟会发生什么变化。

所以这篇内容里，我真正想讲的，不是谁更稀、谁更厚，而是同样面对剪切、挤压、搅拌或者冲击时，不同材料内部的微观结构到底会怎么响应。只有把这个问题想明白，我们才能真正看懂材料之间的差别。

我为什么先讲“观察框架”

我之所以把这一页放在前面，是因为它给后面所有材料建立了一套统一的观察方法。很多人判断材料，只看一个瞬间：静置时是什么样，或者施工时是什么样。但在工程现场里，材料往往不是只经历一个状态，而是会连续经历静置、加载、流动变化和撤力恢复这几个阶段。

所以我更愿意按照四个问题去看材料：静置时内部有没有链缠结、网络或者骨架；受力时这些结构是滑移、散开、断裂还是锁定；表现出来是变稀、变软、变硬还是基本不变；最后撤掉外力之后，它是立刻恢复、慢慢恢复，还是根本回不去。这样看，很多原本混在一起的现象就会突然变得很清楚。

普通牛顿润滑油：它最大的特点就是稳定

图 3

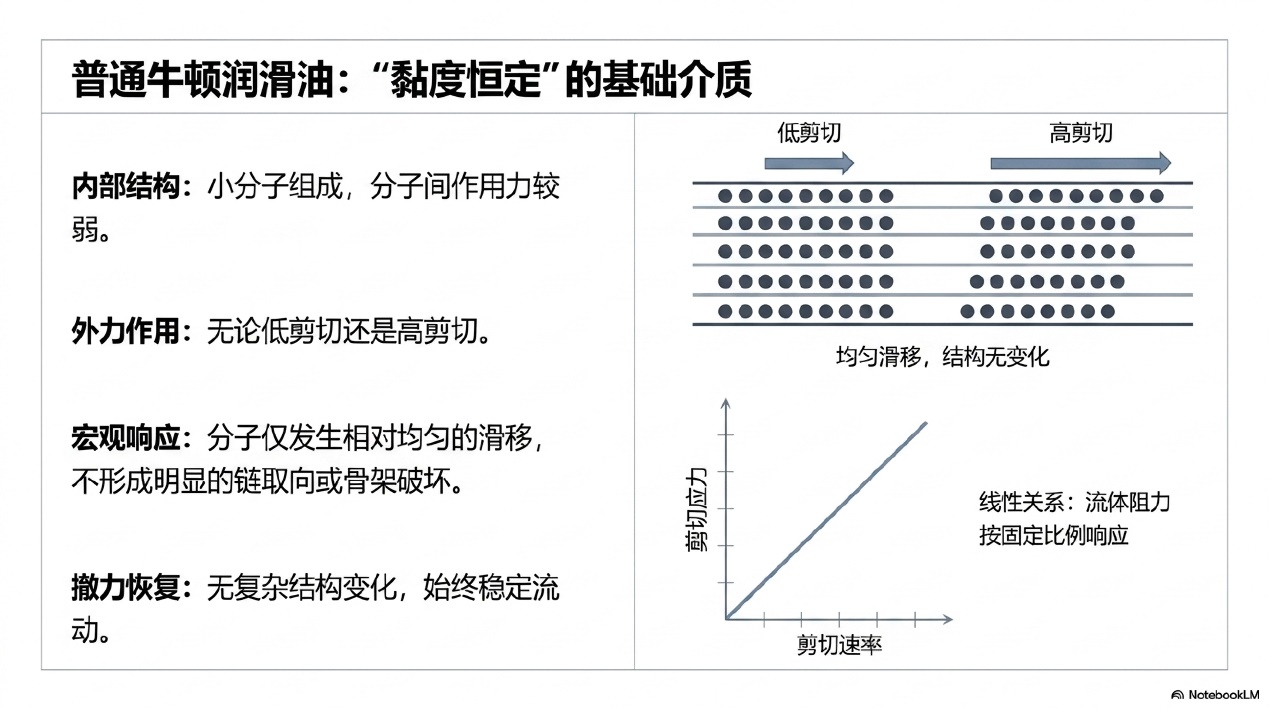

图 4

先说普通牛顿润滑油。它其实是最好理解的一类，因为它最“规矩”。我可以把它概括成一句话：在通常讨论范围内，剪切快一点还是慢一点，它的黏度基本不会因为剪切速率变化而明显改变。

这类材料的价值，不在于它会不会“聪明地变化”，而在于它足够稳定、足够好预测。很多常规润滑场景真正需要的，也恰恰是这种稳定性。因为对工程师来说，材料不乱变，很多时候比“变化很多”更重要。

如果再说得直白一点，普通牛顿润滑油的特点，就是分子主要在做比较均匀的滑移，内部没有发生明显的结构性变化。所以它的响应线性、行为简单、容易预判，这也是它能成为很多基础润滑场景标准介质的原因。

4、润滑脂：它不是“更稠的油”，而是“把油锁住的结构”

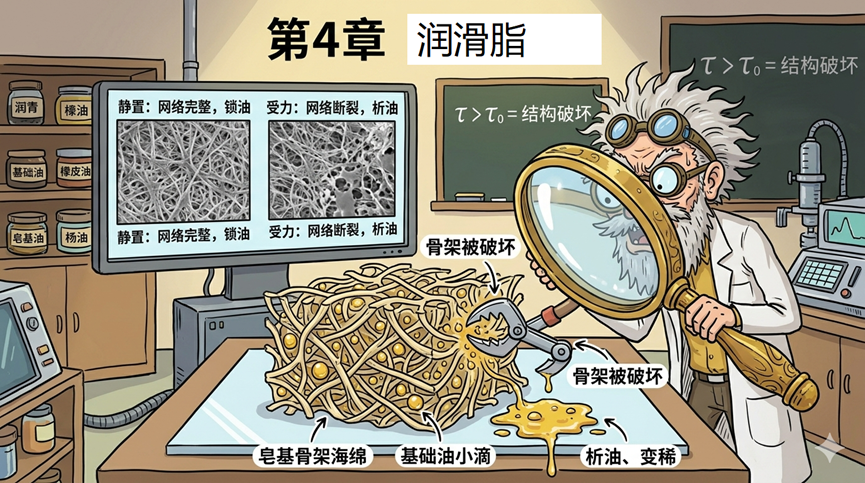

图 5

接下来是润滑脂。很多人会下意识觉得，润滑脂不过就是“更稠一点的润滑油”，但实际上这是一种很容易产生误解的看法。润滑脂并不是单纯的高黏度液体，它更像是一个“用骨架把油锁住”的半固体系统。

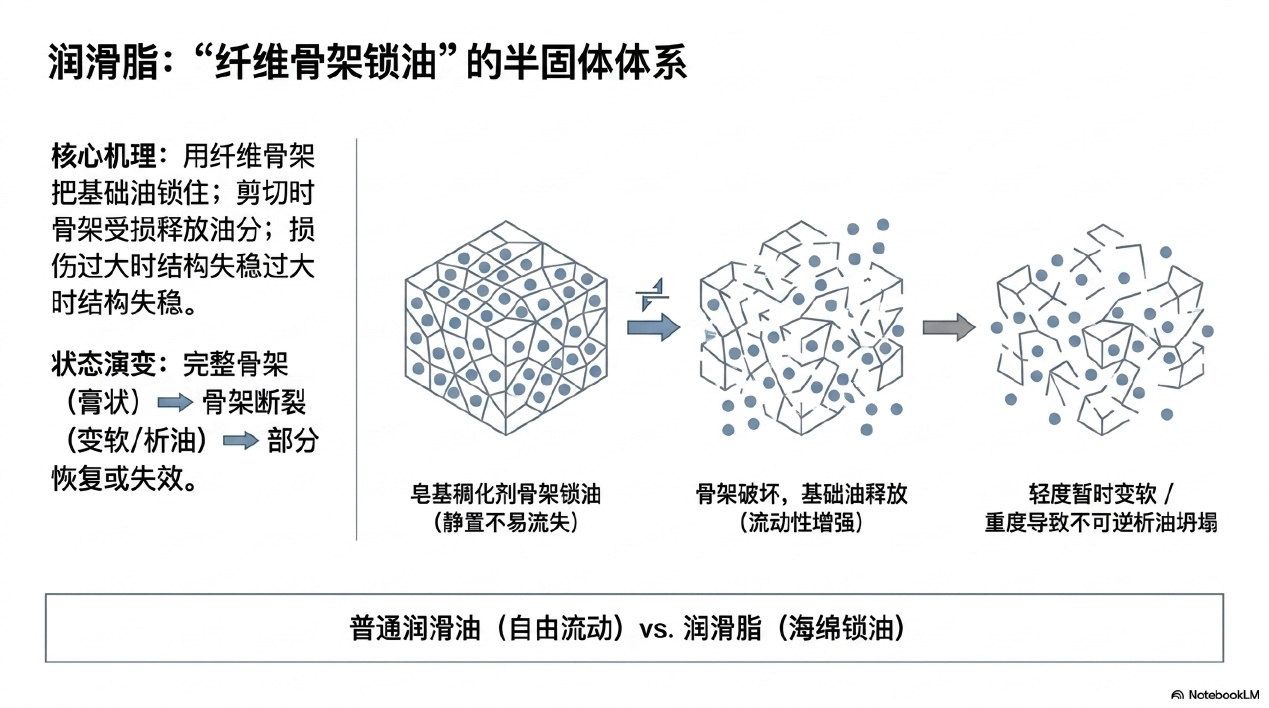

图 6

静置时，皂基或其他稠化剂形成的纤维骨架把基础油包裹在内部，所以它表现为膏状，不容易流失；受剪切后，骨架被破坏，基础油被释放出来，材料就会变软、变稀，严重时甚至析油、塌陷。

所以我更愿意把润滑脂理解成一种“海绵锁油”结构，而不是“很厚的油”。它的性能依赖的是这套骨架能不能撑住，而不仅仅是初始看上去有多稠。这也是为什么在实际应用里，润滑脂不能只看静态稠度，更要看剪切稳定性。因为一旦骨架在工作过程中被持续破坏，材料状态就可能和刚装上去时完全不一样。

5、硅油：它会变稀，但不是因为“坏了”

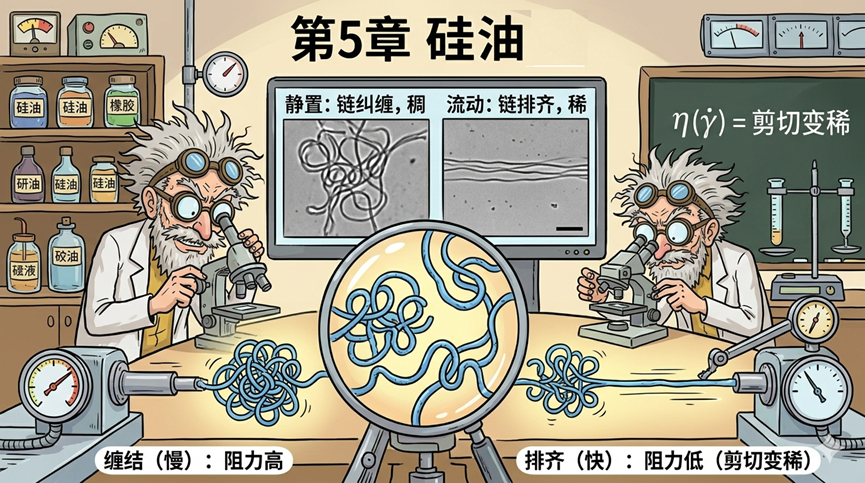

图 7

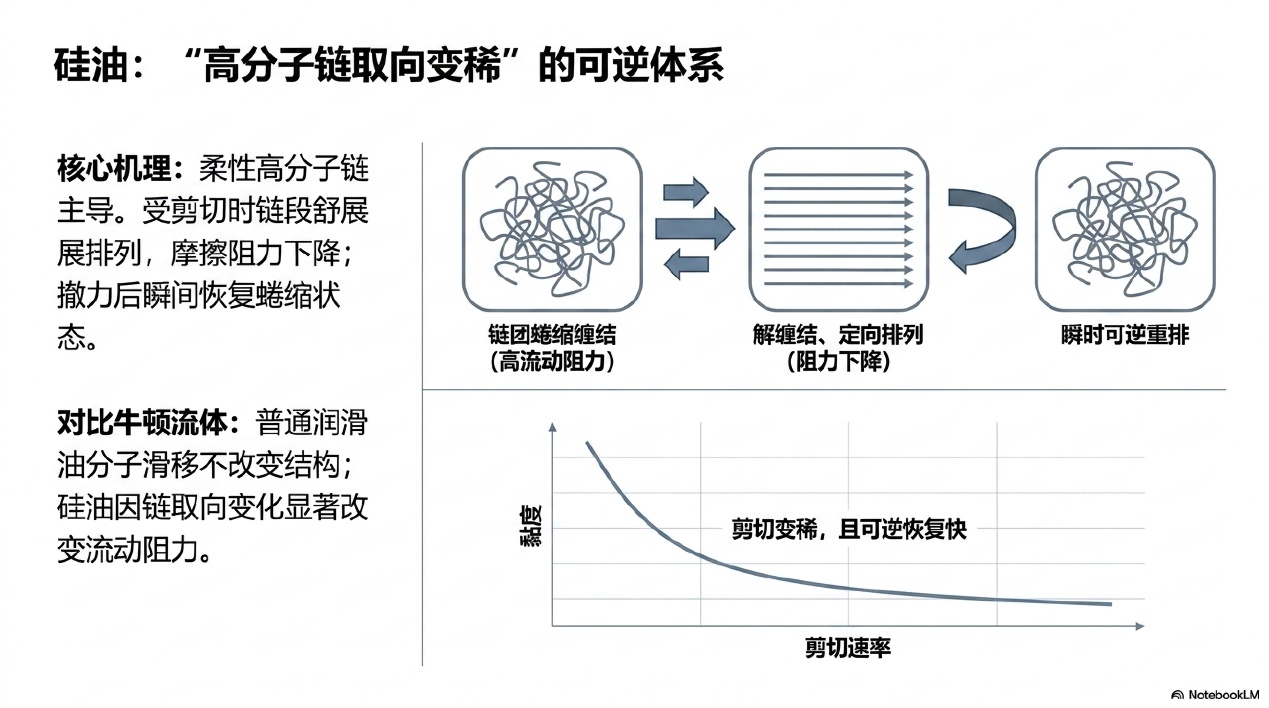

图 8

再看硅油。它和普通润滑油都呈液态，所以很多人第一眼会觉得它们差不多，但真正的区别在内部。普通润滑油更接近小分子均匀滑移，而硅油更多是由柔性高分子链主导流动。

低剪切下，这些链段更容易缠结、蜷缩，所以流动阻力较高；高剪切下，链段更容易被拉开、排齐，阻力下降，于是材料表现出剪切变稀。也就是说，硅油的关键并不是“结构被打坏了”，而是“链的姿态变了”。

更重要的是，这种变化通常是可逆的。外力一撤掉，它又能比较快地恢复。所以如果我要用一句更好理解的话来讲，我会说：普通润滑油主要是在滑，而硅油更像是在“边流动边重新排队”。排得越整齐，阻力越小；不受力了，它又会重新回到比较松散的状态。

6、胶粘剂：它最厉害的地方，是“施工时好用，停下来又能站住”

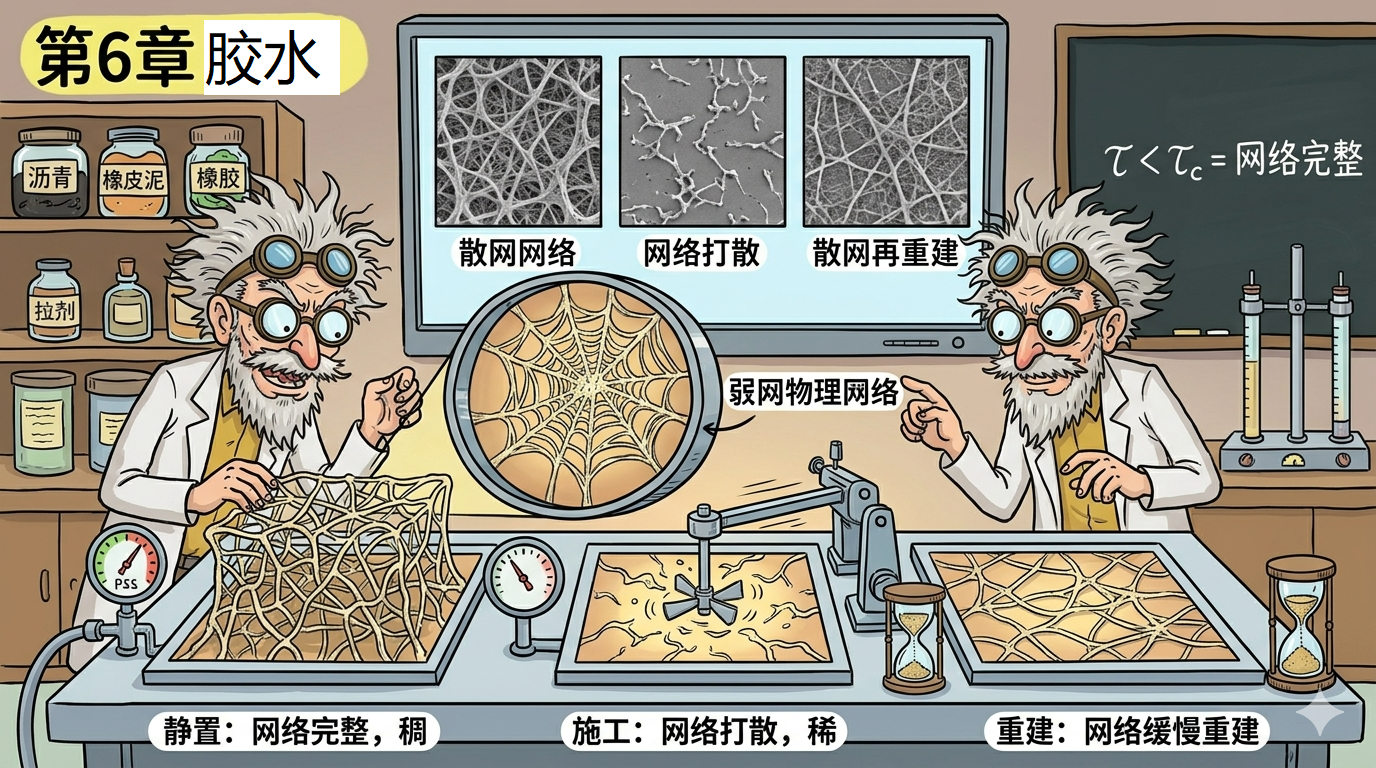

图 9

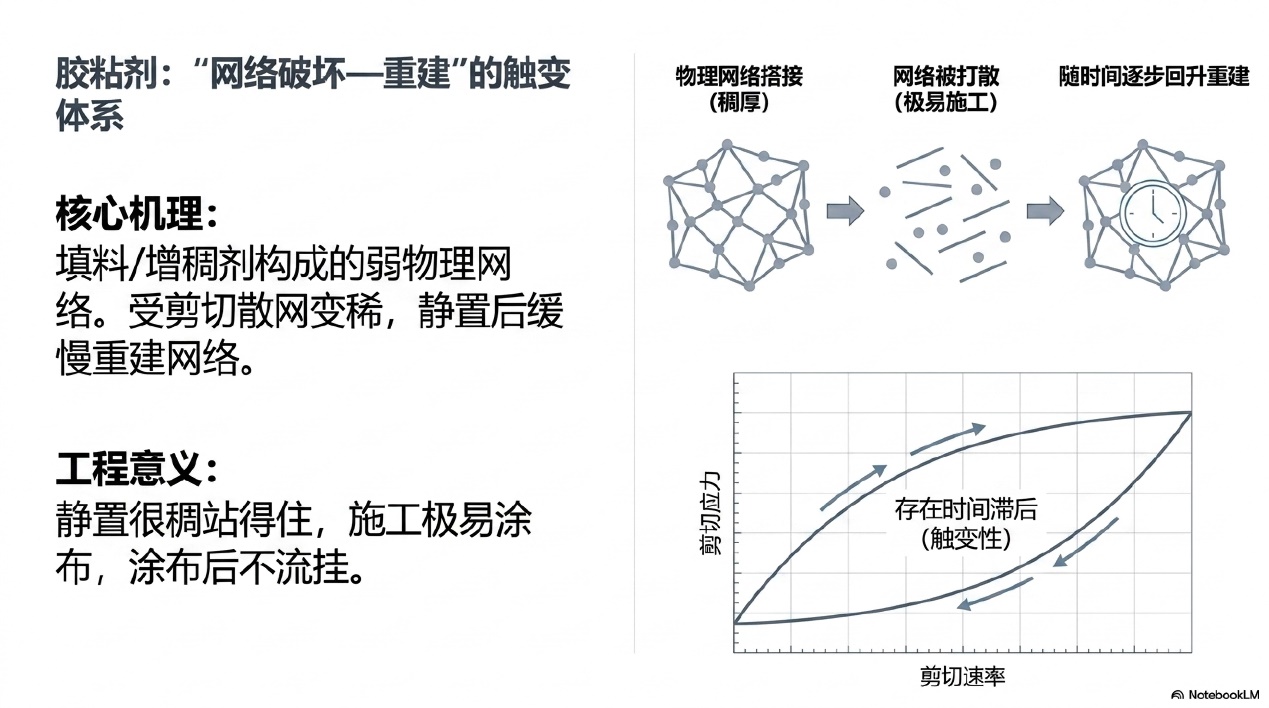

图 10

胶粘剂是另外一种非常典型、也非常实用的体系。很多工程人员都有类似感受：有些胶平时放着很稠，但真正施工时又特别容易刮开、喷开或者铺开，涂上去之后还不容易往下流。这种看似矛盾的表现，其实正是它设计出来要达到的效果。

我觉得理解胶粘剂，最重要的不是只盯着“黏度”两个字，而是要明白它内部存在一个弱物理网络。静置时网络完整，所以材料显得厚、稳、能挂住；受剪切时网络被打散，流动性迅速上升，施工就变容易了；停下来以后，这个网络又会随着时间慢慢重建。

所谓触变性，其实就是这种“先散网、后重建”的能力。它不是单纯变稀，也不是永远不恢复，而是存在一个恢复过程。这也是很多胶粘剂真正有工程价值的地方：施工时要足够好流动，施工后又要重新站得住。

7、硅胶橡皮泥与 D3O 类材料：慢的时候软，快的时候硬

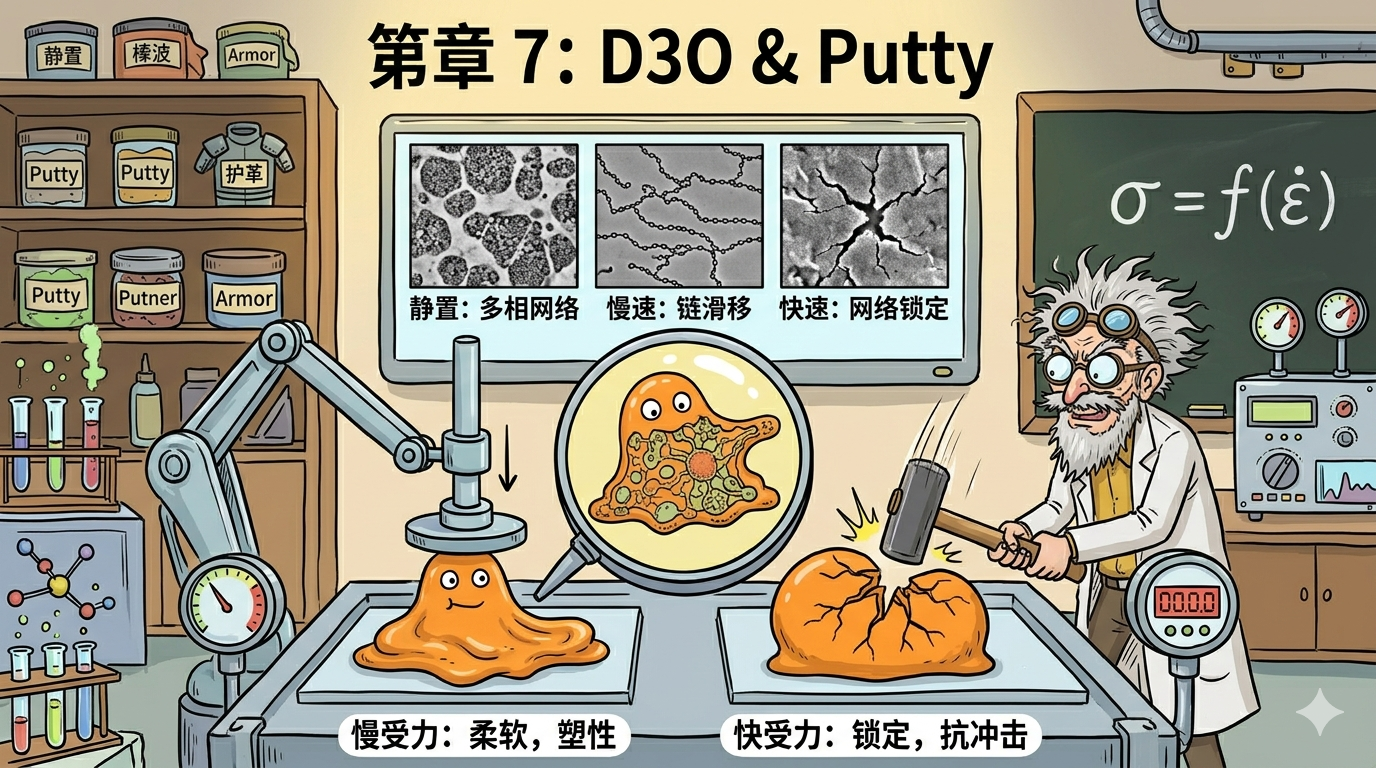

图 11

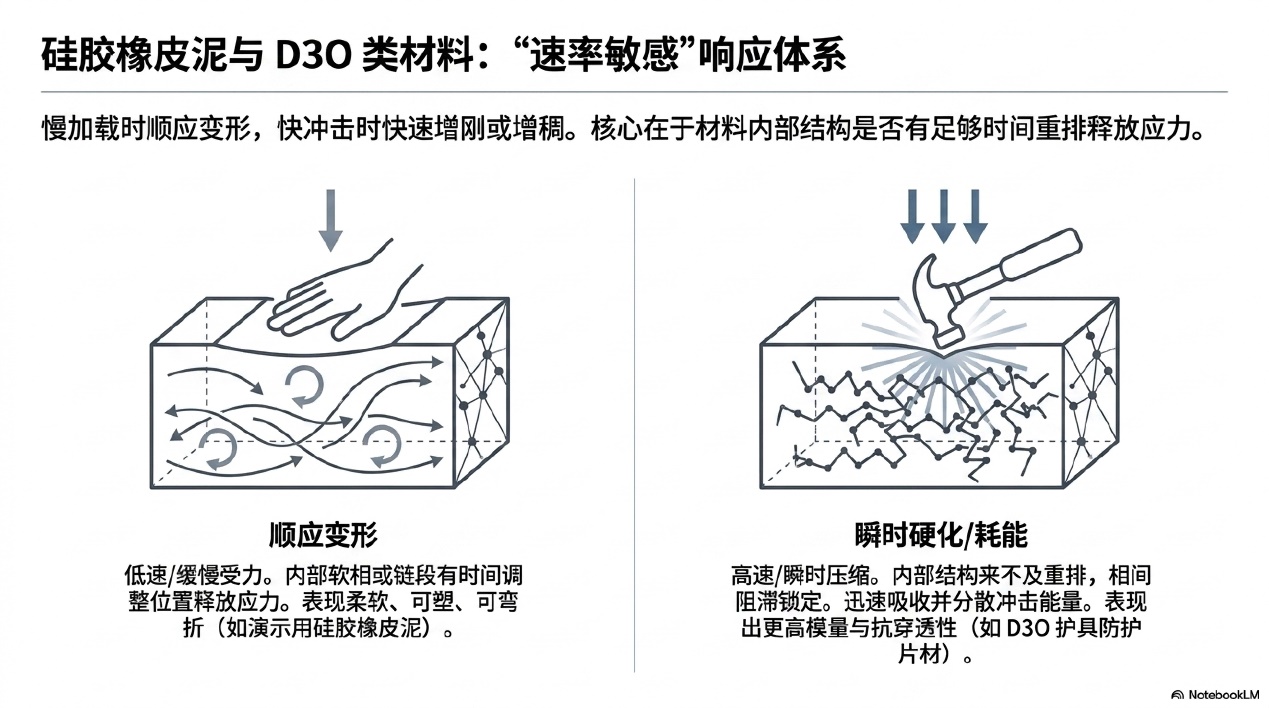

图 12

再往下看，硅胶橡皮泥和 D3O 类材料就更有意思了，因为它们最直观地体现了“受力速度不同，表现就完全不同”。

我更愿意把这类材料概括成一句话：慢受力时它是柔软的，快受力时它会迅速“顶起来”。慢速加载时，内部链段、软相或者微结构还有时间调整位置、释放应力，所以材料表现柔软、可塑、可弯折；但当冲击来得足够快时，内部结构来不及重排，相互阻滞、局部锁定或者能量耗散机制就会一下子增强，于是材料表现出更高的模量和更强的抗冲击能力。

它的价值并不在于平时一直很硬，而在于平时可以保持柔顺，关键时刻又能迅速提供防护。所以这类材料特别适合缓冲、防护、减震和瞬时抗冲击场景，而不适合只用传统“硬度”概念去评价。

8、把五类材料放在一起看，主线就清楚了

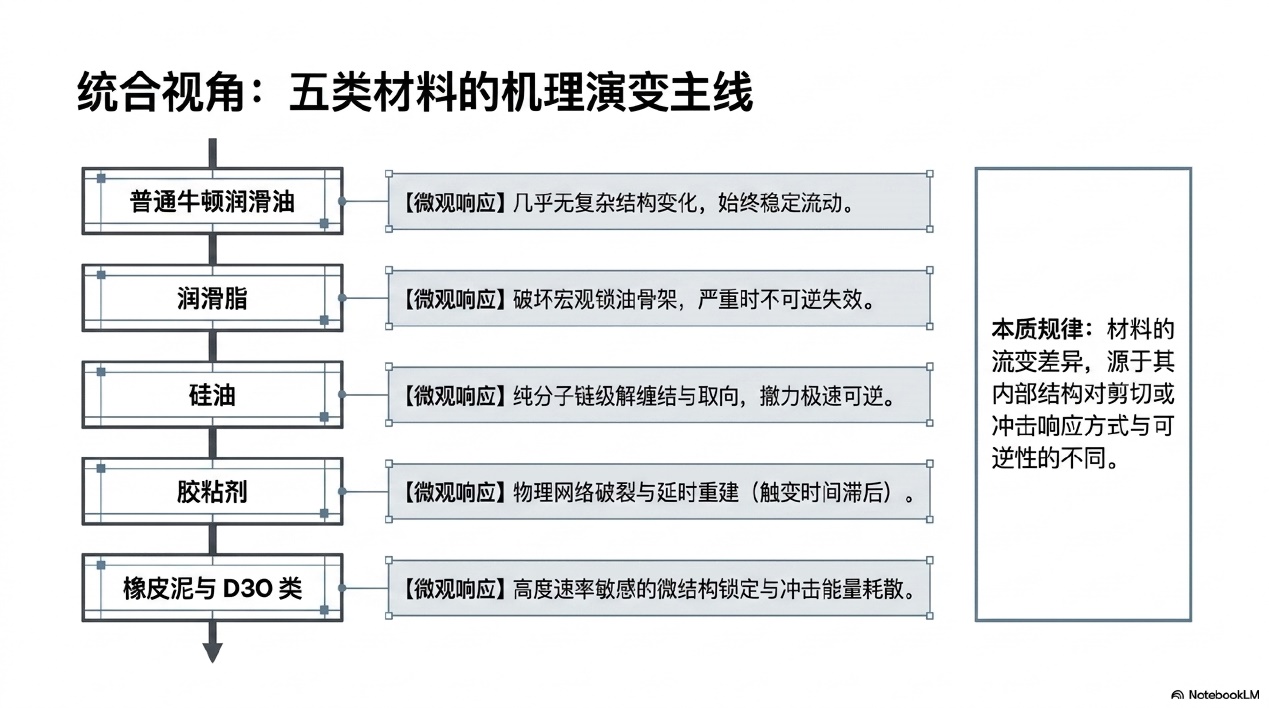

图 13

看到这里，我其实想把前面的五类材料重新统一起来。它们表面上看差异很大：有的是液体，有的是膏体，有的是软材料；有的追求稳定流动，有的追求施工便利，有的追求抗冲击。但如果从内部结构响应去看，它们其实都可以放到同一条主线里理解。

普通润滑油几乎没有复杂结构变化，所以始终稳定；润滑脂依赖骨架锁油，所以剪切过度会失稳；硅油依赖链取向，所以会可逆变稀；胶粘剂依赖弱物理网络，所以会散网再重建；速率敏感材料则在快速受力下表现出结构锁定或耗能增强。

所以我觉得最值得记住的一句话就是：材料的流变差异，本质上来自内部结构对剪切或冲击的响应方式，以及这种变化是否可逆。

9、为什么我特别看重“综合对照”

图 14

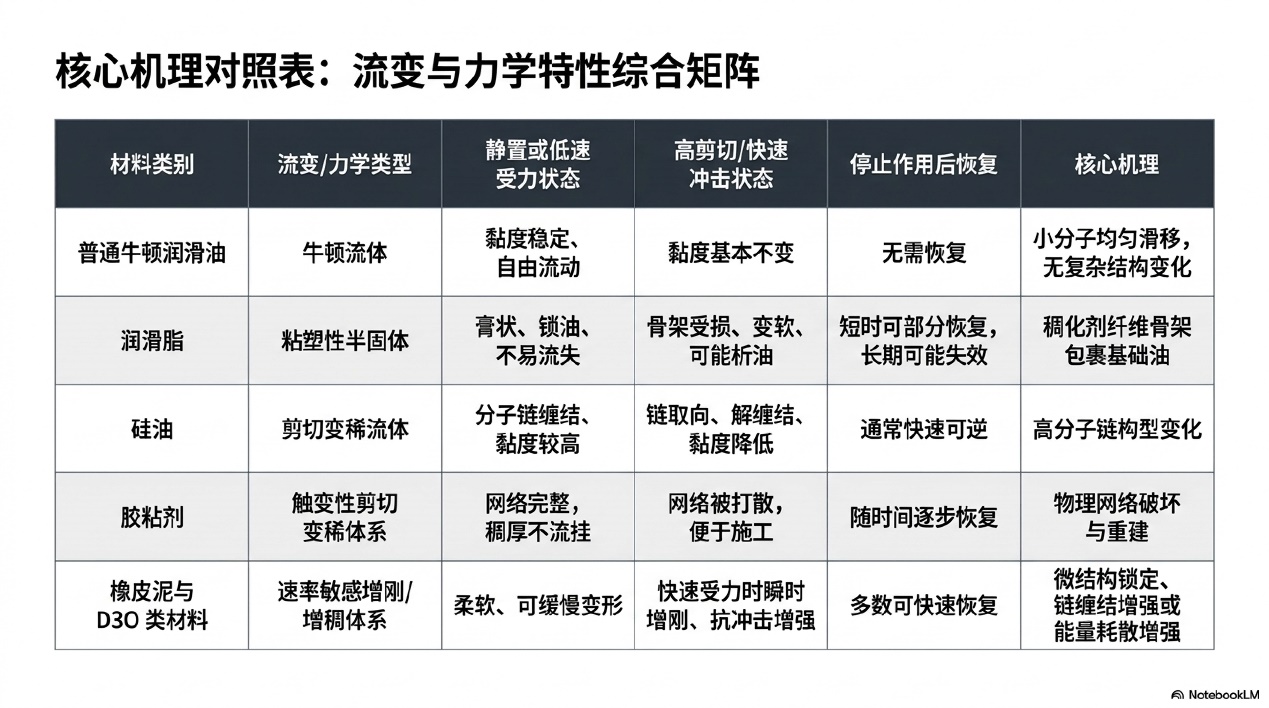

图 15

如果前面几部分是在逐个展开，那么到了这里，我更想把整套内容压缩成一种工程化理解方式。因为对很多读者来说，最关心的问题其实很直接：材料静置时是什么状态，工作过程中会不会明显变化，变化之后能不能恢复，这种变化到底是优点还是风险。

很多时候，选材之所以出问题，不是因为不知道材料叫什么，而是因为没有把它放到真实工况里去想。真正有用的比较，永远不是只比较一个静态参数，而是比较它在实际受力过程中的动态表现。

换句话说，材料选得准不准，关键不在于“它本来的参数好不好看”，而在于“它进了工况之后，还是不是你以为的那个状态”。

10、最后我想把全文落到一句话上

图 16

最后我想强调的是：材料的宏观性能，源于微观结构的动态演变。

很多材料问题，表面上看像是在讨论“太稀了”“太硬了”“不耐剪切”“受冲击不够强”，但只要再往下追一步，本质上都在问同一个问题：它内部那套结构，在真实工况下究竟是怎么变的。

只有把这个问题看清楚，我们才可能真正做到更准确的选材、更合理的工艺判断，以及更可靠的失效分析。理解材料，不能只停留在静态标签上。真正有价值的，不是知道它现在是什么样，而是知道它在外力作用下会变成什么样，又能不能回到原来的样子。把这一点想明白，很多看似复杂的材料差异，其实就都有了统一的解释。
