一、阻尼脂到底是什么？
很多工程师第一次接触阻尼脂时，会把它理解成“比较黏的润滑脂”。
这种理解并不准确。
普通润滑脂的主要任务，是在两个相对运动表面之间降低摩擦和磨损；而阻尼脂除了完成基本润滑任务之外，还需要利用润滑脂自身的内部剪切阻力和流变特性，对运动施加一个可控的阻力。
因此，阻尼脂更准确的英文名称通常是：
Damping Grease / Motion Control Grease
它承担的功能可以概括为：
润滑 + 控制运动 + 改善手感 + 降低噪声与振动。
例如汽车空调旋钮、中央扶手、杯架、储物盒、座椅调节机构以及各种旋转开关，并不是越轻越好。工程师往往希望它既能够顺畅运动，又有适当阻力，使用户获得均匀、柔和、具有“高级感”的操作体验。
Nye/FUCHS将这类润滑脂定义为Motion Control Grease，并指出其内部剪切阻力高于一般润滑脂，通过选择不同剪切阻力，可以控制机构的速度和扭矩。
所以：
普通润滑脂主要解决“能不能动、会不会磨损”；阻尼脂还需要解决“以什么速度动、需要多大的力才能动、动起来是什么手感”。
二、为什么润滑脂能够产生阻尼？
理解阻尼脂，最重要的并不是记住某一种添加剂，而是理解一个基本过程：
当两个零件产生相对运动时，中间的润滑脂必须发生剪切。
运动部件必须克服润滑脂内部的剪切阻力，因此形成一个与运动方向相反的阻力。
对于一个非常简化的流体模型，可以写成：
剪切应力 τ ≈ 表观粘度 η × 剪切速率 γ̇

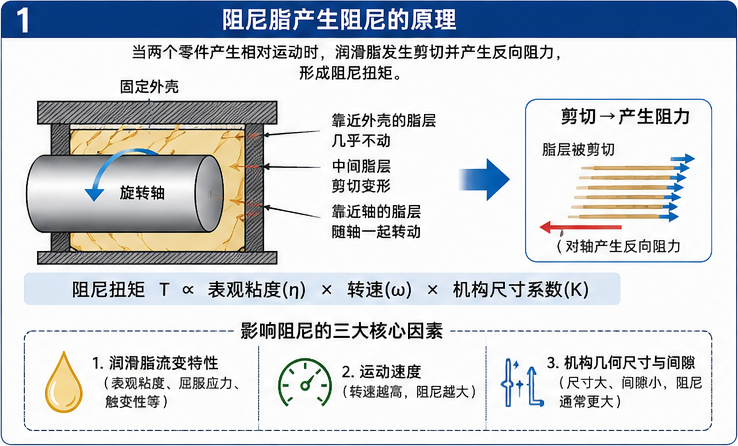

图 1：阻尼脂产生阻尼的原理。
对于旋钮、轴套或转轴机构，则可以粗略理解为：
阻尼扭矩 T ∝ 表观粘度 × 转速 × 机构尺寸系数
实际润滑脂属于非牛顿流体，这个关系并不是严格线性的，但它揭示了阻尼脂的三个核心变量：
润滑脂本身的流变特性、运动速度、机构几何尺寸。
因此，同一款阻尼脂：
在一个直径10 mm的小旋钮中可能感觉很轻；
换到一个直径30 mm的大旋钮中，阻力可能明显增加；
间隙从0.5 mm减小到0.1 mm以后，阻力也可能发生非常明显的变化。
所以阻尼脂不存在脱离机构结构的“固定阻尼值”。
三、阻尼脂最重要的性能并不是NLGI等级
这是阻尼脂选型中最容易出现的误区之一。
NLGI等级来自润滑脂锥入度测试，本质上描述的是润滑脂在规定条件下的稠度。
例如ASTM D217通过锥入度测定润滑脂稠度，并据此划分NLGI 000～6等级。ASTM本身也特别指出，锥入度结果与实际现场性能之间并不存在直接建立好的相关关系。
因此：
NLGI 2号脂不一定比NLGI 1号脂具有更大的阻尼。

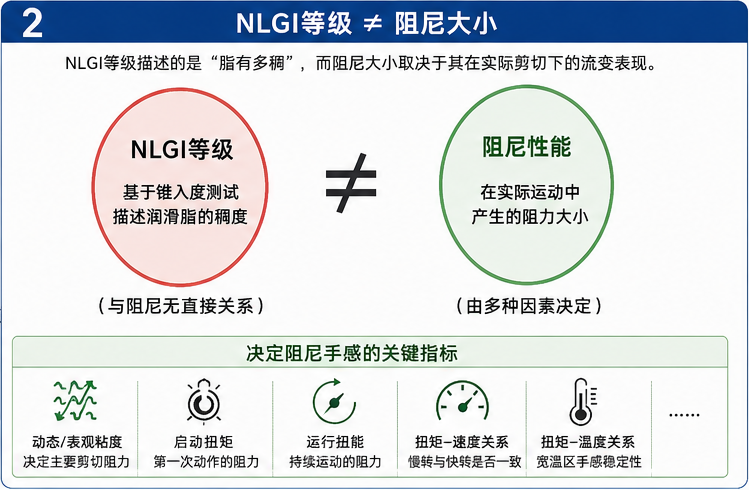

图 2：NLGI等级与阻尼大小。
阻尼应用真正需要关注的是润滑脂在实际剪切条件下表现出的：
| 指标 | 对阻尼应用的意义 |
|---|---|
| 动态/表观粘度 | 决定运动中的主要剪切阻力 |
| 启动扭矩 | 决定零件第一次动作是否“发涩” |
| 运行扭矩 | 决定持续运动时的手感 |
| 扭矩—速度关系 | 决定慢转和快转时手感是否一致 |
| 扭矩—温度关系 | 决定冬季和夏季手感是否变化过大 |
| 屈服应力 | 影响零件开始运动前需要克服的阻力 |
| 触变与结构恢复 | 影响反复操作后阻尼是否衰减 |
| 粘附性 | 影响润滑脂是否能够长期留在摩擦副 |
| 油分离 | 影响寿命、污染和长期阻尼稳定性 |
| 摩擦与磨损性能 | 决定机构长期寿命 |
| 塑料/橡胶相容性 | 决定塑料是否开裂、软化或尺寸变化 |
Nye公开的NYOGEL 774系列很好地说明了这一点。例如其PAO/硅胶体系中，774VLF、774H和774VH在50 s⁻¹剪切条件下的动态粘度分别约为20、46和105 Pa·s，用不同的剪切阻力形成由轻到重的阻尼手感。
这比单纯比较“NLGI 1还是NLGI 2”更有工程意义。
四、阻尼脂为什么普遍具有剪切稀化特性？
多数润滑脂并不是牛顿流体。
静止时，增稠剂形成的三维网络把基础油保持在结构内部；开始剪切以后，这种结构会发生取向或部分破坏，于是表观粘度下降。
这就是典型的：
Shear Thinning——剪切稀化。

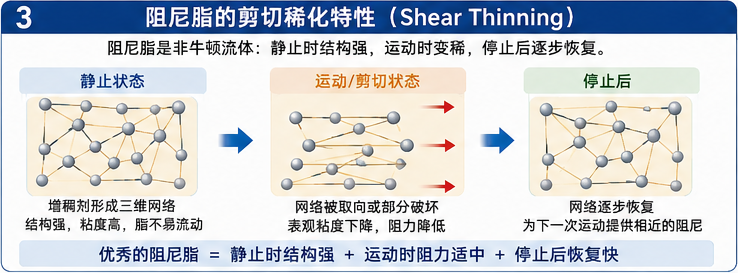

图 3：阻尼脂的剪切稀化特性。
停止运动以后，结构又会逐步恢复。
因此，一个良好的阻尼脂通常需要解决一个矛盾：
静止时必须具有足够的结构强度和粘附能力，避免流走；
运动时又不能产生过大的阻力，否则会造成启动困难；
运动停止后，还需要恢复原有结构，使下一次操作仍然具有接近相同的手感。
因此，对阻尼脂而言，流变仪往往比传统的锥入度测试能够提供更多信息。
Nye也将流变测试用于Motion Control Grease，利用流变仪研究润滑脂在力、变形和时间之间的关系，从而评价阻尼脂在实际机构中的稳定性。
五、温度为什么是阻尼脂最大的技术挑战？
普通润滑脂在低温下变稠，很多情况下只是意味着启动扭矩增加。
但是对阻尼脂来说，这可能直接意味着产品“手感失效”。
假设一个汽车空调旋钮：
25℃时扭矩为0.15 N·m，感觉非常合适；
到了−30℃以后，如果扭矩增加到0.8 N·m，用户会明显感觉旋钮变硬；
到了80℃以后，如果扭矩下降到0.03 N·m，又会感觉旋钮松垮。

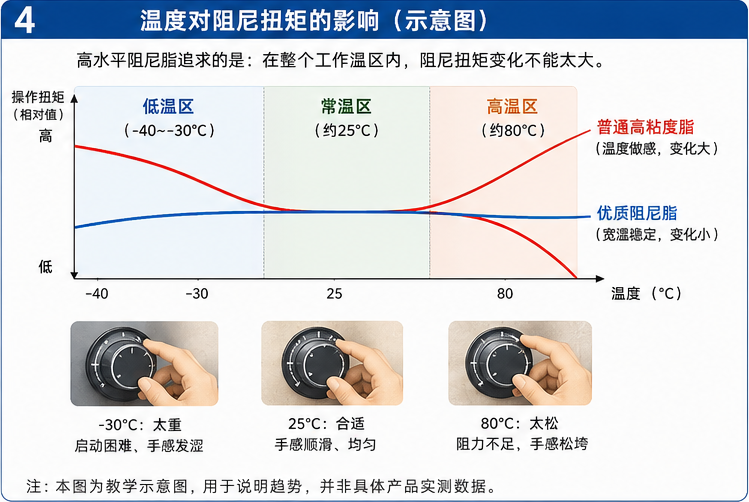

图 4：温度对阻尼扭矩的影响。
因此，高水平的阻尼脂追求的不仅是“−40～120℃还能使用”，更重要的是：
在整个工作温区内，阻尼扭矩变化不能太大。
这也是为什么硅油体系在阻尼应用中非常常见。
杜邦MOLYKOTE的公开资料同样体现了硅油体系在宽温运动机构中的优势。MOLYKOTE指出，硅基润滑剂具有良好的氧化稳定性和宽温性能，其中部分苯基甲基硅油体系在约−73℃的低温环境下仍能保持工作性能，因此特别适合对低温运动阻力和宽温稳定性要求较高的机构。
Klüber的Klübersynth LM 47-3501同样采用硅油体系，利用较好的粘温特性实现较宽温区下的机械阻尼，同时通过PTFE降低启动扭矩和边界摩擦。
所以选阻尼脂时，不能只问：
“工作温度是多少？”
更重要的问题应该是：
“从最低温到最高温，允许操作扭矩变化多少？”
六、阻尼脂通常采用哪些基础油？
- PAO／合成烃体系
PAO是阻尼脂中非常常见的基础油体系。
优点是塑料相容性通常较好、润滑性能好、配方灵活、成本相对合理，因此大量用于汽车内饰、电器、开关、旋钮、滑轨等机构。
MOLYKOTE EM-50L则采用PAO基础油、锂皂增稠，基础油40℃运动粘度约1050 cSt，并明确推荐作为Damper Grease，用于塑料运动机构及塑料齿轮的降噪。
MOLYKOTE EM系列就是典型的PAO阻尼脂，并根据动态粘度形成不同阻尼等级。
- 硅油体系
硅油最大的优势之一是粘度随温度变化相对较小，因此特别适合宽温区手感控制。
典型应用包括：
汽车旋钮、精密仪器、影音设备、仪表机构以及需要宽温区保持相近操作力的机构。
但硅油并不是所有摩擦副的万能解决方案。例如在钢—钢边界润滑条件下，其润滑能力可能受到限制，因此仍需要结合材料组合和添加剂体系进行评价。信越也明确指出，硅油尤其适合多种塑料组合，但在某些钢—钢界面上的边界润滑能力有限。
- PFPE等特殊体系
当应用同时面对高温、低温、强氧化剂、化学介质或极低挥发要求时，可以考虑PFPE等特殊基础油体系。
但对于普通汽车内饰旋钮、家电阻尼机构而言，PFPE通常不是第一选择，因为材料成本明显更高。
七、“阻尼脂”其实包含三类不同应用
这是技术交流中非常容易混淆的问题。
第一类：手感型阻尼脂
典型对象：
旋钮、开关、档位机构、HVAC控制器、扶手、杯架、储物盒、相机机构等。
核心指标不是承载能力，而是：
操作力、手感、速度控制和温度稳定性。
例如MOLYKOTE EM-50L推荐用于汽车Radio Knob，将较重阻尼等级用于HVAC控制机构。
第二类：降噪及运动控制型润滑脂
典型对象：
塑料齿轮、滑轨、转向柱花键、座椅机构、门锁、执行器。
润滑脂除了润滑之外，还通过油膜、粘附性和剪切阻力减弱间隙碰撞、Stick-Slip以及Buzz、Squeak、Rattle等NVH问题。
例如MOLYKOTE G-1057就是PAO基低析油阻尼润滑脂，定位于汽车车身、内饰以及机械机构中的润滑和降噪。
MOLYKOTE G-1074则明确强调对金属、塑料和弹性体摩擦副提供降噪和阻尼性能。
第三类：真正的机械振动/扭振阻尼润滑脂
这是完全不同的技术层次。
典型应用包括：
双质量飞轮、曲轴扭振减振器、动力总成扭振机构。
这里的润滑脂既要承担润滑、磨损控制，又参与振动能量耗散，还要面对高载荷、温度、离心力和超长寿命。
例如杜邦专门开发了MOLYKOTE G-3000系列，用于汽车动力总成中的DMF，全称Dual Mass Flywheel，关注的核心指标已经变成磨损、振动吸收、阻尼和寿命。
因此销售或工程师在谈“阻尼脂”时，第一件事情并不是推荐产品，而是先确定客户说的是哪一种阻尼。
八、启动力矩和运行力矩为什么必须分开？
用户转动一个旋钮时，实际感受到的是两个不同阶段。
第一个阶段是：
Breakaway Torque——启动/脱离扭矩
也就是从静止到开始运动需要克服的最大阻力。
第二个阶段是：
Running Torque——运行扭矩

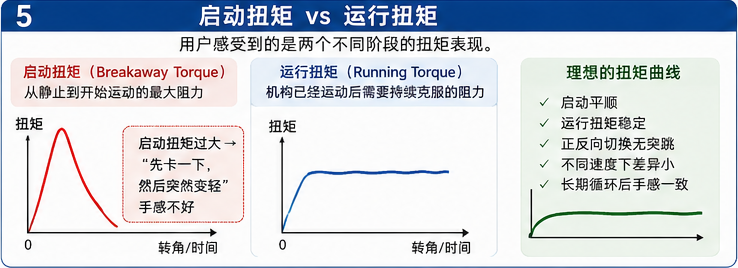

图 5：启动扭矩 vs 运行扭矩。
也就是机构已经运动以后需要持续克服的阻力。
如果：
启动扭矩远大于运行扭矩，
用户会感觉“先卡一下，然后突然变轻”。
这就是一种不好的操作体验。
相反，一个优质的阻尼系统通常希望：
启动平顺；
运行扭矩稳定；
正反向切换没有明显突跳；
不同速度下差异有限；
循环数增加以后手感仍然一致。
因此，单纯测一个最大扭矩数值并不能完整评价阻尼脂。
九、正确的阻尼脂测试应该怎么做？
阻尼脂最终必须放到实际零件中评价。
ASTM D217可以评价润滑脂稠度；ASTM D445可用于基础油运动粘度；ASTM D6184可用于评价高温油分离趋势；ASTM D1478可以评价润滑脂在低温轴承中的启动和运行扭矩。
但对于一个汽车旋钮、扶手或阻尼齿轮，这些标准试验都不能直接替代零件扭矩测试。
推荐采用三级验证体系：
| 层级 | 测试内容 | 目的 |
|---|---|---|
| 材料级 | NLGI、粘度、流变、油分离、蒸发、相容性 | 初步筛选候选脂 |
| 机构级 | Torque-Angle、Torque-Speed、Torque-Temperature | 判断真实阻尼表现 |
| 寿命级 | 高低温循环、操作寿命、振动、老化 | 判断长期手感稳定性 |
最有价值的一张工程曲线通常不是润滑脂TDS上的锥入度，而是：
Torque — Temperature Curve
其次是：
Torque — Speed Curve
以及：
Torque — Cycle Curve
如果这三组数据稳定，才能真正证明一个阻尼方案成熟。
十、阻尼脂选型的基本逻辑
选型时首先确定客户究竟希望润滑脂解决什么问题。
| 客户需求 | 优先关注 |
|---|---|
| 旋钮太松 | 提高动态粘度/剪切阻力 |
| 旋钮太重 | 降低动态粘度或降低涂脂量 |
| 冬天变得很重 | 改善低温性能和粘温特性 |
| 夏天太松 | 改善高温粘度保持 |
| 启动卡顿 | 降低Breakaway Torque |
| 正常转动不均匀 | 改善流变稳定性及涂脂均匀性 |
| 塑料齿轮异响 | 摩擦特性、粘附性、材料相容性 |
| 使用一段时间手感变轻 | 剪切稳定性、迁移及油分离 |
| 手感忽重忽轻 | 涂脂量、间隙及结构恢复能力 |
| 高温出现油污 | 油分离、蒸发和基础油选择 |
十一、阻尼脂最容易出现的几个认识误区
误区一：阻尼脂就是高粘度润滑脂。
高粘度确实可以提高阻力，但阻尼脂还必须同时解决温度稳定性、剪切稳定性、启动扭矩、粘附、寿命以及材料相容性。
误区二：NLGI越大，阻尼越大。
不成立。
NLGI表示稠度，并不能直接代表实际剪切状态下的阻尼扭矩。
误区三：润滑脂越多，阻尼效果越好。
不一定。
涂脂量增加会改变润滑脂受剪切区域，同时可能产生堆积、溢脂、污染和额外阻力，因此必须控制涂脂量和涂脂位置。
误区四：只要室温手感合适就完成选型。
阻尼脂最容易在低温和高温失效。
因此汽车等应用通常至少需要评价低温、常温和高温三个温度区域。
误区五：实验室润滑脂数据可以直接预测客户零件扭矩。
不能。
阻尼扭矩与润滑脂、结构尺寸、间隙、涂脂量、运动速度和材料组合共同相关，因此最终必须进行零件测试。
十二、销售技术服务人员面对客户时应该问什么？
第一次拜访阻尼脂客户时，不应首先问“你现在用什么品牌”。
真正有价值的是下面10个问题：
阻尼脂具体使用在哪两个零件之间？
两个零件分别是什么材料？
是旋转、滑动还是齿轮运动？
客户为什么使用阻尼脂——手感、降噪、控制速度还是振动阻尼？
目标启动扭矩和运行扭矩是多少？
最低、常温和最高温度分别是多少？
不同温度允许多大的扭矩变化？
最大、最小运动速度是多少？
设计寿命是多少次循环或多少年？
当前方案最主要的失效模式是什么？
只要这10个问题基本回答清楚，阻尼脂选型通常就已经完成了一半。
十三、阻尼脂真正的技术价值
阻尼脂看起来只是机械结构中的几克甚至零点几克润滑材料，但它直接参与决定用户如何感知一个产品。
旋钮是否柔和；
扶手是否缓慢落下；
按钮是否有高级感；
塑料齿轮是否安静；
汽车内饰是否存在异响；
这些看似属于“设计感”的问题，背后往往包含非常具体的摩擦学和流变学问题。
所以阻尼脂真正特殊的地方在于：
它不是单纯降低摩擦，而是对摩擦、粘性阻力和运动速度进行设计。
传统润滑追求的是：
让运动更容易。
阻尼润滑追求的则是：
让运动恰到好处。
这也是阻尼脂区别于普通润滑脂最核心的技术逻辑。
“有帮助”和收藏仅保存于本机浏览器；全站统计将在接入服务端数据后启用。
