首图|润滑效果取决于接触区能否形成、维持并补充有效薄膜。原创机理示意,非显微照片。
先看结论: MoS₂ 的价值在于容易剪切的片层,以及摩擦过程中形成的润滑膜和转移膜。判断一款含 MoS₂ 的润滑剂是否适合,既要看成膜,也要看气氛、供料和膜的寿命;单个摩擦系数或添加量不能代替应用验证。
1. 从粉末到薄膜:为什么“加进去”还不够
常用润滑级 MoS₂ 具有层状结构,层内键合较强,层间相互作用较弱,适当取向的片层能够发生低剪切阻力的相对滑动。但颗粒形貌、团聚、分散状态与基材表面,会影响这些片层能否在接触区发挥作用。
单层可以理解为 S–Mo–S 三层原子结构。常见多型包括 2H、3R 和 1T,它们的配位与堆叠不同;本文的重点是润滑相关的片层取向和运行膜,不用晶相名称直接给产品评分。
理想二维界面中,晶格旋转错配形成的非公度接触可以显著降低摩擦。但真实机械接触还包含粗糙峰、边缘、缺陷和污染,不能把理想“超润滑”数值写成商用油脂或涂层的通用性能。结构润滑界面的滑动与钉扎研究
Dow Corning 的《Illustrated Mechanism of Molybdenum Disulfide Lubrication》用扫描电镜展示了一个有价值的连续过程(图册第 6–13 页):
- 松散粉末包含片状颗粒的团聚体,初始取向并不一致。
- 钢球滑过后,接触区中的颗粒被压实、铺展。
- 继续滑动使更多片层覆盖金属表面,形成较平整的薄膜。
- 薄膜把部分剪切转移到润滑界面,减少直接金属接触。
NASA TP-1343 的观察进一步显示:MoS₂ 在对偶件接触入口堆积,被压实并汇合成薄膜,随后在接触区内剪切、流动。这是一个动态形成和消耗的过程,而不是涂一次后永久不变的保护层。NASA 原文

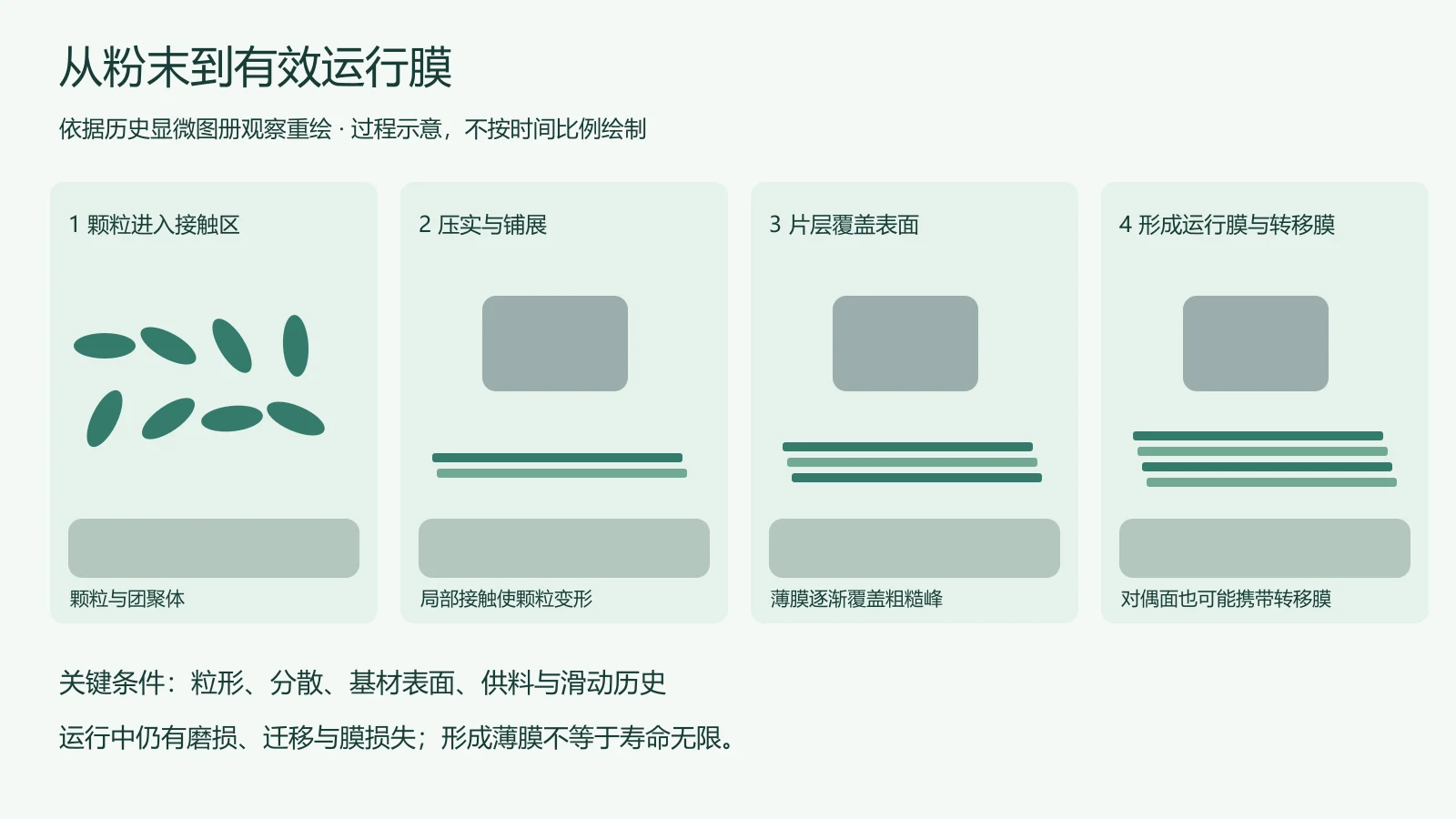

图 1|根据历史显微观察归纳的成膜过程。图形为原创示意,片层数量和膜厚不按比例。
分步查看成膜与转移
下面的工具可以切换成膜阶段、NASA 的三种试验气氛,以及油脂、膏剂和涂层的验证重点。它展示的是文献观察与工程筛选提示,不根据滑块预测产品摩擦系数或寿命。
其中成膜演示保留原报告与演示文稿的五阶段结构:初始接触、跑合、转移、稳定运行、失效。不同工艺的实际演变路径可能不同。
2. NASA 试验:同样的膜,为什么气氛改变寿命
Robert L. Fusaro 于 1978 年发表的 NASA TP-1343 研究的是机械擦涂的 MoS₂ 薄膜。对象不是商用润滑脂,也不是树脂粘结涂层。
| 条件 | 原文试验设置 |
|---|---|
| 摩擦副 | 440C HT 钢半球端销/钢盘,硬度约 HRC 60 |
| 膜的制备 | MoS₂ 粉末机械擦涂;初始膜厚约 1–2 μm |
| 运动与载荷 | 销盘滑动,2.6 m/s,1000 rpm;原文载荷 1 kg(约 9.8 N) |
| 温度 | 25 ℃ |
| 失效判据 | 摩擦系数达到 0.30 |
原报告中的“kg”是历史载荷写法,这里附力单位换算;它不能直接当作接触压力。试验前的制膜气氛和实际摩擦试验气氛也应区分:各样品在湿空气中擦涂制膜,随后分别在三种气氛下进行滑动试验。
| 试验气氛 | 水含量 | 摩擦观察 | 图示典型失效点 |
|---|---|---|---|
| 湿空气 | 10 000 ppm H₂O | 原文报告的最低摩擦系数约 0.08 | 约 10 kilocycles |
| 干空气 | <20 ppm H₂O | 大部分试验阶段摩擦系数低于 0.02 | 约 100 kilocycles |
| 干氩气 | <20 ppm H₂O | 大部分试验阶段摩擦系数低于 0.02 | 约 1860 kilocycles |
读表时保留三个边界。 ppm 是原文气体水含量,不是相对湿度 RH;kilocycles 表示千次转动,1000 rpm 下 1 kilocycle 对应约 1 分钟;这些是报告展示的典型轨迹,不是任意 MoS₂ 产品的保证值。作者明确说明,试验结果用于显示趋势,而非建立普遍定量值(正文第 5 页)。

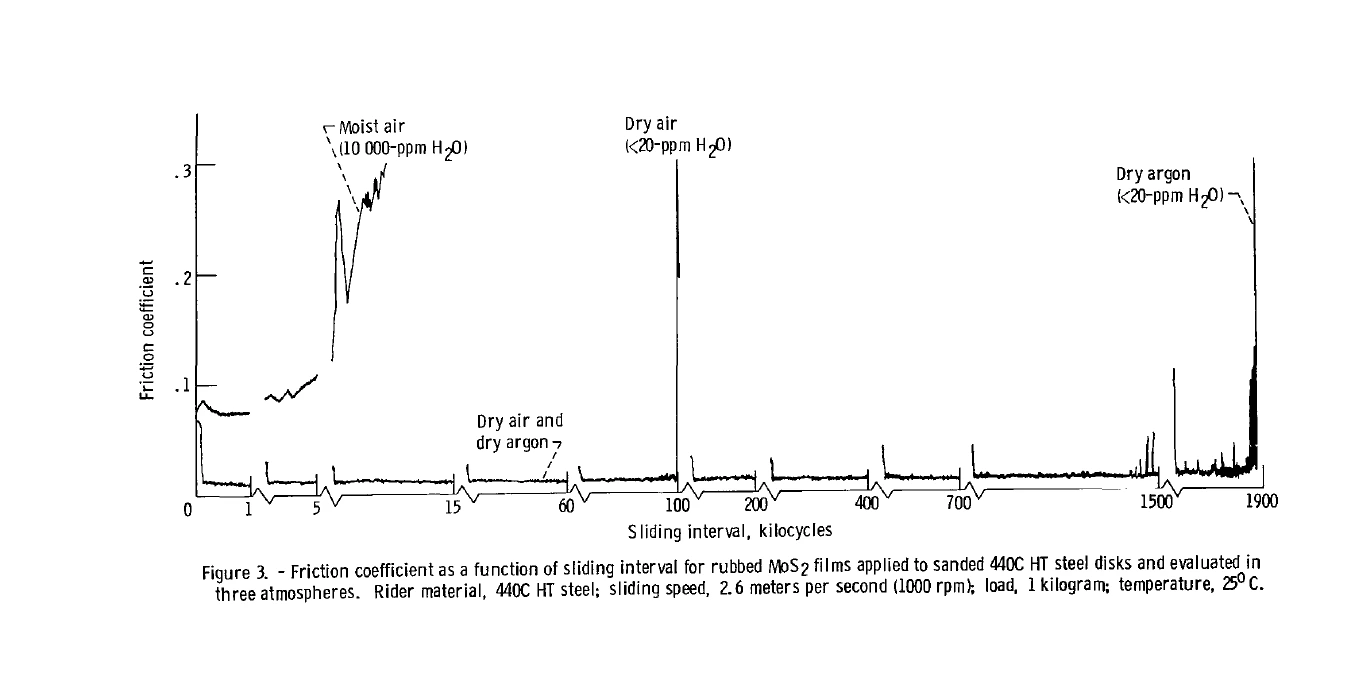

图 2|NASA TP-1343,图 3,原文印刷第 14 页。横轴采用分段尺度,不应按等间距读成线性时间轴;这里保留原曲线,没有拟合或添加数据。
3. 两条失效路径:环境转变与膜的耗损
3.1 空气中:膜形貌转变,金属接触增多
NASA 观察到,空气中的膜逐渐从有金属光泽、较连续的状态,转为较暗、较粉化的状态;湿空气中的变化更快,润滑寿命也更短。失效时两接触表面出现粗糙粉状物,包含剩余或转变后的润滑材料与金属磨屑。
这里必须区分观察结果与化学解释。该报告没有对微小转变区域直接进行化学成分鉴定,而是结合此前研究讨论氧化的可能作用。因此不能把“变黑”单独当作 MoO₃ 生成的证据,也不能把所有湿度影响都归结为氧化。
后续原始研究专门讨论了水对 MoS₂ 界面摩擦及结构演化的影响,包括水吸附、缺陷位点与剪切取向等因素。工程核查中,应把水、氧、储存老化和滑动中的膜演化分开考察。水对界面摩擦的研究;剪切结构演化与环境研究
3.2 温度、湿度与储存:把研究条件放回结论旁边
Khare 与 Burris 对溅射膜的研究报告了约 100–250 ℃ 的摩擦转变温度,其位置随制备方式和热滑动历史而变。转变温度以下,水增加会提高摩擦,而氧的影响较小;以上区间,氧和温度对摩擦的影响更加明显。这支持分开分析水与氧,不能用它设定所有 MoS₂ 产品的氧化起点或使用温度。2013 年原始研究
纳米模拟中的“类冰水网络”也有明确边界:2021 年的多层 MoS₂ 研究发现,水覆盖量与滑动条件改变时,水既可能增加耗散,也可能表现出润滑作用。该结果来自特定分子动力学模型,不能简化为“所有潮湿接触都形成冰层并增加摩擦”。湿度模拟研究
低温结果同样取决于摩擦副。2011 年的钢/MoS₂–Ti 溅射涂层超高真空试验中,动摩擦系数从室温至 240 K 附近的约 0.05,升至 4 K 时的约 0.125;换成蓝宝石对偶件,结果不同。这组数值不代表纯 MoS₂,也不能据此对 PTFE 作通用排名。低温原始研究
地面存放也不能略过。NASA 2018 年对特定 MoS₂ 涂层钢齿轮的试验中,57% RH 暴露后的样品在真空运行时,平均膜寿命较未暴露组下降约 35%。该比例只属于该组齿轮及其暴露、运行条件;工程上更值得保留的是“地面存放—进入真空—再启动”的验证顺序。NASA 齿轮储存研究
3.3 干氩气中:化学转变不明显,膜仍会耗尽
在干氩气中,NASA 没有观察到同样的光学形貌转变,但发现膜开裂、剥落,并随滑动向接触轨迹外侧流动。有效膜逐渐损失,最终仍出现粉状磨屑与摩擦上升。
这说明:即使环境有利,有限储量的薄膜也需要寿命管理。 干燥或惰性气氛不能让膜获得无限寿命;“未观察到转变”也不等于已经证明不存在任何化学变化。

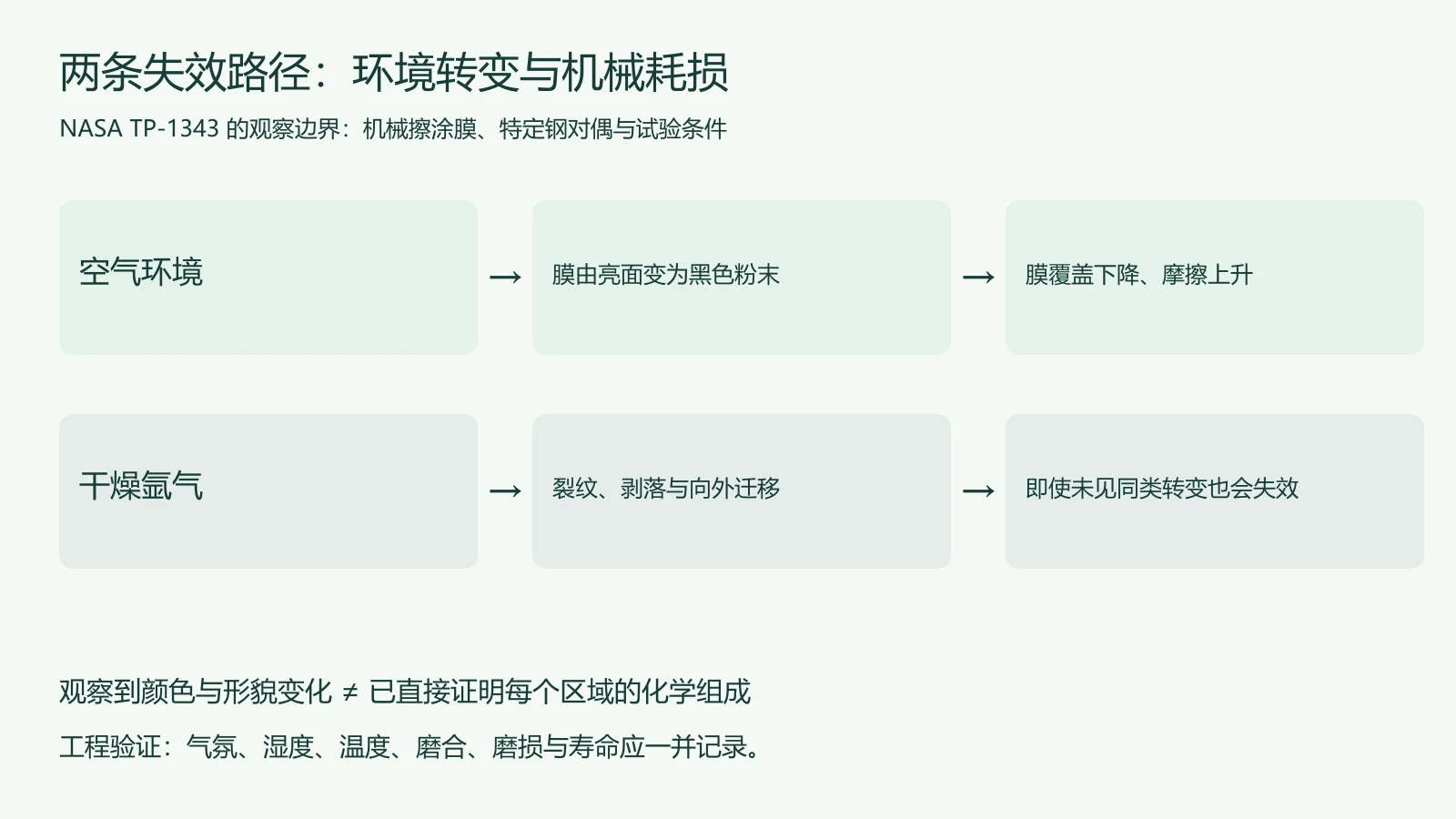

图 3|由 NASA 观察归纳的两条失效路径。实际应用可能同时存在环境、机械和供料因素,不能只凭颜色诊断。
4. 油、脂、Paste 与 AFC:同一种固体,不同供料方式
这里的 Paste 指润滑膏剂;AFC 指减摩涂层,表中特指以粘结剂固着固体润滑材料的形式。PVD 沉积膜另有制膜结构与验证要求。
| 形式 | 如何到达接触区 | 工程筛选重点 | 主要验证问题 |
|---|---|---|---|
| 含 MoS₂ 的油 | 以分散颗粒随油供给 | 黏度、分散稳定性、循环与过滤适配 | 颗粒是否能持续到达摩擦副;沉降、过滤和摩擦磨损表现 |
| 含 MoS₂ 的脂 | 由油脂在接触区供料 | 基础油、稠化剂、颗粒与添加剂组合 | 启停、低速滑动、补脂和老化后能否维持保护 |
| 含 MoS₂ 的膏剂 | 装配或维护时直接施用 | 涂布量、基材、装配摩擦与后续润滑 | 装配力或扭矩是否符合要求;是否影响后续工序 |
| 含 MoS₂ 的 AFC | 通过粘结剂将固体固着在表面 | 前处理、膜厚、固化、附着力与运行环境 | 磨合、磨穿、剥落、储存湿度与寿命 |
| MoS₂ 基 PVD 膜 | 通过沉积工艺直接形成薄膜 | 初始织构、致密度、膜厚、附着与共沉积组分 | 地面暴露、真空/低温运行、污染与膜寿命 |
这张表是基于供料方式的工程归纳,不是产品适用范围承诺。油脂体系仍需完整考察黏度、相容性、密封、温度与维护条件;不能因为含有 MoS₂,就省去这些基本项目。
图册第 18–23 页比较了矿物油、含化学极压添加剂的矿物油和含 MoS₂ 的油脂。其价值是说明:同一种固体材料在不同载体和试验强度下,表面膜与磨损结果会改变。 原始研究也将油和脂中的固体添加剂放在明确的边界条件下比较,而不是只比较粉末名称。1972 年原始研究
旧资料里的数字应该怎么用
- 3% MoS₂: 图册中的特定试验配方,不能据此建议所有油脂都添加 3%。
- 约 1.2 μm: 图册第 29 页,在所用含 3% MoS₂ 矿物油脂的四球试验中,较高载荷曲线显示的膜厚平台。它不是通用的润滑膜厚标准。
- 约 700 ℃: 图册结论中的高摩擦温度反应解释,不能当作含 MoS₂ 油脂、膏剂或树脂涂层的持续使用温度。
- “自修复”: 有持续供料时可能发生膜的补充与再形成;能否实现取决于实际系统,不能据此承诺永不磨损。
因此,本文保留其成膜观察与试验背景,不把历史宣传性结论转化成现代产品性能保证。
涂层规范与改性:分别核对
SAE AS5272 的官方范围是热固化固体膜润滑剂,不能把它作为所有 PVD 膜的通用规范。NASA-STD-5017B 也区分聚合物粘结干膜与 PVD/CVD 等沉积形式。采购性能要求、施加工艺和部件验证应分别落实。SAE 官方范围;NASA 机构标准,附录 A.2.2
Ti、WC 等共沉积或复合改性路线值得比较,但掺杂量和工艺会改变膜的结构与性能。本文不采用缺少完整试验条件的“120 万次”“45 万次”寿命数字,也不把某一固化温度、时间或膜厚复制为全部 AFC 的施工程序。NASA 施加工艺示例 PRC-8001 Rev. F
5. 与其他固体润滑材料比较:看验证维度
| 材料 | 值得评估的特点 | 比较时保留的条件 |
|---|---|---|
| MoS₂ | 层状剪切与运行膜,在适当干燥/真空条件下可获得低摩擦 | 湿度、膜结构、储存、供料与寿命 |
| 石墨 | 层状固体,环境气体与吸附会影响表现 | 真空行为、配方以及与基材的腐蚀相容性 |
| PTFE | 可用于聚合物、复合材料或涂层中的减摩组分 | 蠕变、填料、温度、接触压力和磨损,不能把纯树脂与复合体系等同 |
| WS₂ | 可作为另一种层状固体润滑材料 | 工艺、氧化环境、颗粒分散与成本;不能只凭密度判断悬浮稳定性 |
| h-BN | 氮化物固体,可评估其温度与化学环境适应性 | 具体配方、气氛及摩擦表现,不给出统一承载或减摩评分 |
这是一张比较维度表,未使用跨试验拼接的摩擦系数或主观雷达评分。材料在粉末、油脂、聚合物复合材料和涂层中的表现需要分别比较。NASA 固体润滑技术资料;MOLYKOTE 固体材料应用说明
6. 从机理转到选型:先定义摩擦副,再设计验证
考虑 MoS₂ 时,先记录接触材料与表面处理、运动形式、载荷和速度、环境温度与局部摩擦发热、湿度与气氛,以及供料和维护方式。低速、启停、滑动和边界接触可以作为评估场景;是否选用仍需材料与产品资料支持。
| 验证环节 | 应记录的变量 | 要解决的问题 |
|---|---|---|
| 初始与磨合 | 初始表面、施用量、摩擦轨迹 | 是否形成稳定运行膜,磨合是否造成损伤 |
| 工况运行 | 真实载荷、速度、行程、启停与温度 | 实际运动下的摩擦、磨损与寿命是否满足要求 |
| 环境与储存 | 湿度、氧、存放时间、再启动 | 老化与环境变化是否改变磨合和寿命 |
| 供料与维护 | 补脂、循环、过滤、膜储量 | 保护能否持续,维护周期是否合理 |
| 失效分析 | 摩擦突升、磨痕、剥落、磨屑与成分 | 是环境作用、膜耗损、供料不足还是其他失效 |
四球、销盘或往复试验可以用于比较候选配方,但试验类型、接触形式和供料条件必须匹配问题。需要判断膜的化学变化时,形貌观察应结合适当的成分或结构分析;需要制定维护周期时,则应做部件寿命验证。
滚动轴承按设备要求判断。 SKF LGEV 2 官方资料列明,其含 MoS₂ 和石墨,并适用于特定低速重载大型调心滚子轴承。某些设备又对固体颗粒有明确限制,因此不能写“一律禁用”或“一律适用”。SKF 产品资料
氧系统转入专项评价。 介质状态、压力、温度、完整配方、润滑剂暴露及点火机制都影响相容性。不能只按“MoS₂ 会爆炸”或“PTFE 一定安全”选择;任何材料名称都不能代替对应使用条件的评价与批准。NASA KTI-5210C
点击知识图谱,沿关系查看证据
图谱连接结构、成膜、环境、供料方式和验证要求。它按已取得的报告正文重建,不是 NotebookLM 原交互文件的复制。
7. 十个认识误区:用条件替代绝对判断
| 常见说法 | 工程判断 |
|---|---|
| MoS₂ 在所有环境都优于石墨 | 按气氛、配方和摩擦副比较 |
| 滚动轴承一律不能用 MoS₂ | 按设备要求判断,存在专用配方 |
| 纯膜一定优于掺杂膜 | 按工艺与环境验证 |
| PVD 一定优于粘结 AFC | 比较膜厚、附着、载荷、寿命与制备约束 |
| 湿度影响全部来自常温氧化 | 水吸附、结构变化与氧化分别分析 |
| 氧系统只凭材料名称即可选型 | 做完整材料与具体条件的相容性评估 |
| 直接把粉末加入发动机油即可改善润滑 | 分散、过滤与整机适配需要证据 |
| 初始取向和前处理不影响性能 | 将初始膜结构及工艺纳入控制 |
| 只凭密度即可判定 WS₂ 无法悬浮 | 粒径、团聚、黏度和分散体系同样重要 |
| AS5272 是所有 PVD 膜的通用规范 | 先核对标准范围、版本和合同要求 |
下面的十题测验按上述校核结论重建,每题有解析和参考链接。即使不使用互动工具,本表也保留了判断要点。
8. 参考资料与证据范围
- Dow Corning Corporation,Illustrated Mechanism of Molybdenum Disulfide Lubrication。 32 页历史扫描图册;内页版权标注 1972,封底标注 1973。主要参考第 6–13、18–23、29–31 页的成膜观察与油脂试验。
- Robert L. Fusaro,NASA TP-1343,1978,Lubrication and Failure Mechanisms of Molybdenum Disulfide Films. I—Effect of Atmosphere。 NASA 官方记录 | 完整 PDF。条件见正文第 2–5 页,典型轨迹见图 3,结果讨论与结论见正文第 9–11 页。
- J. Gansheimer、R. Holinski,1972,A study of solid lubricants in oils and greases under boundary conditions,Wear 19(4),439–449。 DOI。用于核对图册引用的油脂边界润滑研究范围。
- The Role of Water in Modifying Friction within MoS₂ Sliding Interfaces,2010。 原始研究 DOI。用于提示水影响不能仅用氧化单一解释;本文不转引该研究的定量数据。
- Role of Environment on the Shear-Induced Structural Evolution of MoS₂ and Impact on Oxidation and Tribological Properties for Space Applications,2022。 原始研究 DOI。用于补充环境与剪切结构演化的研究方向;本文不将其薄膜结果套用于商用油脂。
- H. S. Khare、D. L. Burris,2013,The Effects of Environmental Water and Oxygen on the Temperature-Dependent Friction of Sputtered Molybdenum Disulfide,Tribology Letters 52,485–493。 DOI。本文关于 100–250 ℃ 转变温度的说明依据出版社摘要。
- V. E. P. Claerbout、P. Nicolini、T. Polcar,2021,Exploring Nanoscale Lubrication Mechanisms of Multilayer MoS₂ During Sliding: The Effect of Humidity。 全文。分子动力学模拟,不直接用作宏观寿命模型。
- Friction of molybdenum disulfide–titanium films under cryogenic vacuum conditions,Tribology International 44,1819–1826,2011。 DOI。特定含钛膜、对偶材料和低温真空条件下的试验。
- T. Krantz 等,2018,Performance of MoS₂ Coated Gears Exposed to Humid Air During Storage。 NASA 官方记录。57% RH 暴露与随后真空运行的特定齿轮试验。
- NASA-STD-5017B,2022,Design and Development Requirements for Mechanisms。 官方 PDF,附录 A.2.2;SAE AS5272E,官方范围。这里只引用对应版本的范围,不宣称其为最新采购版本。
- NASA PRC-8001 Rev. F,2020,Process Specification for Dry-Film Lubricant Application。 官方 PDF。工艺实例,不直接替代具体产品施工文件。
- SKF LGEV 2,官方产品资料;NASA KTI-5210C,氧环境材料资料。分别用于纠正滚动轴承和氧系统的绝对判断。
- Harold E. Sliney,1991,Solid Lubricants,NASA TM-103803。 官方 PDF。材料与应用形式的比较背景。
- Sliding and Pinning in Structurally Lubric 2D Material Interfaces,2023。 研究预印本。用于说明理想结构润滑的研究背景,不能直接预测商用产品性能。
使用范围: 本文把历史成膜观察和薄膜试验转化为工程筛选思路。表内数据仅代表所引用试验,实际产品请按技术资料与应用验证确定。
“有帮助”和收藏仅保存于本机浏览器;全站统计将在接入服务端数据后启用。
