润滑脂与塑料相容性：从基础油筛选到零件验证的测试方法综述

以PA6、PA66和POM为重点，兼谈PP与PC｜作者：毛工

给塑料齿轮、滑块或轴承保持架选脂，产品资料上的“与塑料相容”往往只是讨论的开始。项目真正要回答的是：这款脂接触这个牌号的塑料，经过规定温度和时间，在实际受力状态下，零件还能不能保持尺寸、承载能力和动作性能。

难处在于，大家说的“相容性测试”并不总是同一件事。有的报告记录质量和尺寸，有的把哑铃条老化后再拉断，有的让试条保持弯曲并接触介质，观察裂纹。试验各自有价值，但不能只拿最后一行“合格”来横向比较。

本文综合测试标准、材料厂商资料、润滑剂厂商资料及公开研究，重点讨论PA6、PA66和POM，再用PP和PC补充尺寸变化与受力开裂两个视角。讨论目标是成品润滑脂的实际适用性；基础油研究用于筛选、理解差异和设计对照。

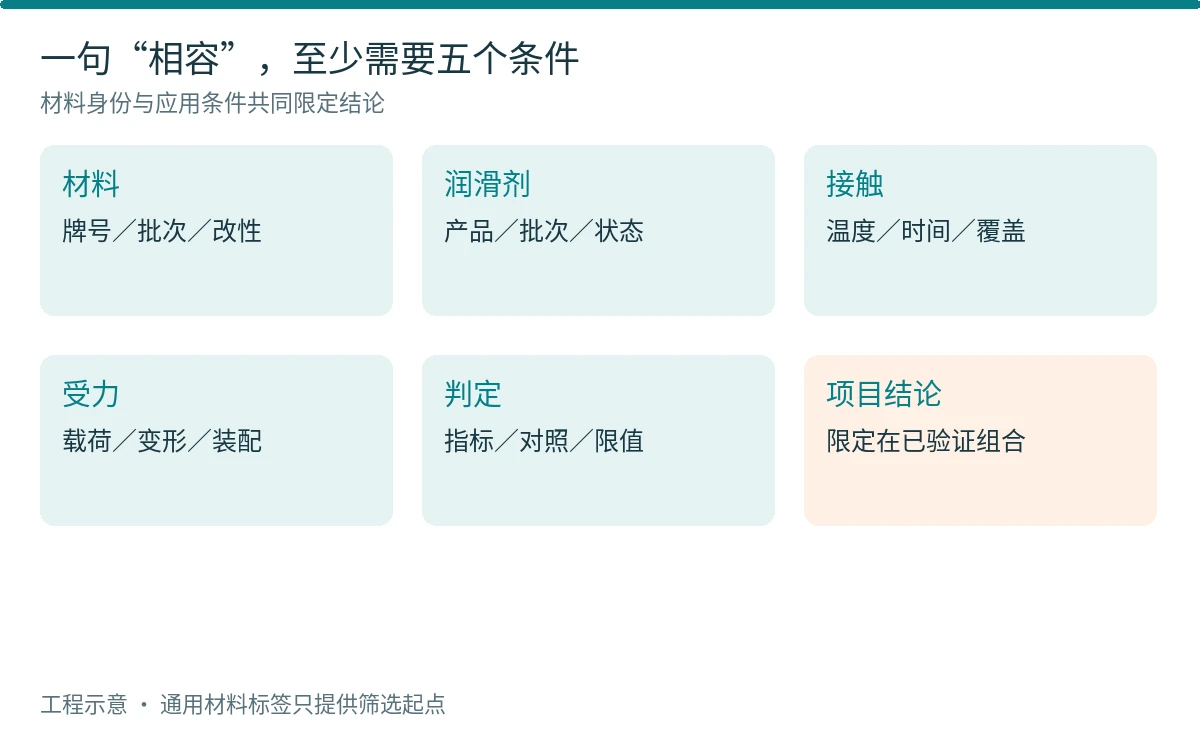

图1｜相容性结论需要同时交代材料、润滑剂、接触条件、受力状态和判定指标。毛工独立绘制的工程示意，不是试验结果。

本文同时保留工程示意和论文原图。示意图帮助理解方法关系，资料图把真实样条、设备、外观、断口和曲线带进正文。每幅资料图都有“入门看点”和“进一步看”：初次接触的读者可以先理解对象和坐标，做选型或研究的读者再核对条件与边界。

阅读时可以按需要选择路线：做产品选型，先看第1、2、8、12节；做实验方案，重点看第3、4、5、9、10、11节；做文献研究，重点看第6节及文末参考资料。全文的数字分别标明“文献数据”“计算示例”或“建议方案”，避免把工程建议当成标准条款。

1 “相容”究竟要排除哪些问题

1.1 一张耐油表能回答到哪一步

Nye与FUCHS的公开资料均可用于初步缩小候选范围，同时强调具体材料和润滑剂组合需要验证。12 这类表格的工程价值是节省筛选时间；项目结论仍要落实到材料牌号和产品。

原因很简单：PA66不是一个固定配方，POM也不是一个固定配方。填充、稳定剂、内部润滑改性、颜色及加工状态，都可能影响测试对象。成品脂的基础油、稠化剂和添加剂也一起参与接触。只写“PA66—PAO相容”，就把这两边最重要的识别信息省略了。

我的建议是，收到通用相容性表时，先把它当成候选清单。收到具体试验报告时，再判断它与本项目的材料、温度、时间、应力和暴露方式有多接近。这样既能利用已有资料，也能看清仍缺什么证据。

1.2 三条材料测试路线，加上一条功能验证路线

表1｜从零件失效风险选择评价路线（工程建议）

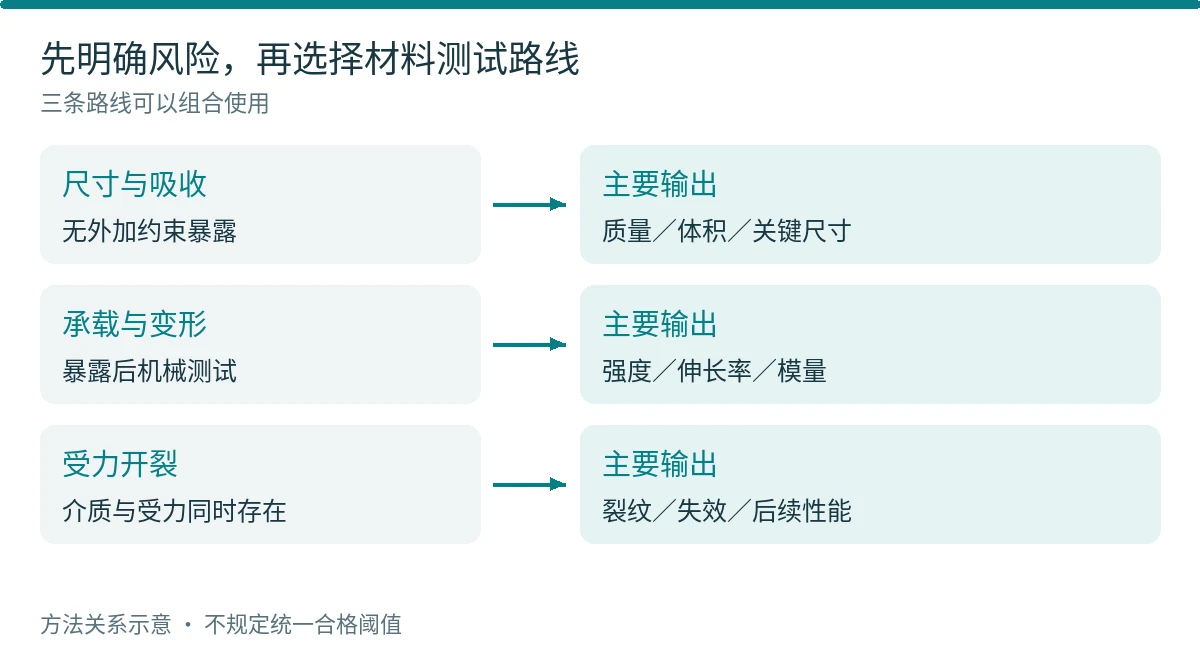

图2｜尺寸与吸收、老化后机械性能、受力暴露三条路线可以组合使用。毛工依据方法范围独立绘制。3—7 不设通用合格阈值。

质量变化很小，不代表材料保持了韧性；拉伸强度没有下降，不代表卡扣还能承受原来的装配变形；无载样条没有开裂，也不能直接排除过盈零件的裂纹。工程上应先明确最不能接受的失效，再安排对应试验。

还有一个经常被忽略的区别：材料相容性与润滑效果是两个评价维度。 一款脂可能不明显损伤材料，却因为供脂、低温阻力或摩擦表现不合适而不能使用。反过来，短期摩擦系数很好，也不等于长期材料状态合格。

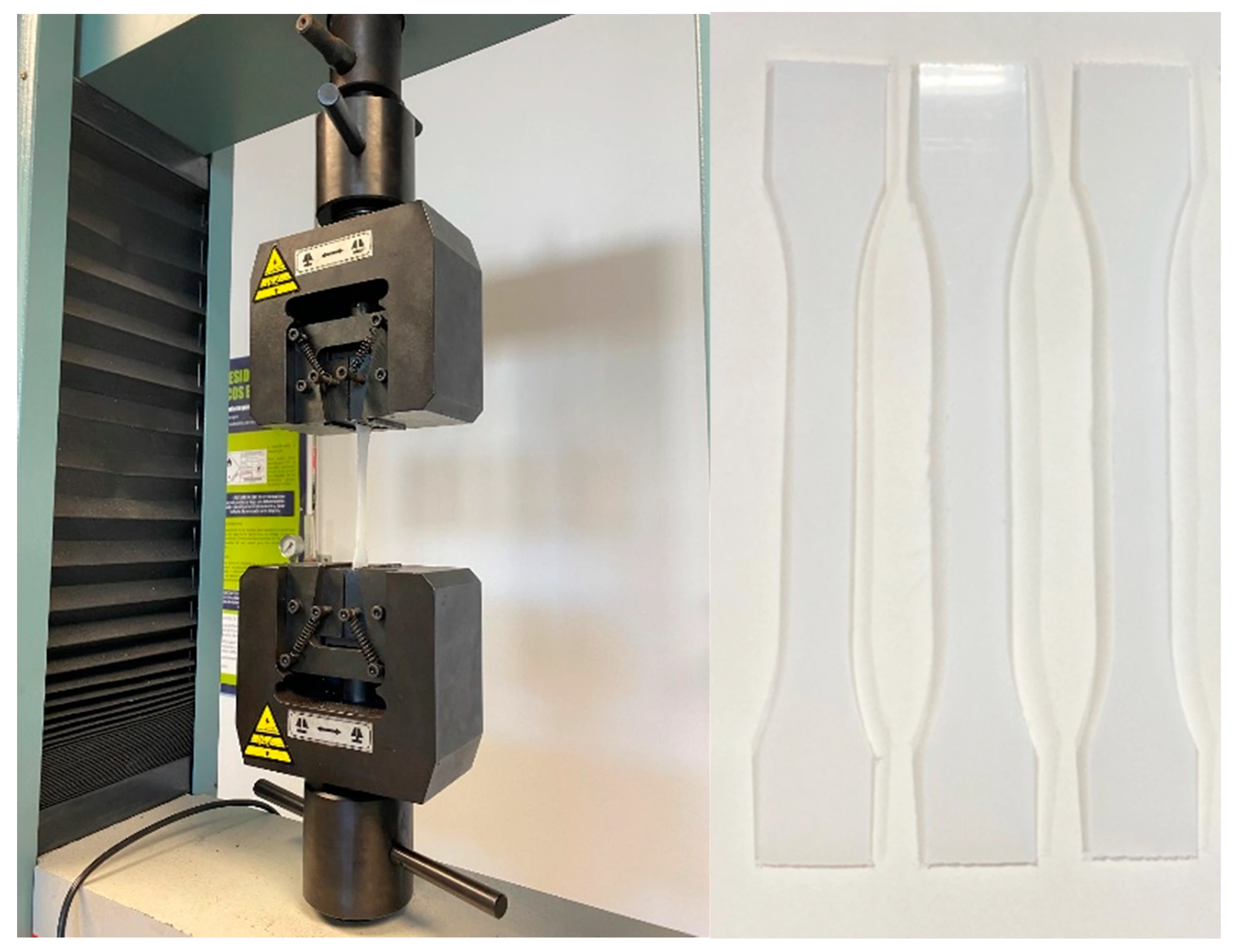

资料图1｜PA6拉伸装置和哑铃条，原文Figure 1。 来源：Tormos等，2024，文献9；© 2024 原作者。原文与图源，按CC BY 4.0使用。完整图板保留，仅缩放及PNG转WebP；中文解读另写于下方。

入门看点： 拉伸机把样条两端夹住，中间较窄的区域用于观察拉伸响应。先把“哑铃条”与实际物体对应起来，再读性能表。

进一步看： 样条外形不能确认树脂牌号或状态；复制测试时仍需核对材料、试样方法、夹持及伸长测量。

1.3 “变化”与“原因”要分开记录

裂纹、质量增加、模量下降都是观察结果。“发生了环境应力开裂”“润滑脂导致链断裂”则是机理判断，需要额外证据。把观察和解释放在不同栏位，报告反而更容易讨论。

例如发现高温样条断裂伸长率显著降低，可以先如实记录，再检查同温无介质对照、样条含水状态、应力—应变曲线及断口。未经这些核对，直接给某个添加剂定性，容易把后续研发带向错误方向。

2 为什么基础油资料丰富，成品脂仍要单独验证

2.1 基础油是良好的研究起点

基础油试验比较容易控制变量，可以围绕油液类型、黏度、温度和时间建立相对清楚的比较。PAO、酯类、PAG、硅油或PFPE等分类，适合组织资料检索，但一个类别内部仍有不同化学结构、分子量分布和具体产品。

对于手头已经有成品候选脂的工程项目，直接评价成品通常更贴近决策。对于需要解释差异的项目，基础油组才更有助于拆解问题。两种工作可以衔接，但不必强行采用相同的研究顺序。

表2｜三层证据各自能支持什么

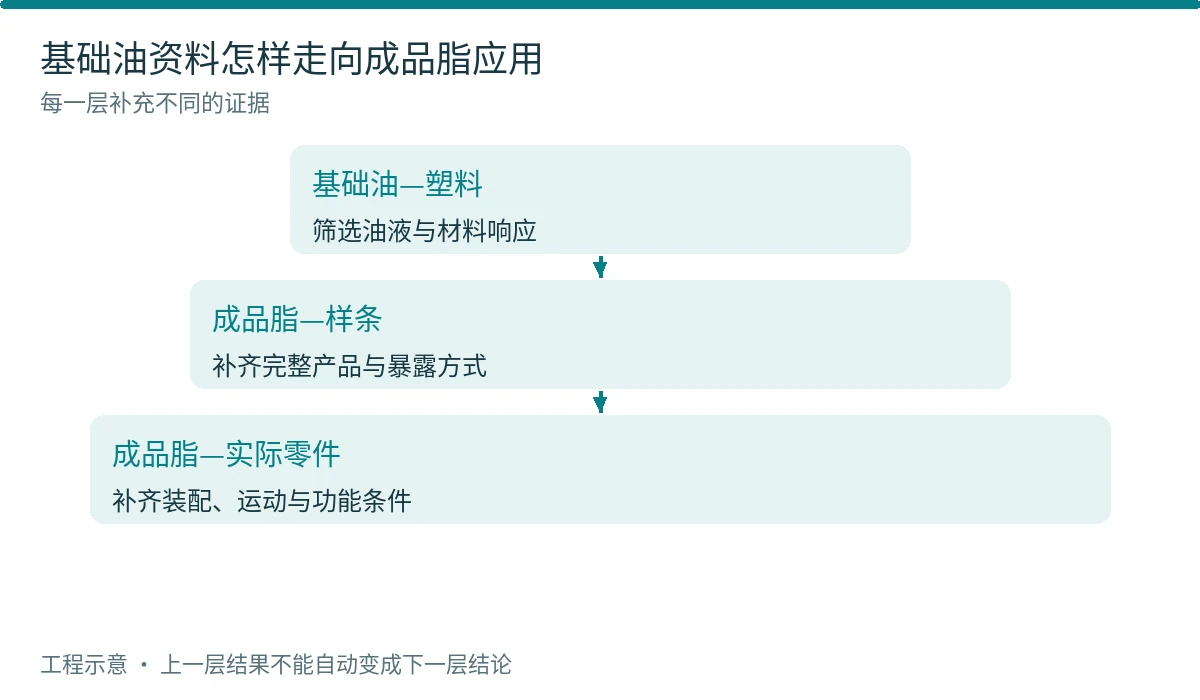

图3｜基础油、成品脂样条和实际零件验证建立不同层级的证据。毛工工程示意。箭头表示需要补充的验证，不表示前一步合格会自动传递。

2.2 润滑脂改变了接触方式

成品脂在塑料表面可能是薄涂、局部堆积、完全包覆，或者只在运动时进入接触区。随着运行，油脂分布也会改变。一个始终浸没在基础油里的样条，与只在齿面涂脂的零件，接触条件显然不同。

讨论差异时，可以关注三件事：材料实际接触的是完整脂还是迁移出的液相；接触是持续还是间歇；脂的分布随时间有没有明显变化。这些都应通过记录或实测确认，不能凭稠化剂名称推断。

ASTM D6184是润滑脂析油试验，其公开说明明确指出，这项静态试验不用于预测动态使用中的析油倾向。18 因而“析油率低”不能直接替代材料暴露评价，“析油率高”也不能直接等同于塑料损伤。它们是不同问题的指标。

2.3 黏度信息需要温度，牌号数字需要解释

本文讨论基础油运动黏度时，除另有明确标注，使用40℃下的mm²/s，即cSt。整理文献时必须保留原测量温度。文献中的“PAO4”等产品名称，也不能直接改写成“40℃黏度4cSt”。

把基础油调稠可能改变材料接触与吸收的时间过程，但不应把它视作自动解决相容性的办法。更高黏度同时可能改变低温启动、供油和摩擦表现。选型应回到材料与功能两组试验。

表3｜从产品资料提取信息时，哪些字段不能省

3 尼龙测试：先控制状态，再讨论油脂影响

3.1 PA6、PA66、增强料分别建立样本身份

PA6与PA66不能合并成一个测试对象。纯树脂、玻纤增强材料、不同稳定体系及不同成型方向，也不宜混在一张排名表里。尤其当试样从实际零件上取出时，取样部位与方向应进入记录。

样本身份应至少能回溯到牌号、批次、填充信息、成型条件和试样来源。对供应商换料、颜色变更或再生料比例变化，是否需要重做验证，应由变化涉及的风险和既有证据决定。不能仅凭商品名称相近就继承旧结论。

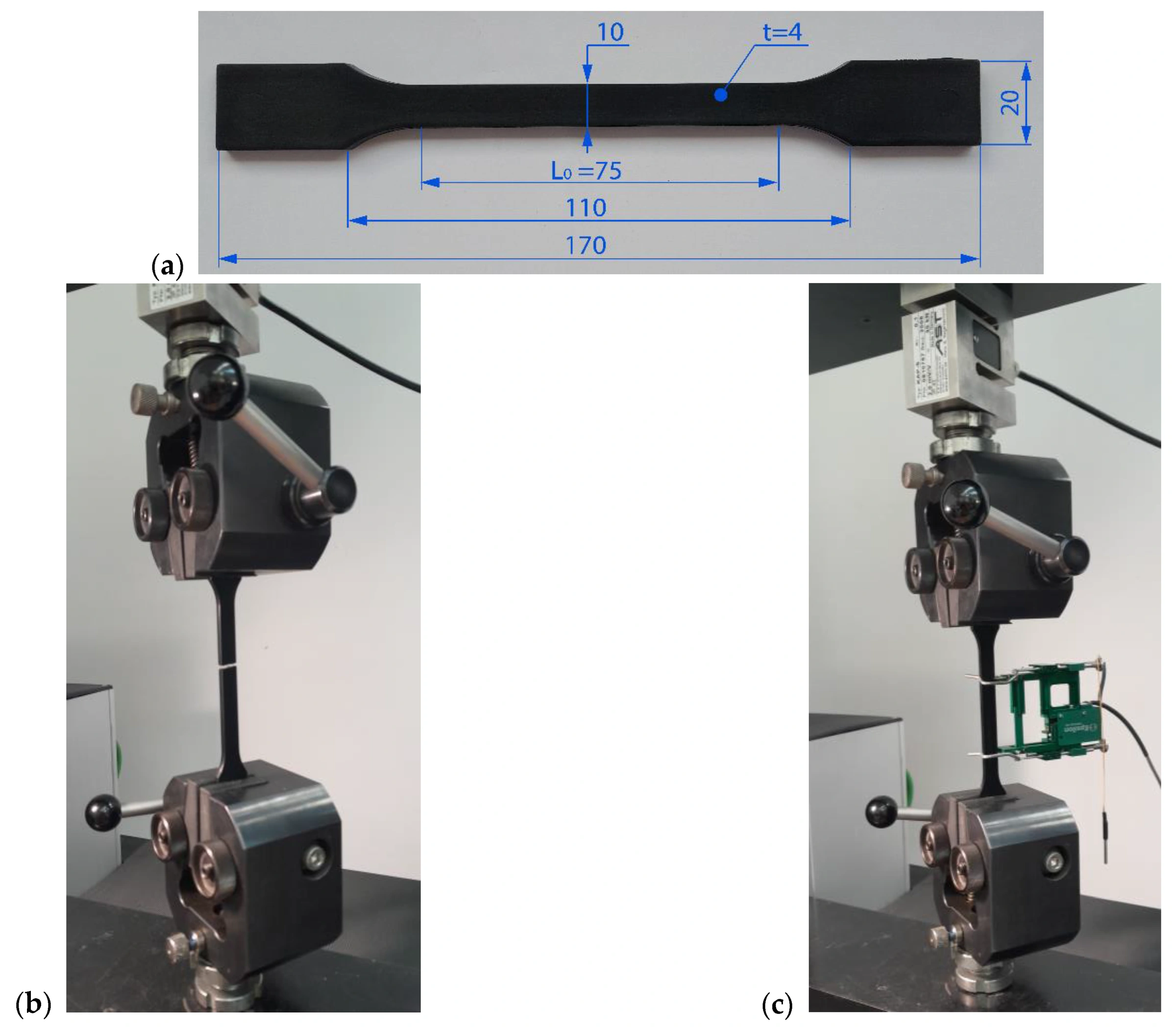

资料图2｜PA66-GF25试样与拉伸装置，原文Figure 2的第一幅图板，包含(a)—(c)。 来源：Bastovansky等，2026，文献11；© 2026 原作者。原文与图源，按CC BY 4.0使用。完整图板保留，仅缩放及PNG转WebP；中文解读另写于下方。

入门看点： 图(a)是样条几何，(b)是装入拉伸机后的状态，(c)可看到夹在样条上的引伸计，用来测量局部伸长。

进一步看： 照片展示了设备配置；这篇论文报告的曲线应变却来自横梁位移，应按作者实际数据处理方式解释，不能看到引伸计就认定所有结果都来自它。

3.2 同一个尼龙牌号，状态就能带来明显差别

BASF的PA6牌号Ultramid B3S BK00464，在23℃下列出干态与调节态典型值：拉伸模量分别为3400与1200MPa，屈服拉伸应力分别为88与45MPa。8 这组数据是材料状态比较，不是润滑剂老化试验。

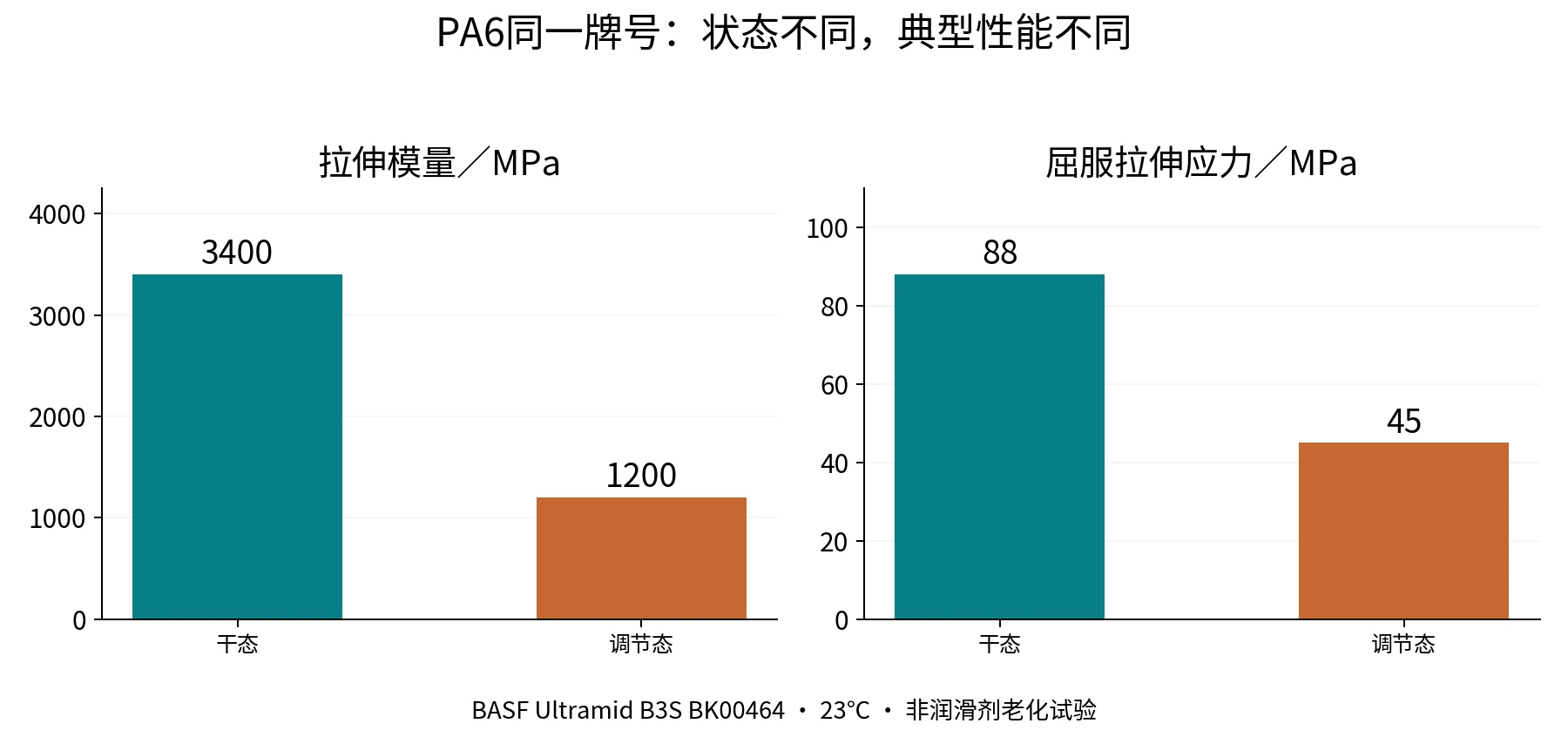

图4｜同一PA6牌号、23℃下的干态与调节态典型值。依据BASF数据表有限数据独立作图。8 不代表所有尼龙的变化比例。

表4｜这组材料数据能说明什么

实际报告里的含水状态可能受干燥、调湿、暴露、转运和等待时间影响。如果初始样充分调湿，老化样取出后立即测试，或者两组经历不同的储存条件，观察到的变化就可能包含多种贡献。

这里有两种合理但用途不同的安排。一种是按约定的取样状态尽快测，了解暴露后当时的性能；另一种是按统一程序重新调节，再比较材料。前者更接近某个现场状态，后者有利于减少比较中的状态差异。报告应写明采用哪一种，必要时用独立样条同时考察。

3.3 调湿不是一句“放在室温”

ISO 291提供塑料调节与测试环境的框架；ISO 62涉及水吸收测量。1516 它们可以帮助记录状态，但并不自动构成润滑脂相容性的整套方法。

建议在实验记录中写清温湿度、调节时间、判定状态的方法、样条厚度、包装及转运。只写“室温测试”，不足以让下一家实验室重复状态。若没有直接测含水量，就不要把样条状态写成已知的精确含水百分比。

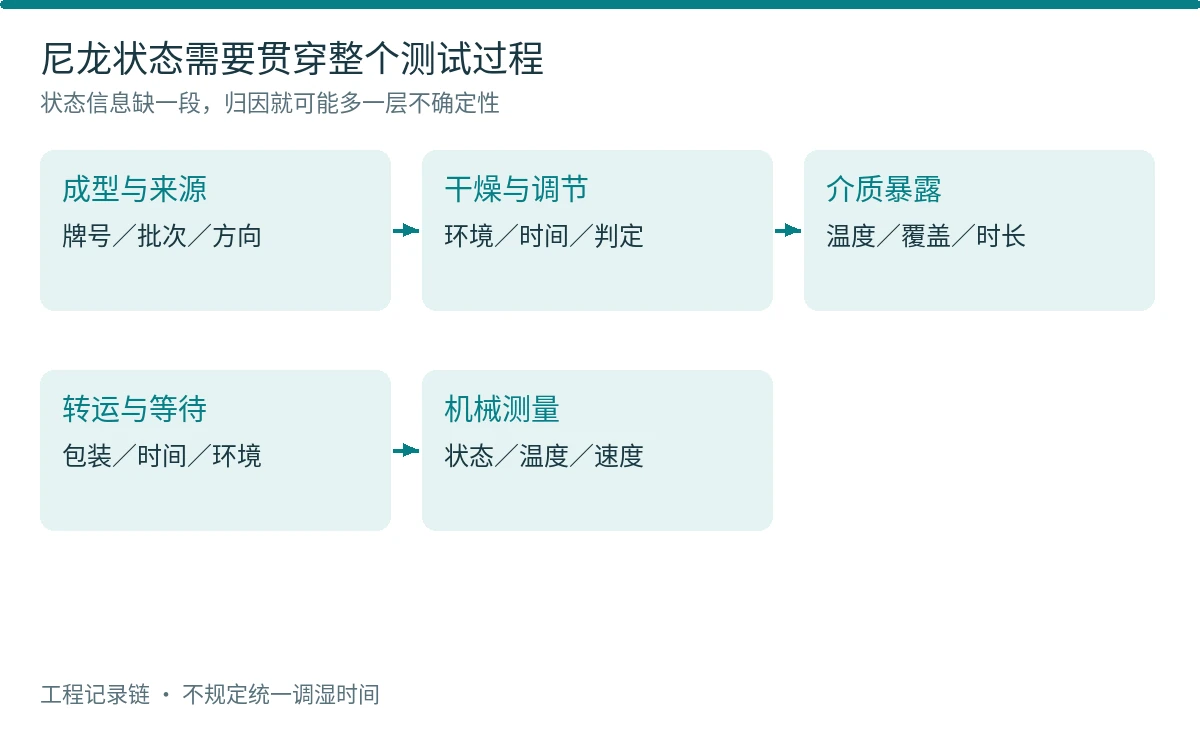

图5｜尼龙样条状态应贯穿成型、调节、暴露、转运和测试。毛工工程示意。记录链用于减少遗漏，不规定统一调节时长。

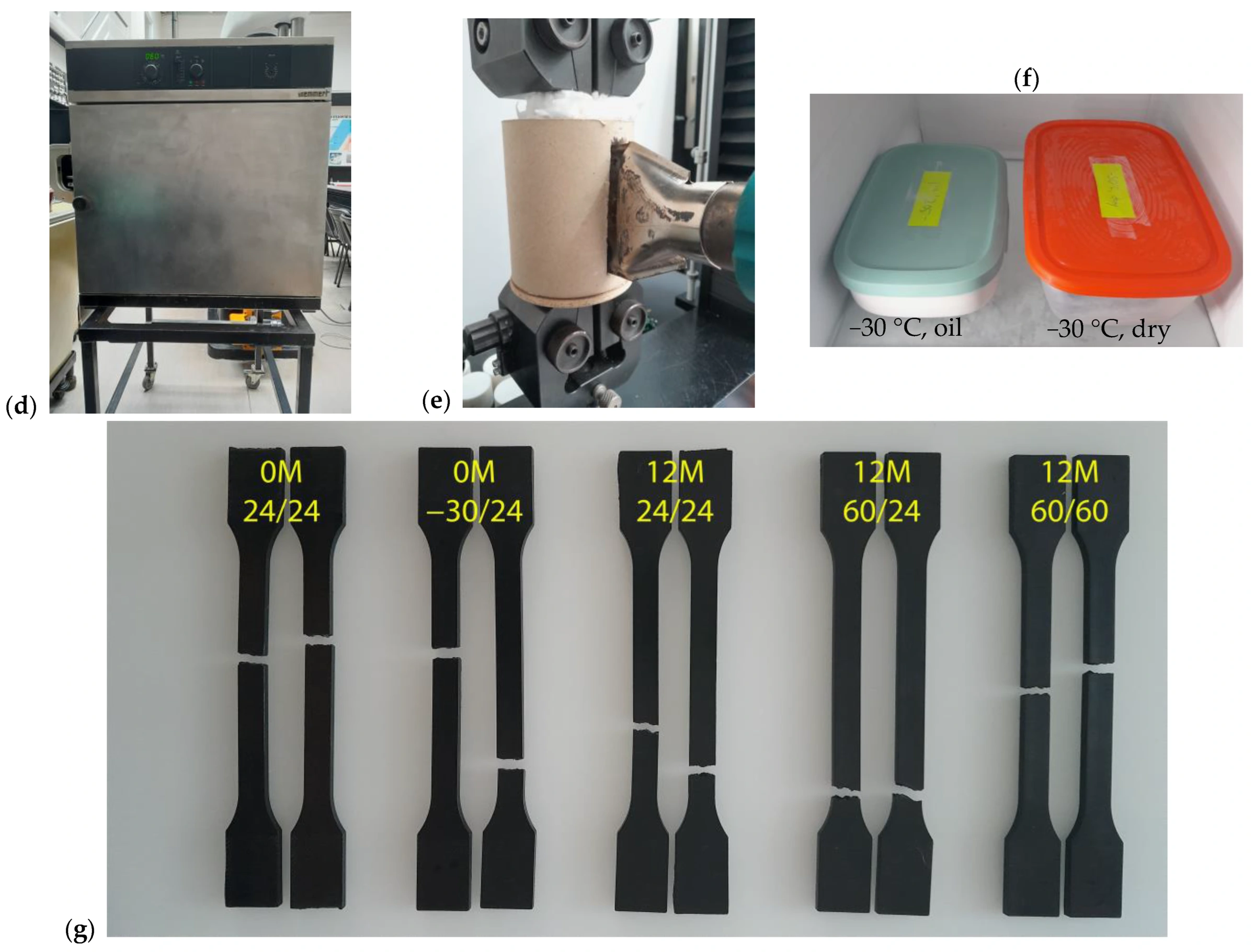

资料图3｜温度相关设备与拉伸后样条，原文Figure 2的第二幅图板，包含(d)—(g)。 来源：Bastovansky等，2026，文献11；© 2026 原作者。原文与图源，按CC BY 4.0使用。完整图板保留，仅缩放及PNG转WebP；中文解读另写于下方。

入门看点： 上排是温度相关装置，下排是拉伸后样条。黑色样条已经被测试拉断，不能把它们当成暴露阶段自行开裂的照片。

进一步看： 照片中的A/B表示调节温度与测试温度，M表示月数。暴露温度和测量温度需要分别记录；原照片标记与图板顺序完整保留。

3.4 用对照帮助比较，别把对照当成完全分离机理

对于高温、长时间的尼龙试验，我建议保留初始组、同温同时间无介质组、候选成品脂组。已有认可脂时，可加入同轮参考；参与配方研究时，再增加基础油组和明确的配方变体。

无介质组与包覆油脂组的氧气接触可能不同，含水状态也可能不同。这样的设计能够建立比较，但不能自动把热、氧、水和配方各自的贡献完全分离。需要更强的机理结论时，还要补充专门设计。

表5｜尼龙比较试验的对照组与用途（工程建议）

4 老化后拉伸：强度、伸长率和模量应一起读

4.1 先把“强度”定义说清

ISO 527系列提供塑料拉伸性能测定的方法框架。5 报告仍要说明使用的试样、调节、测试温度、速度及指标定义。屈服应力、最大拉伸应力和断裂时应力不是同一个数值。

对有装配变形的零件，断裂伸长率值得关注；对刚度要求高的结构，模量值得关注；对冲击或疲劳问题，仅有一次静态拉伸还不够。测试指标应与零件承受载荷的方式建立联系，而不是默认强度一个数字代表全部性能。

表6｜常见机械指标与工程问题的联系

4.2 一组已有数据：强度升了，伸长率却大幅降低

花荣2013年论文表13报告，Ultramid A3K PA66在100℃接触基础油1000小时后，断裂拉伸强度由56.0变为68.3MPa，断裂伸长率由248%变为4.2%。14，表13，印刷页50 本文只摘取这一组有限均值，用于解释指标为何需要并读。

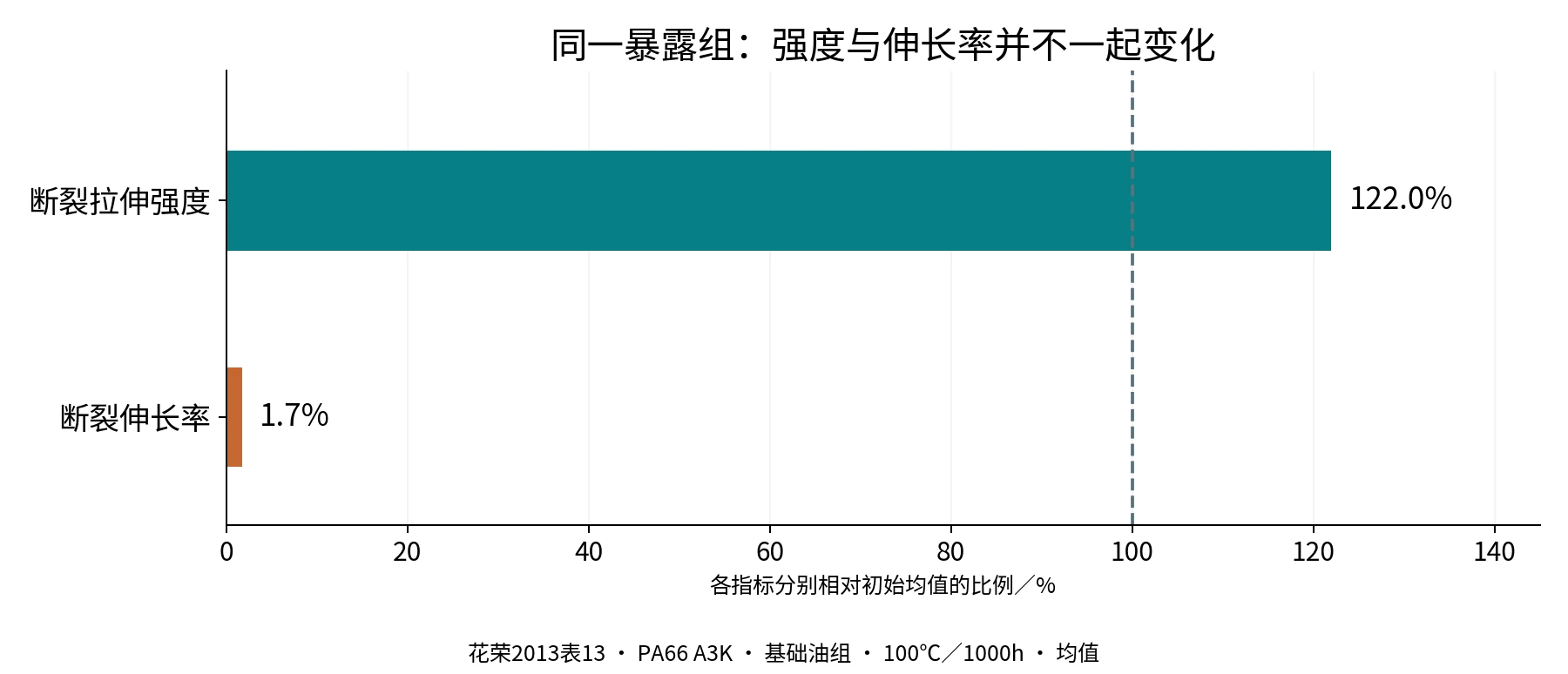

图6｜分别以各指标初始均值为100%，计算结果约为122.0%和1.7%。14 后者是断裂伸长率的相对比例，老化后绝对值为4.2%。均值图未展开原表离散信息，不用于产品排名。

这个例子可直接支持的结论是：两项指标的变化方向不同。至于含水、热、结晶状态及介质作用分别贡献多少，单凭这两项均值不能判断。把它写成“油脂使尼龙更强了”，或“已经证明发生某一种降解”，都会超出数据。

项目中如果出现这种结果，我会先检查伸长测量方式、样条状态和曲线，再把承载要求与允许变形分别对照。零件是否还能使用，需要设计与零件验证共同回答。

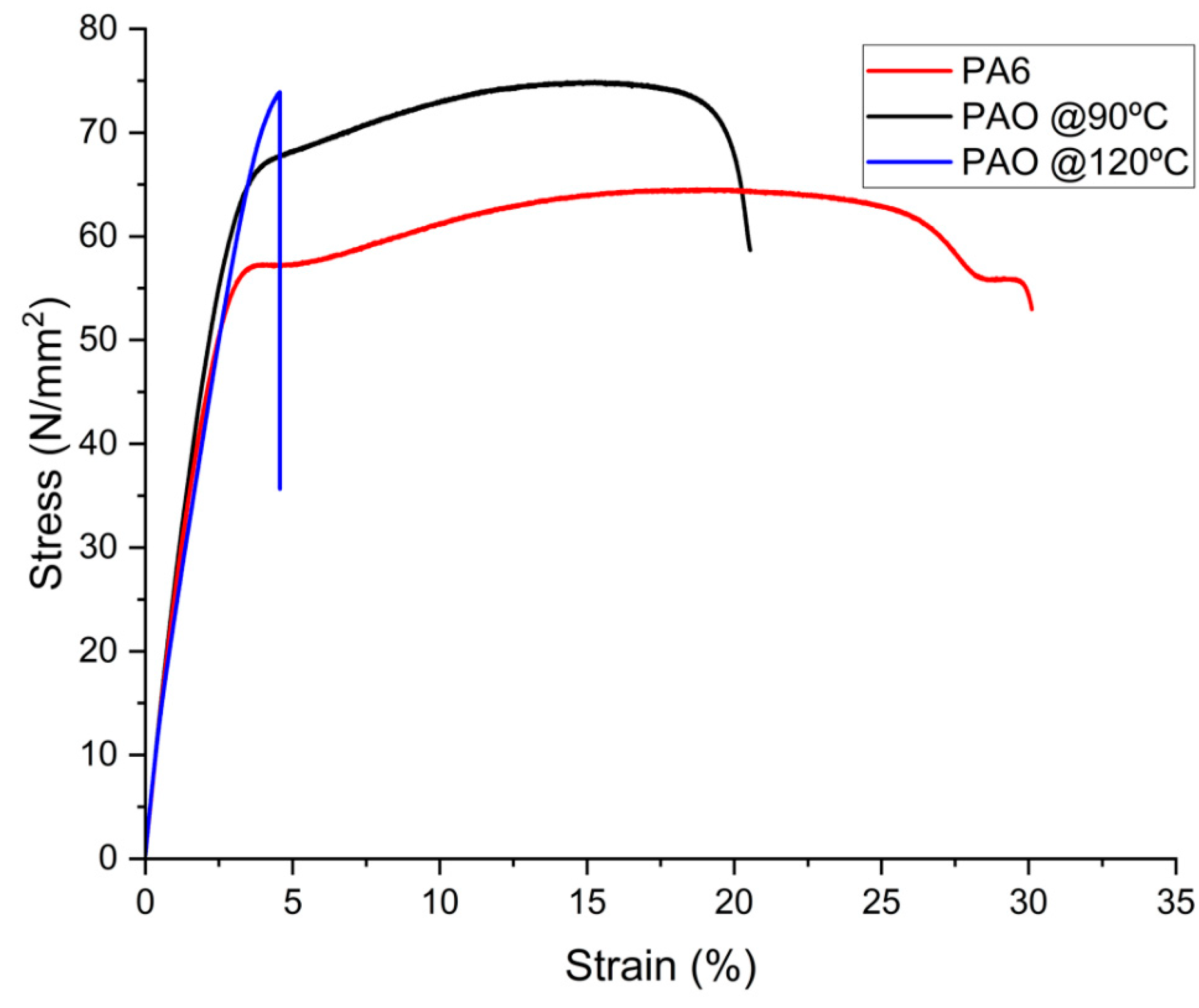

资料图4｜PA6与PAO暴露后的应力—应变曲线，原文Figure 4；原红色参考曲线及90℃、120℃图例保留。 来源：Tormos等，2024，文献9；© 2024 原作者。原文与图源，按CC BY 4.0使用。完整图板保留，仅缩放及PNG转WebP；中文解读另写于下方。

入门看点： 横轴是伸长百分比，纵轴是应力。除了看曲线有多高，还要看它向右延伸多远：承载与变形能力是两个观察角度。

进一步看： 这是特定PA6与PAO基础油、168h暴露研究中的代表曲线，图例温度是介质暴露条件。不能与前面的PA66基础油1000h数据直接合并。

4.3 保持率的分母改变，含义就改变

定义两个便于沟通的比值：相对初始值比率＝暴露组性能÷初始组性能×100%；相对同温对照比率＝暴露组性能÷同温同时间无介质组性能×100%。 这里是本文的表达约定，不是重新定义标准术语。

前者观察从起点到终点的总体变化；后者比较同温同时间不同环境的结果。第二种比值仍可能包含氧气和状态差异，不能直接称为“纯油脂作用”。

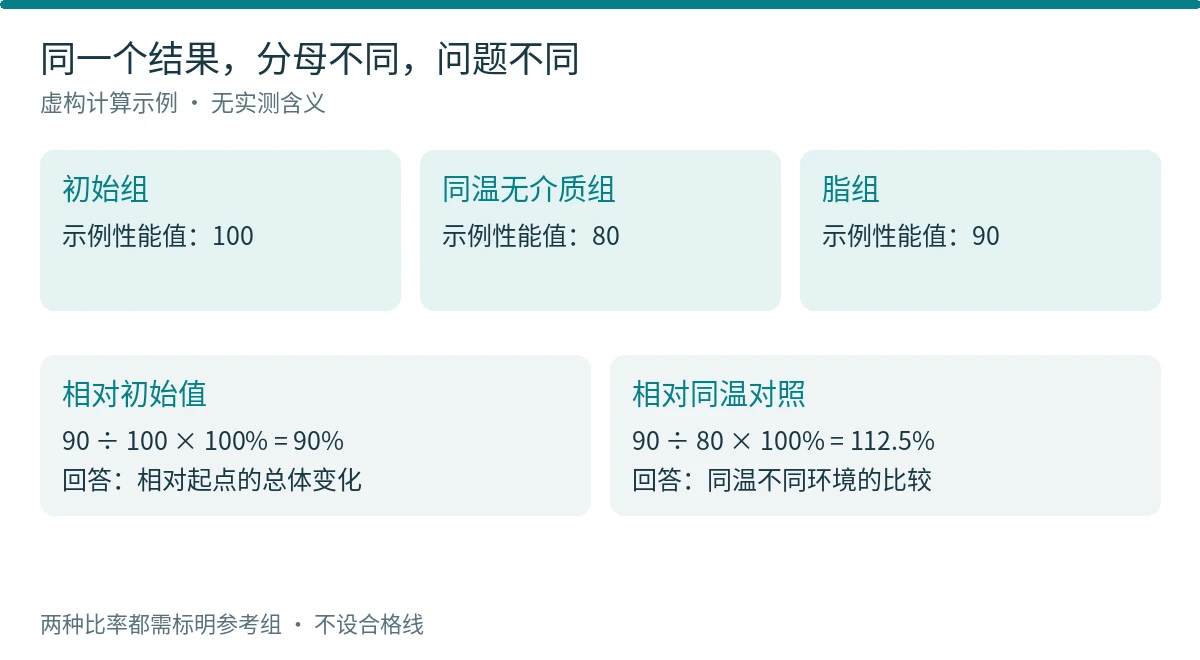

图7｜计算示例：初始100、无介质老化80、脂组90时，两个比率分别为90%与112.5%。数值为虚构教学算例，无实际试验含义，也不设合格线。

如果初始材料就不满足零件承载要求，即使保持率100%，也不等于产品合格。反过来，一个相对下降的指标是否导致失效，也应回到绝对性能和设计要求。报告最好同时给出原始单位值、参考组和比率。

5 POM、PP与PC：用不同材料看清不同风险

5.1 POM牌号与摩擦副应一起识别

Celanese将Hostaform/Celcon POM定位于包含滑动、耐磨及耐化学介质需求的应用，同时提供多种改性牌号。17 材料家族的优势能解释它为何常用于齿轮与滑块，但不能替代某个牌号与某款脂的测试。

整理POM资料时，应区分具体牌号与改性类型，必要时区分均聚与共聚体系，并记录对偶件和表面状态。用一种纯料得到的结果，不能不加说明地移到内部润滑改性材料上。

对尺寸敏感滑块，可以优先看关键尺寸、动作力和温度下间隙；对承载齿轮，增加机械性能、齿根裂纹和耐久；对保持持续装配变形的结构，增加受力暴露。它们都是项目风险驱动的安排，不意味着POM只需要测其中一项。

Koplin等人的POM与PA46研究，把油液吸收、铺展与摩擦行为联系起来。12 这提示我们在材料评价之外保留接触区测试。其摩擦学结果不是成品润滑脂相容性认证，也不能据此给所有油种排统一名次。

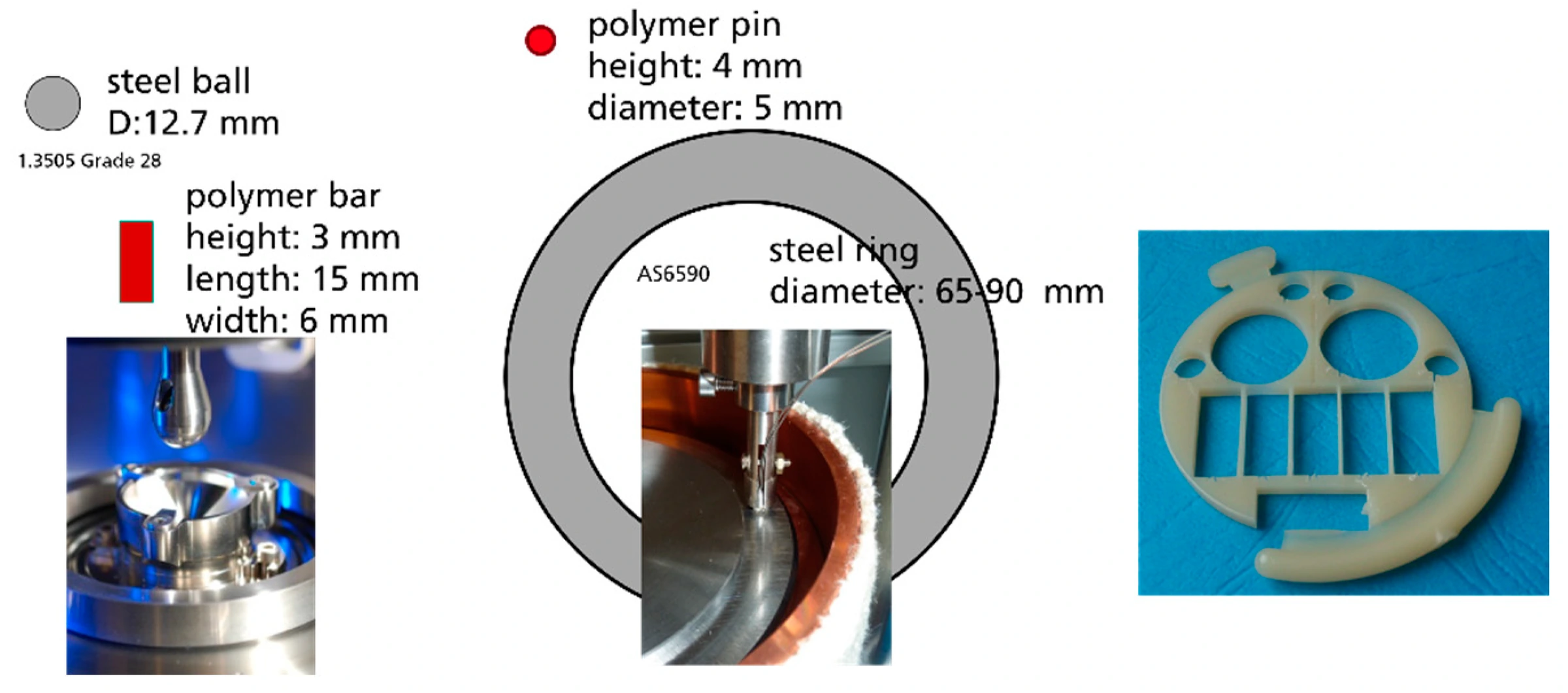

资料图5｜球—板、销—盘装置与材料取样实物，原文Figure 1。 来源：Koplin等，2022，文献12；© 2022 原作者。原文与图源，按CC BY 4.0使用。完整图板保留，仅缩放及PNG转WebP；中文解读另写于下方。

入门看点： 左侧是球与塑料条接触，中间是塑料销与钢环滑动；右侧展示取样后的材料板。这些试验让材料真正参与接触与运动。

进一步看： 这是摩擦学装置，不是ISO 22088弯曲条夹具。接触几何、载荷、速度和对偶材料都要保留，不能用静态浸泡结果代替。

5.2 PP：体积平均值可能掩盖关键尺寸问题

花荣论文的PP基础油浸泡比较，提供了油液与接触时间对体积响应的观察。14，印刷页43—44 在本文中，PP主要作为尺寸风险的对照材料，不把原论文条件下的油种排序推广为通用规律。

零件功能依赖的是具体尺寸链。一个导向槽、定位孔或薄壁卡口的变化，未必能从平均体积百分比直接推出来。质量和体积适合描述整体响应，关键尺寸则需要单独测量。

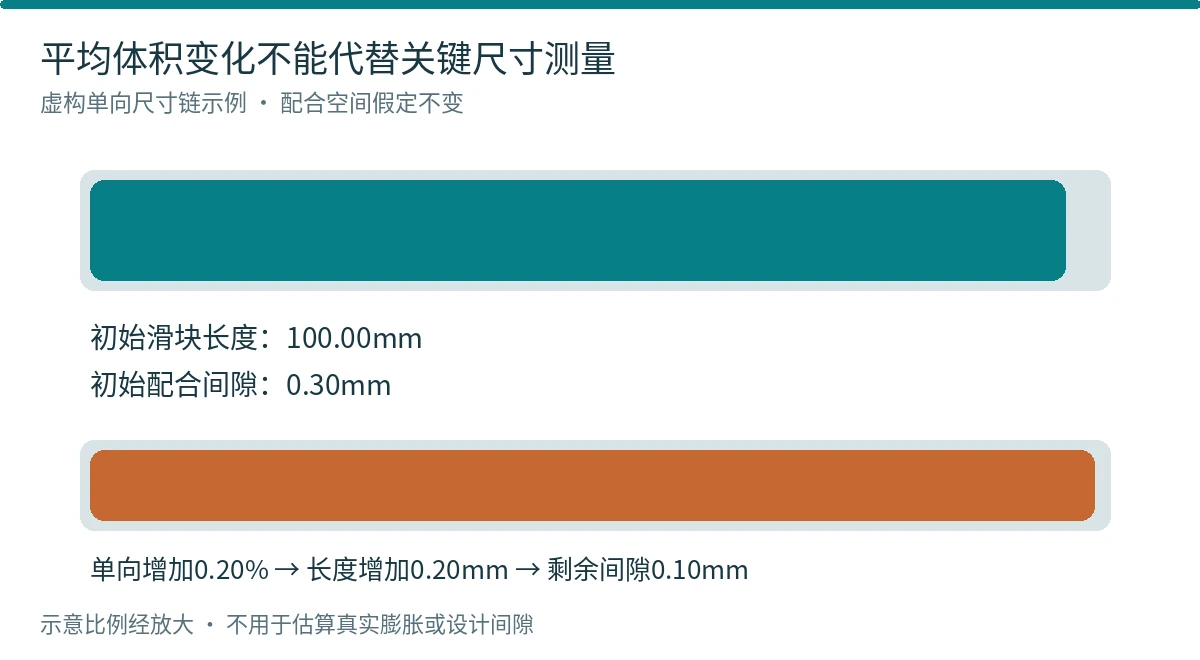

图8｜计算示例：仅一个100.00mm滑块长度方向增加0.20%，可增大0.20mm；若配合空间不变，原0.30mm间隙变为0.10mm。假定尺寸、单向变化及配合件不变，仅用于解释尺寸链，不能由此估算实际材料膨胀。

工程上还应分开热膨胀与介质暴露后的尺寸变化。取样测量温度不同，测得的结果可能混入温度贡献。记录统一的测量条件，再按运行温度验证功能，通常比反复争论一个体积合格值更有效。

5.3 PC：把介质和装配应力放在同一场景里

Covestro的Makrolon耐化学介质资料强调介质组成、温度、接触时间和内在或外加应力，并采用有明确条件的弯曲条比较。13 这份历史资料的价值在于方法视角，引用时应保留其牌号与条件。

对螺钉柱、卡扣和过盈配合部位，建议把实际装配状态纳入暴露。若现场出现裂纹，先把润滑脂、清洗剂、装配辅料及邻接材料迁移物组成接触清单，再查裂纹位置与应力区是否对应。不要只因润滑脂在零件附近，就把它当成唯一原因。

在方法上，可以设置未装配件、按规定装配件，以及对应的无介质对照。这样能够比较应力条件和介质条件，仍需控制成型批次与装配差异。真实零件的观察不能省略裂纹检查位置、照明、放大方式及判定规则。

表7｜四类塑料的优先关注点（风险安排建议，不是耐油排名）

6 把公开研究放在一起，能得到什么结论

6.1 先比较条件，再比较结果

以下几项研究为不同角度提供证据。把它们列在同一张表里，是为了识别资料如何使用，不是把不同方法计算成一张产品排名表。

表8｜公开研究的材料、暴露与用途对照

2024年PA6研究提供的是基础油暴露证据。9 另一项2024年研究使用的PA66，在材料章节中为33%玻纤增强牌号，并观察到其140℃脂环境下机械性能变化与其他环境不同。10 不能把它们合并成“尼龙在润滑脂里一定怎样”。

2026年的研究采用Ultramid A3HG5 PA66-GF25与Klüberplex BEM 41-141，部分条件下强度先降低后回升，作者也指出机理还需要补充验证。11 文中使用“thermo-oil”一词，本文仍按其实际产品识别为成品轴承脂；产品类型可由厂商资料核对。20

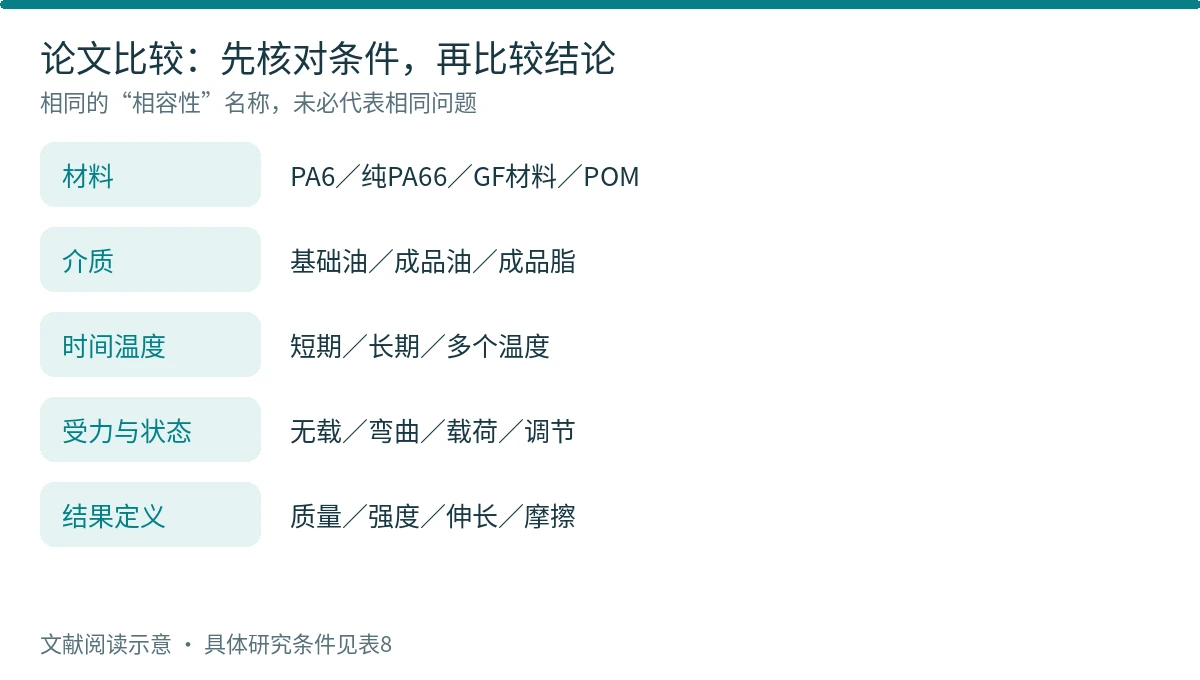

图9｜相邻论文也可能使用不同材料、介质和方法。毛工独立制作的文献阅读示意；具体条件见表8，不构成数据合并分析。

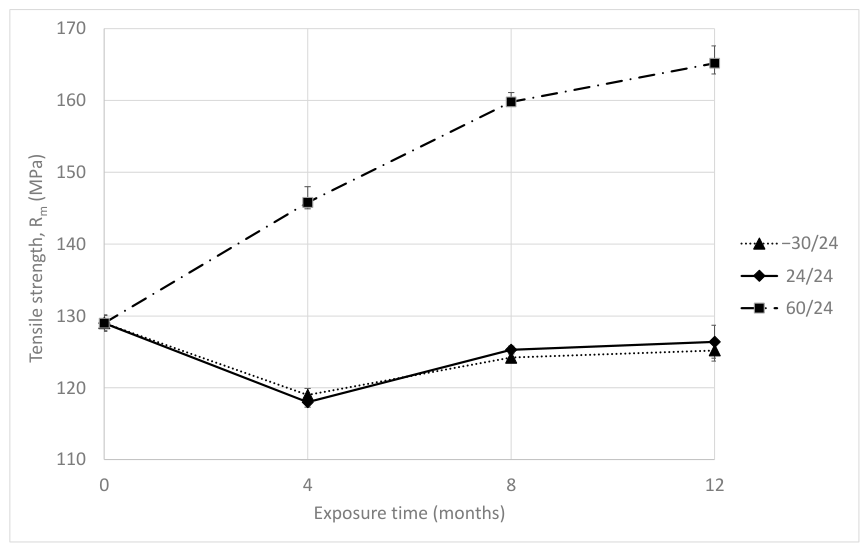

资料图6｜PA66-GF25在不同调节温度下的强度—时间关系，原文Figure 4，主要拉伸测试温度24℃。 来源：Bastovansky等，2026，文献11；© 2026 原作者。原文与图源，按CC BY 4.0使用。完整图板保留，仅缩放及PNG转WebP；中文解读另写于下方。

入门看点： 横轴是月数，纵轴是拉伸强度。图中的几组曲线并不是全部向下，因此只看一个中间时间点可能漏掉后续变化。

进一步看： 这是PA66-GF25、指定成品轴承脂的研究；A/B表示调节／测试温度，误差棒为标准差。不能推广成“润滑脂普遍使尼龙增强”。

6.2 不能省略的三个差别

第一是材料差别。PA6、纯PA66、PA66-GF25、PA66-GF33与POM不是同一总体。实验得到相反变化，不一定相互否定。

第二是环境差别。比较一种成品油和一种成品脂，如果基础油、添加剂和暴露方式都不相同，结果可以比较产品组合，但不能只归因于“有没有稠化剂”。要做这种归因，就需设计配方匹配的试验。

第三是评价差别。质量变化、拉伸性能、受力开裂时间及摩擦磨损，属于不同输出。只有材料、条件与指标足够相近时，才适合讨论更直接的相对表现。

这些区别不会降低论文价值。相反，它们有助于明确下一轮实验该补什么。综述的任务，是把分散的证据接到工程问题上，而不是挑选一句最有利的结论。

6.3 现有资料更支持哪些认识

目前可以从这些来源提炼出三条实用认识：比较需要保留材料状态；时间点可能改变对结果的判断；成品脂必须建立自身的验证证据。至于哪类油对所有尼龙最好、POM是否只需某一方法，以及高温多少小时等于实际多少年，本文所列资料不足以建立统一答案。

7 受力暴露：弯曲条为什么不能被老化后拉伸替代

7.1 区别发生在暴露阶段

无外加约束暴露后拉伸，是先让材料接触介质，再测剩余性能。受力暴露，则在接触介质的同时施加变形或载荷。后者让机械条件进入材料与介质作用的过程，因此回答的是另一类问题。

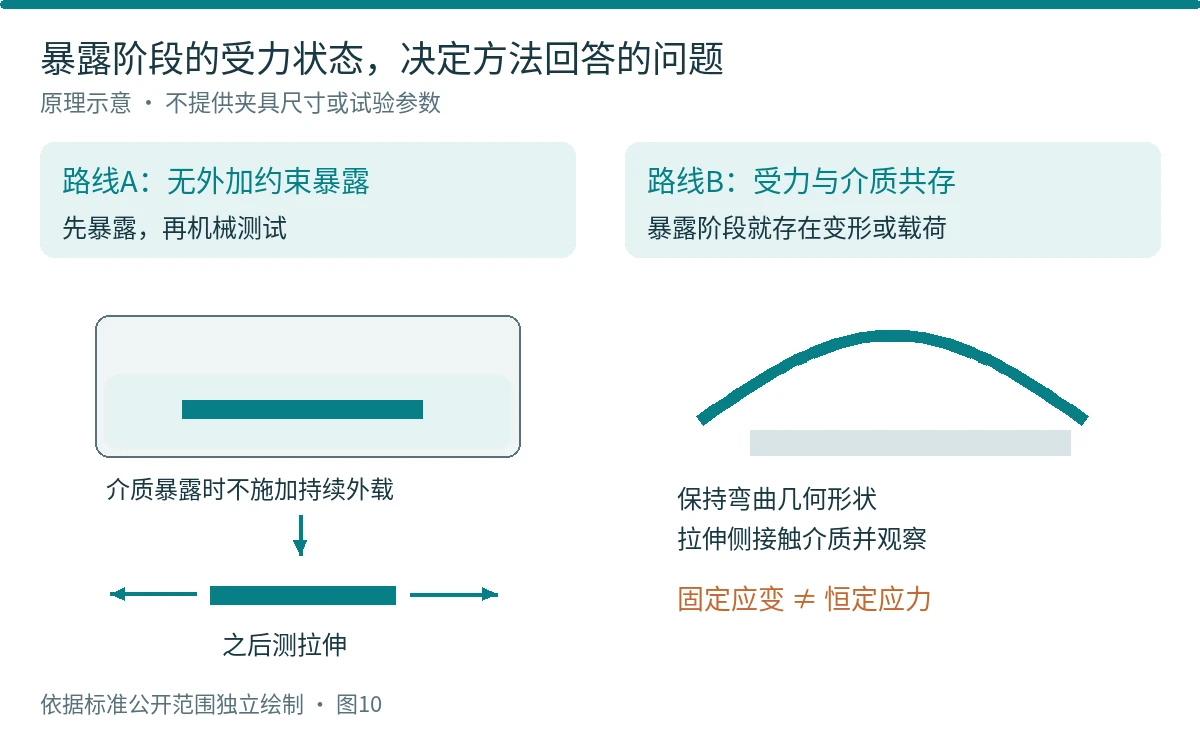

图10｜两条路线在暴露阶段的机械条件不同。依据方法原理独立绘制。3—7 示意不提供标准试样尺寸或夹具参数。

ISO 22088-2是恒定拉伸载荷方法；ISO 22088-3是弯曲条方法。67 使用固定曲率夹具保持弯曲形状，可以控制几何变形，但材料可能发生应力松弛，所以不能把固定弯曲应变称为恒定应力。

表9｜三种暴露安排的区别

7.2 夹具、厚度与接触位置要进入记录

弯曲条评价至少应记录试样厚度、夹具几何、安装方式和接触区。小变形纯弯曲的教学近似中，外表面应变约为厚度除以两倍中性层半径；但大变形、实际夹持和中性层位置都会限制这一近似的使用。

本文不据此提供标准夹具设计，也不把弯曲应变换算为零件真实应力。正式试验应按采用的方法规定执行；若使用自制夹具，应说明几何定义、验证方式及偏离情况。

对润滑脂涂覆，还应确认脂是否接触拉伸侧关键区域。如果脂主要堆在另一侧，而裂纹判定又只看表面，就可能漏掉目标暴露。对高温长时间试验，夹具尺寸、固定状态和脂的迁移也值得中间检查。

资料图12｜弯曲条试验夹具实物。直接提取自花荣2013年学位论文原图30中的照片，印刷页46、PDF第55页，文献14。原图30右侧另有操作示意；本处使用用户指定的左侧实物照片，原始像素179×134，未重绘或放大。

入门看点： 中间的试条被固定成弯曲形状，两侧结构帮助保持安装状态。它说明“让试条带着变形接触介质”是怎样实现的，与先浸泡、再放入拉伸机是不同安排。

进一步看： 这张照片不能量出准确半径或应变，也不能判断夹具是否符合现行标准。原稿按当时DIN EN ISO 4599介绍弯曲条方法；复现时应另外核对采用的版本、几何定义和接触侧。固定弯曲形状不等于恒定应力，也不是反复弯折的疲劳试验。

7.3 没有开裂的样条，报告为观察期内未失效

如果1000h结束时样条仍未开裂，能够确认的是它在规定观察期内未达到该判据，不能把1000h写成真实断裂寿命。

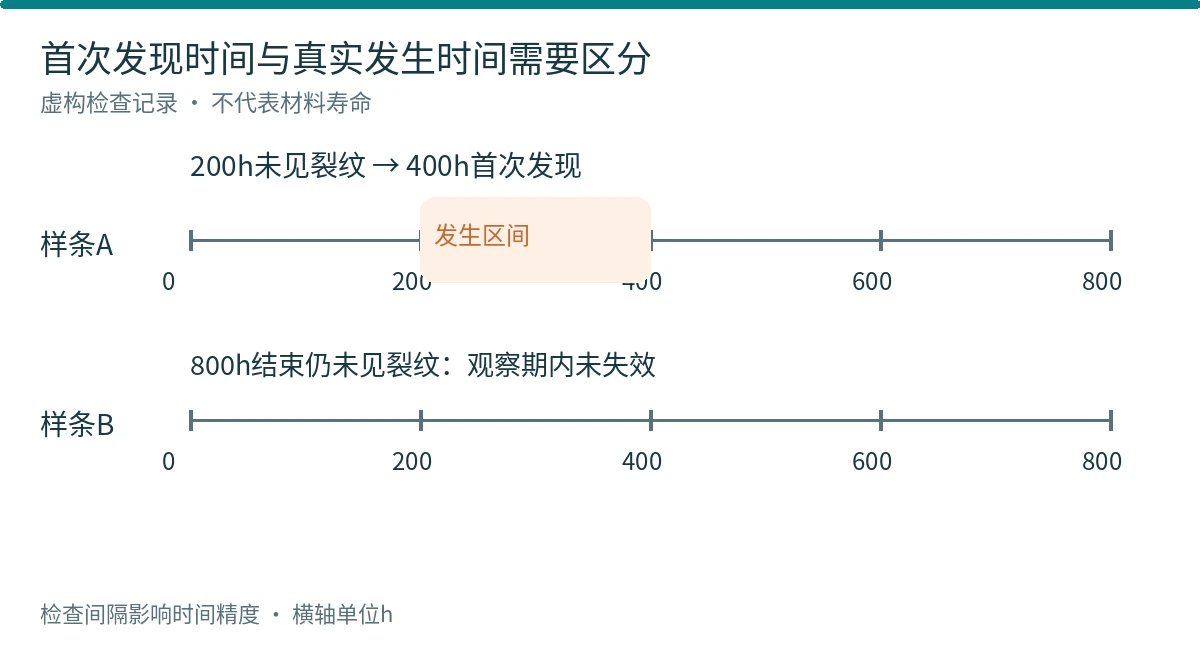

图11｜虚构记录示例：200h未见裂纹、400h检查发现裂纹，只能把首次发现记在400h，并把发生时间限定在检查区间内；800h结束仍未见裂纹，记为观察期内未失效。不是实测数据。

观察间隔会影响时间精度。人工每隔200h检查，与连续监测，不能给出同样精确的首次开裂时间。建议同时记录最后一次未发现、第一次发现，以及试验是否提前结束。

7.4 原稿实物对照：看见裂纹之后，还要核对它属于哪种损伤

原稿中的尼龙案例适合把“试验安排—整体外观—局部观察”连起来读。作者选用PA66的Ultramid A3K与A4H，在100℃下进行1000h弯曲暴露，对比无油、PAO与指定PAG；原稿将外层弯曲变形写作SOF 4%—5%。14 这里讨论的是特定基础油与牌号的组合，不是成品润滑脂的通用认可。

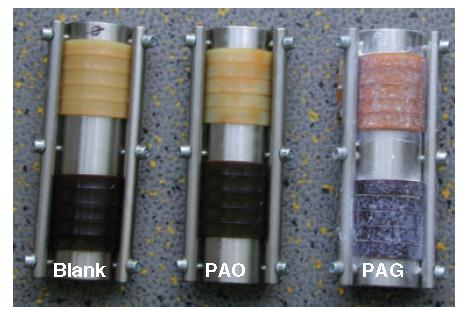

资料图13｜从左到右为Blank（无油对照）、PAO、PAG；上排为Ultramid A3K，下排为Ultramid A4H。直接提取自花荣2013年论文图36，印刷页49、PDF第58页，文献14。原稿条件：100℃、1000h、SOF 4%—5%；PAO为文中PAO40，PAG为文中指定乙烯／丙烯比例6∶4的试验油。保留原图标记与原始像素462×310。

入门看点： 先看横向的三种环境，再比较同一排材料。右侧PAG组可见较明显的表面变化；照片让人直观看到为什么相容性报告需要保留实物记录。

进一步看： 不同牌号应分别比较，不应把上下两排合并评价。整体照片不能单独给出强度保持率，也不能排除含水状态、热老化和介质作用的共同影响。这里的基础油结果不能直接变成“所有PAO脂安全”或“所有PAG脂不适用”。

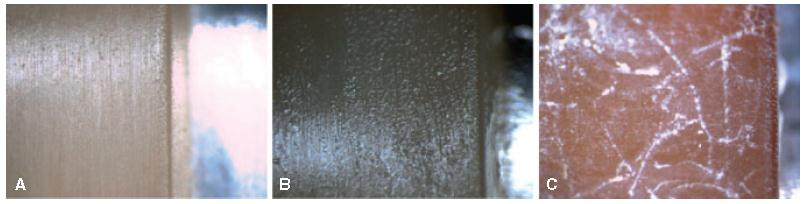

资料图14｜Ultramid A3K表面20倍观察：A为无油、B为PAO、C为PAG。直接提取自花荣2013年论文图37，印刷页50、PDF第59页，文献14。A／B／C与整幅对照均保留，原始像素806×204；原图没有尺度标尺，20倍为原文报告的观察倍率，不应在网页上据此测量裂纹尺寸。

入门看点： C图中能看到较明显的网状表面裂纹；A、B图帮助读者对照同一材料在其他环境下的表面。看照片时，先分清材料和介质，再描述裂纹形态。

进一步看： 原稿明确没有把这一损伤归为典型环境应力开裂，而是从热氧化、稳定体系与介质作用讨论脆化。本文保留这一区分，不将原作者的机理解释写成已由照片独立证明的结论。确认具体原因仍需状态对照、机械性能及相应分析。

这两张结果图的科普价值，在于提醒我们：发现裂纹是观察结果，给裂纹命名是进一步判断。 可以先如实记录位置、形态、材料、介质和时间，再决定需要什么证据；不要仅因为试条保持弯曲，就把所有表面损伤都称为环境应力开裂。

8 标准怎么用：范围、版本和方法调整都要交代

8.1 标准编号不是完整报告

ISO 175针对不受外部约束的塑料试样浸入液体后的变化，不覆盖环境应力开裂。3 ASTM D543包含浸泡以及规定应变条件下的介质暴露安排，公开说明也强调方法条件与应用相关性。4

在润滑脂研究中，浸没、包覆和薄涂通常需要明确描述。如果偏离标准规定的介质状态或操作，报告应写为参照相关方法并说明修改；不能只列一个编号，让读者误以为完整遵循了标准。

表10｜本文涉及的标准与实际用途

标准目录按2026年10月可检索的公开页面核对。正式执行应查阅项目采用的完整文本及最新正式版本；本文概述范围，不复制标准条文或代替操作规程。

8.2 从橡胶方法借鉴，不等于塑料按原标准认证

有些论文参照油液—密封材料的测试思路，再调整对象与条件。可以借鉴其对照、指标和记录方式，但必须保留“修改方法”的性质。D7216的对象是发动机油与典型密封弹性体。19 把它用于PA6研究的设计参考，不等于PA6成品脂已经取得该标准意义的合格结论。

同样，“两款脂能否混用”与“某款脂是否损伤POM”不是同一个相容性。D6185评价的是润滑脂二元混合物。21 选型表上只写“compatibility”时，应先确认对象。

8.3 哪一种方法更常用，要分应用回答

从公开资料能确认，浸泡、暴露后机械测试与受力开裂评价都有应用。本文没有找到足以支持统一使用率排名的行业统计，因此不把它们排成一张“最常用”榜单。

对于尼龙承载件，暴露后拉伸可直接提供材料性能变化；对于持续装配变形或开裂风险，受力暴露可直接提供对应证据；对于精密滑块，关键尺寸和功能是必要输出。企业或客户方法若对应用更有针对性，应在材料信息、条件、判据和复现性上进行比较。

如果所说“耐世特强度测试”是先暴露再做强度或拉伸评价，它属于第二条路线；具体是否还有其他步骤，要以实际方法文件为准。本文未取得完整企业规程，故不把其参数、使用范围或合格线补写成事实。

9 试验前后处理：很多争议其实来自这一段

9.1 清洁表面，可能同时改变试样

取样后残留脂会影响称重和外观，但强力清洗又可能引入另一种介质作用。应先验证清洗或擦拭程序的影响，并在各组使用一致的处理方式。

建议设置少量“仅后处理”的材料检查样，了解程序是否造成质量、尺寸或表面变化。若使用溶剂，要记录产品、接触时间、干燥条件及材料适用性；不能默认挥发快就没有影响。

称重时间也需要固定。出炉冷却、表面去脂、调节及等待，都会影响实际测量状态。报告可以记录“暴露结束后多长时间完成测量”，这样读者才知道数字对应哪个阶段。

9.2 质量变化不等于吸收量

称重反映的是净变化：可能同时有介质进入、材料成分迁出、残留表面脂以及状态变化。仅靠一个净增重值，无法把这些贡献拆开。

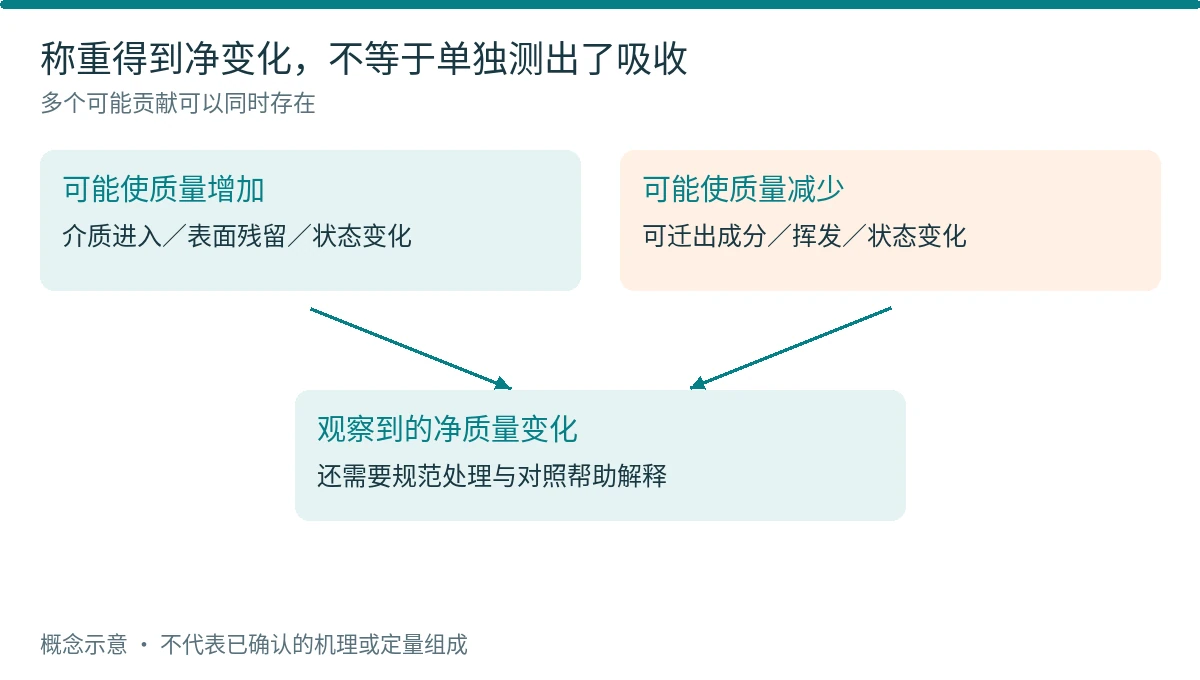

图12｜称重净变化的概念分解。毛工工程示意，表达可能混合的贡献；不表示每种材料都会发生所有过程，也不提供机理定量。

如果怀疑材料组分迁出，可以增加介质前后比较及适当的分析；如果怀疑吸收，则补充规范后处理、时间变化和必要的材料分析。先按证据逐步增加方法，通常比一次布置所有昂贵仪器更有效。

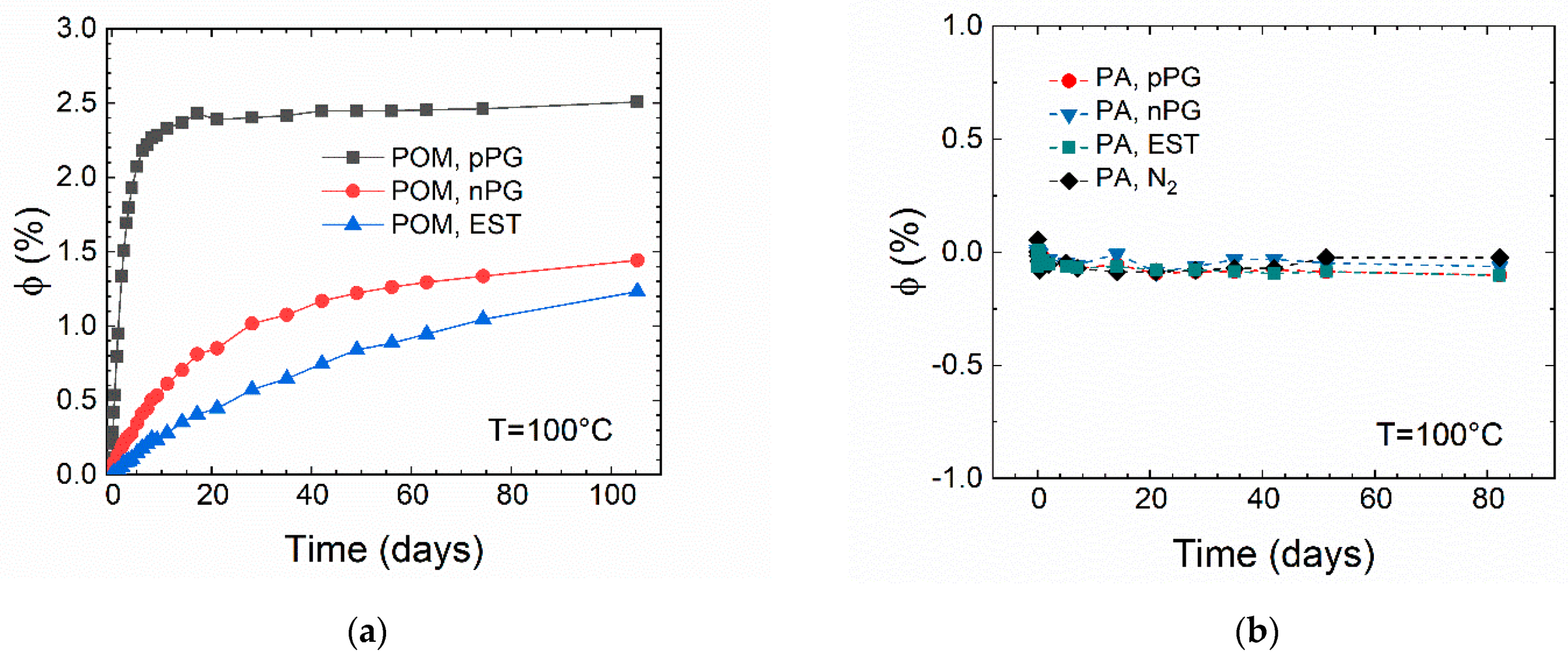

资料图7｜不同油液中POM与PA46的相对质量变化，原文Figure 3。 来源：Koplin等，2022，文献12；© 2022 原作者。原文与图源，按CC BY 4.0使用。完整图板保留，仅缩放及PNG转WebP；中文解读另写于下方。

入门看点： 左图是POM，右图是PA46；横轴是天数，纵轴是相对质量变化。先看材料和坐标，再比较同一图中的油液曲线。

进一步看： 两图均标注100℃。净质量变化可能同时涉及进入和迁出过程；右图接近零也不能单独证明机械性能或受力开裂已经合格。

表11｜容易影响结果解释的操作与记录

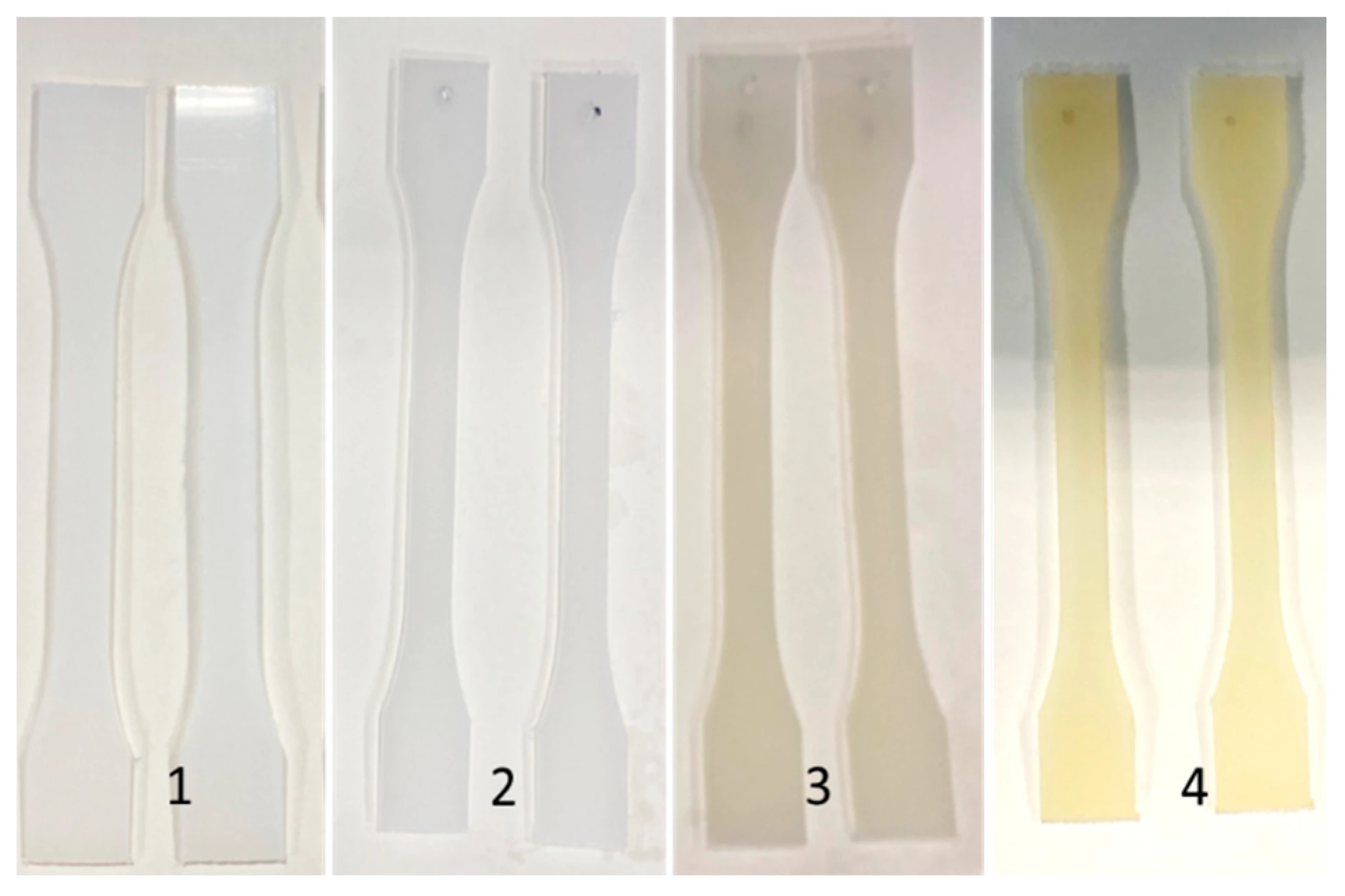

资料图8｜PA6原始样及POE暴露样，原文Figure 6，标号与温度对应关系保持原样。 来源：Tormos等，2024，文献9；© 2024 原作者。原文与图源，按CC BY 4.0使用。完整图板保留，仅缩放及PNG转WebP；中文解读另写于下方。

入门看点： 标号1是原始样，2、3、4分别对应20℃、90℃和120℃暴露。图片有助于理解为什么报告要保留外观记录。

进一步看： 颜色变化只是外观证据，需要与质量、机械性能及必要分析并读；不能从颜色直接算出性能保持率。

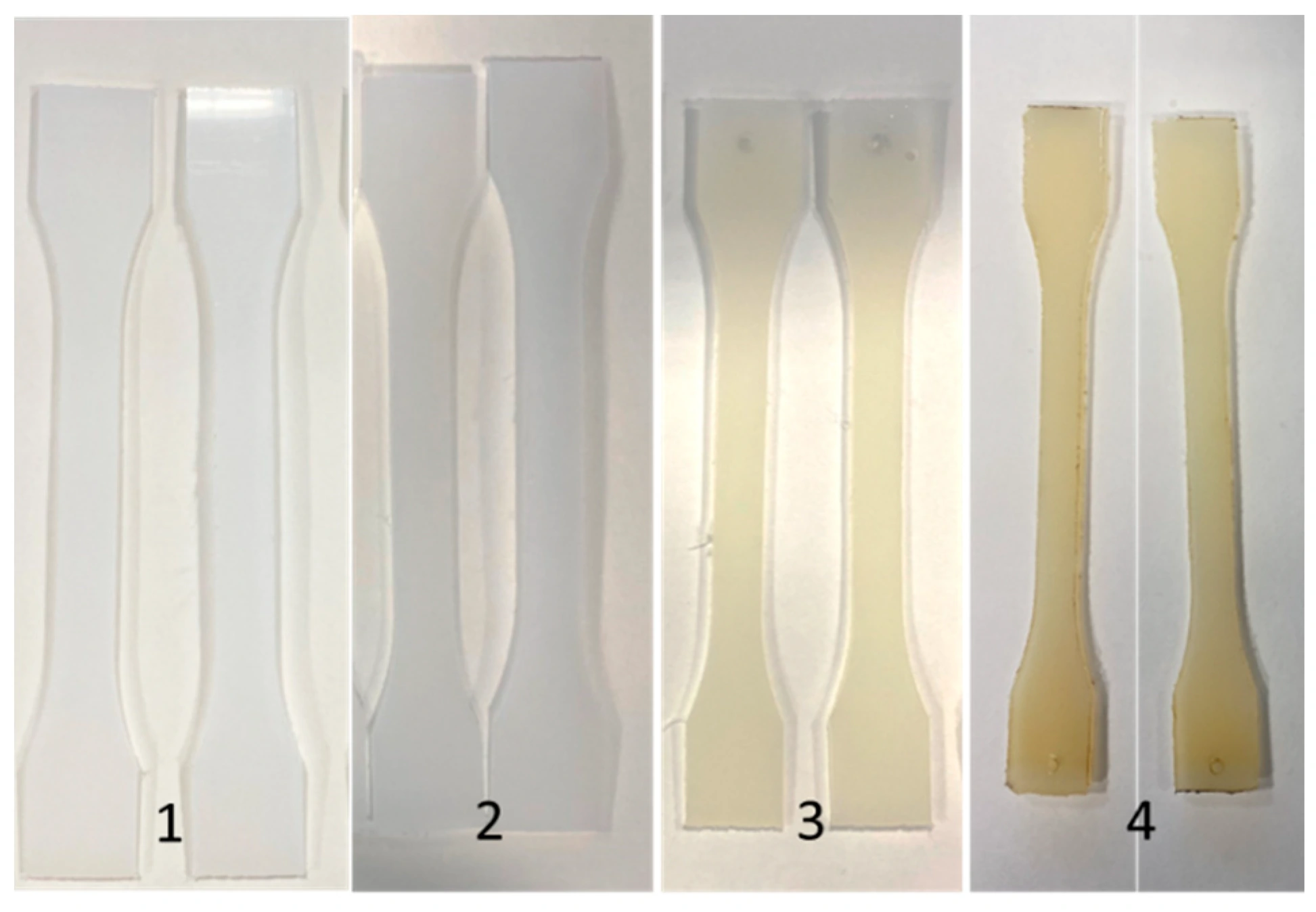

资料图9｜PA6原始样及PAO暴露样，原文Figure 7。 来源：Tormos等，2024，文献9；© 2024 原作者。原文与图源，按CC BY 4.0使用。完整图板保留，仅缩放及PNG转WebP；中文解读另写于下方。

入门看点： 采用与上一图相同的样条编号：1为原始，2、3、4对应20℃、90℃和120℃暴露，便于按条件对照阅读。

进一步看： 这是该论文的特定材料与基础油组合；不能把照片里的外观排序写成所有PAO脂和酯类脂的优劣排名。

10 如何安排一个可用、又不无限扩张的试验矩阵

10.1 先写风险，再增加维度

试验最容易失控的地方，是同时增加材料、候选脂、温度、时间、受力状态和重复数。更有效的方式，是用风险决定首轮必须覆盖哪些维度，再对关键组合加深。

如果项目是精密POM滑块，首轮关键输出可以是尺寸与动作阻力；如果是PA66承载齿轮，机械性能可与基础筛选同步；如果是带装配应力的PC部件，受力暴露应尽早进入矩阵。不要先把所有项目统一成一个“浸泡100h”的模板。

图13｜先筛选，再对关键组合增加机械、受力及零件验证。毛工建议的资源安排，不是固定标准流程；高风险项目可并行开展。

10.2 一个可调整的四层安排

表12｜四层验证安排（示例方案，条件由项目确定）

这套安排的作用是让每一项试验有明确的决策用途。不是所有项目都必须按顺序等上一层结束；已知开裂风险高或开发周期紧时，可以并行开展样条与零件测试。

10.3 重复数与样条数量要算在开始之前

机械测试常会破坏样条，不同时间点通常需要独立分组。若同一试样反复用于质量和尺寸测量，则应记录取样与再放回的扰动。不能把同一条样品的多次读数当成多条独立材料重复。

举一个资源计算示例：2款脂加1个无介质组，2个温度，3个终点，每个组合暂按5条独立拉伸样条估算，数量为3×2×3×5＝90条，再另加初始组及必要备用样。这里的5条只用于展示数量估算，不是本文规定的标准重复数。正式数量按采用的方法、数据波动与决策要求确定。

在完整矩阵中，先明确哪些输出可以来自同一试条，哪些必须分开。若为了测试伸长率已经拉断，就无法再把该样条送去下一时间点继续老化。这样的细节提前写清，可避免后期因样条不足改变方法。

10.4 时间点如何选

短期点有利于发现快速变化，中间点用于观察趋势，终点对应项目要求。非单调响应提示我们不能只凭一个终点倒推整个过程。11 但也不必为每一组安排无限多的时间点。

建议首轮对关键组合设置有明确用途的多个时间点，观察是否接近稳定、持续变化或出现转折。需要调整下一轮时，把依据写入记录。不要在看过结果后悄悄移走不利时间点。

11 怎样读数据：均值、分布、异常样都很重要

11.1 先看绝对值，再看比例

报告建议同时给出原始单位值、均值、样本数和合理的离散描述。保持率有助于比较，但不能遮住原始性能，也不应让不同起点的材料在一张百分比图里被误认成同等水平。

对于裂纹观察，给出失效样数／有效样数、检查间隔和位置，比只给一个平均时间更明确。若有未失效样，不应把它们按试验截止时间当成准确寿命混进均值。

11.2 异常样先调查，不应自动删除

夹持破坏、样条缺陷、标距测量失败与真实脆性破坏，意义不同。删除结果应有明确规则与记录，保留原始曲线及理由。结果离散较大时，不能只选一张“典型曲线”来代表整组。

对于GF材料，还需考虑试样方向和成型差异。对于实际件取样，应注明取样部位。实验室换用厚度不同的样条，也可能改变接触过程，不能只因为同样叫PA66便合并。

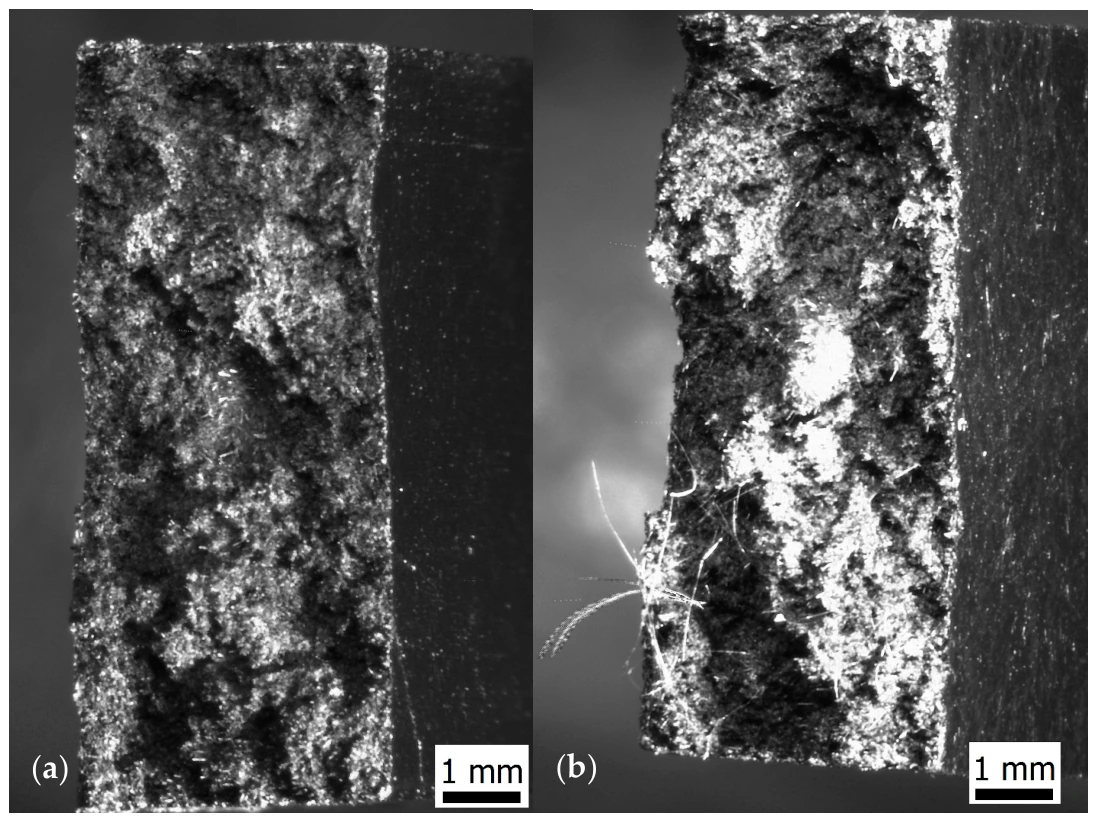

资料图10｜PA66-GF25拉伸断口，原文Figure 7，(a)、(b)及1mm标尺完整保留。 来源：Bastovansky等，2026，文献11；© 2026 原作者。原文与图源，按CC BY 4.0使用。完整图板保留，仅缩放及PNG转WebP；中文解读另写于下方。

入门看点： 这是断裂表面的近距离图，白色标尺为1mm。先认清观察尺度，再讨论表面差别；两图都来自拉伸后的样条。

进一步看： 左为初始干态参考，右为60℃调节8个月、24℃测试样。照片不能独自分离含水、热和介质影响，也不是环境应力开裂的直接证据。

11.3 加速温度不能未经验证换算寿命

升温可以帮助筛选，但可能改变材料状态、介质变化、氧气接触和主导损伤过程。一次高温试验通过，并不能直接换算成“实际使用十年”。

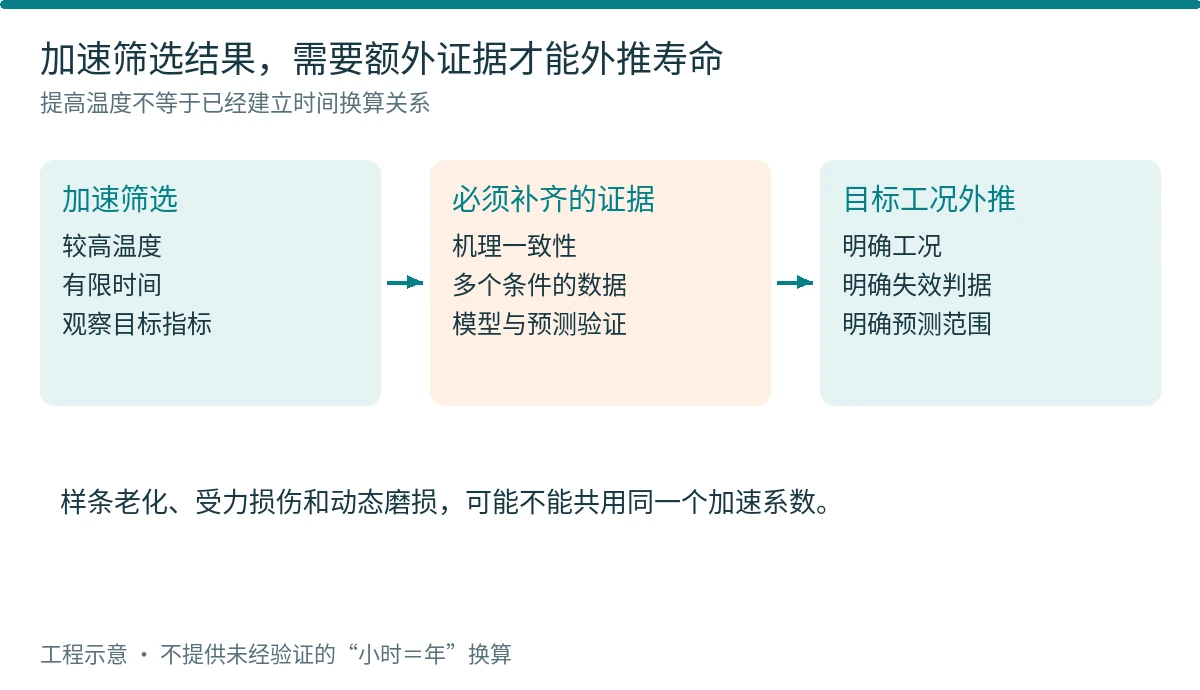

图14｜筛选结果到寿命外推之间，需要机理一致性、多个条件及模型验证。毛工工程示意，不提供温度—寿命换算公式。

若项目确实需要寿命模型，应建立适当温度与时间数据，识别失效指标，并验证模型对目标工况的预测。样条老化、受力损伤和动态磨损可能需要不同的模型，不能共享一个未经证明的加速系数。

12 从材料报告回到实际零件

12.1 润滑相容性与功能一起验收

Fraunhofer IWM的聚合物摩擦学资料强调具体材料配对及接触条件的重要性。22 对实际应用，材料状态测试与摩擦副测试应互相补充。

例如塑料齿轮的试验，可以围绕动作扭矩、磨损、背隙、噪音及裂纹安排输出；滑块可以关注启动与运行阻力、导向间隙和卡滞；保持架则需回到对应载荷与工作条件。具体选哪些指标，应由产品功能决定。

图15｜即使材料测试通过，也需验证润滑与功能；短期功能正常，也需验证材料的长期变化。毛工工程示意。图中不含产品评分或通用验收值。

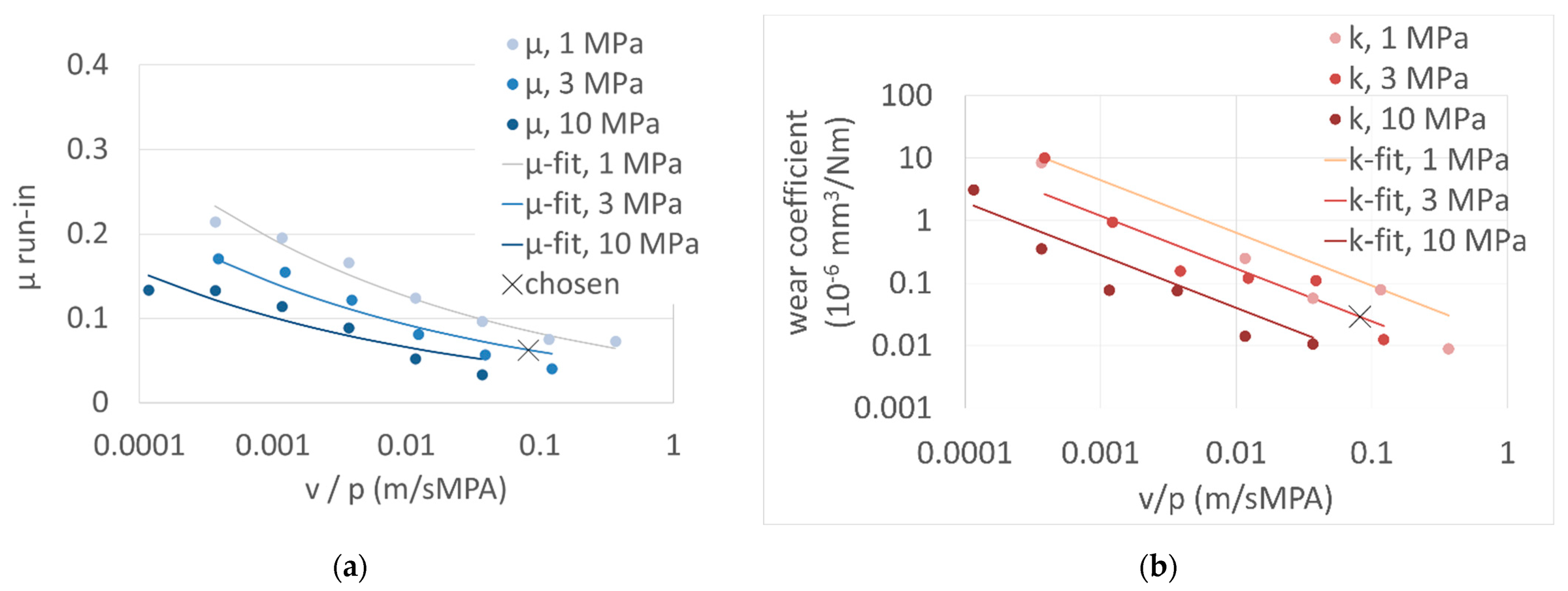

资料图11｜PA46—PAO的摩擦与磨损图谱，原文Figure 2。 来源：Koplin等，2022，文献12；© 2022 原作者。原文与图源，按CC BY 4.0使用。完整图板保留，仅缩放及PNG转WebP；中文解读另写于下方。

入门看点： 左图给摩擦响应，右图给磨损响应，不同符号对应不同压力条件。一条摩擦曲线不能代替磨损结果。

进一步看： 该图对象为PA46—PAO，不是POM。横轴是作者采用的组合参数，不能直接当作零件转速；阅读拟合前应查原文方法。

12.2 三个应用场景的设计示例

下面是用于方案讨论的场景，不是实际客户案例，也不是已完成的产品验证。

表13｜把测试指标接到零件风险（设计场景示例）

第一类场景不能仅看拉伸强度，还需确认机械指标与齿轮受力的联系。第二类场景不能用整体体积变化率推算全部间隙。第三类场景不能在无载样条通过后省掉装配件验证。

12.3 合格线应在试验前定义来源

合格线可以来自客户规范、材料或零件设计要求、既有认可组合的合理对照，以及项目形成的功能要求。不同来源应写清，不能看完结果后挑一个容易通过的限值。

例如拉伸保持率“至少某百分比”若没有设计关联，可能只是一个管理筛选条件。它可用于候选排序，但不足以单独说明产品安全裕量。零件功能要求及异常趋势，也应进入最终评审。

我建议验收时同时回答三个问题：绝对性能是否满足设计；暴露变化是否超过可接受范围；实际零件是否出现目标功能失效。把三个问题合并成一行“兼容”，会丢失有用信息。

13 一份可复核的相容性报告，至少包含什么

表14｜报告与审核模板（可直接用于项目沟通）

图16｜结论应能追溯到材料身份、条件、结果与判据。毛工独立绘制的报告示意；不代表认证标志。

报告的最后一句可以很具体：“某牌号、某批次材料与某产品，在约定暴露和受力条件下，通过指定材料指标；零件耐久另见报告编号。”这种表述比“适用于尼龙”更容易复核，也更容易支持后续变更管理。

实际网站阅读时，图和表应与这一段结论一起保存。单独转发一个数字图，可能把状态、单位和边界丢掉。图注因此不仅是出处，也承担了结果解释的一部分。

14 常见问题：把选型讨论落到可验证的条件上

表15｜选脂与测试中常见的问法

我的工程判断是：选脂可以借助材料相容性表，项目决定应建立在具体组合的测试证据上。 对尼龙，先讲清状态与指标；对POM，把牌号、受力和接触区功能接起来；对PP，保留关键尺寸与时间；对PC，把装配应力和介质清单带进评价。

下一次收到“与塑料相容”的产品说明，建议再看五件事：试过哪个材料牌号，接触的是哪款成品，怎样暴露，是否受力，按什么指标判定。信息齐全，选脂讨论才有共同的基础。

参考资料与延伸阅读

本文为多来源原创综述。文献事实在正文对应位置编号；测试矩阵、报告模板、场景和判断属于毛工的工程建议，不是新增实测结果。原有16幅配图独立制作：图4、6使用注明来源的有限数据，其余为方法或工程示意，图7、8、11仅为教学示例。资料图1—11来自文献[9][11][12]，依据各文正式正文标示的CC BY 4.0许可引入；作者、原图号、原文链接、许可及格式变化均在图注注明。新增中文读图说明属于本文的科普解释，不是原作者的新结论。原图中的标尺、坐标、图例和图板标记保留。资料图12—14按用户指定，从最初提供的花荣论文图30、36、37中提取，来源与页码随图注明；这三幅图不列入前述CC BY许可清单。未再分发整篇论文；图源与使用条件清单随素材包提供。

资料链接以官方目录、材料或润滑剂厂商页面、DOI及公开全文入口为主。链接可用于继续学习；标准实施应使用依法取得的正式文本。

[1] Nye Lubricants. Grease Base Oil Compatibility. 官方技术资料。用途：基础油概览与具体组合验证。

[2] FUCHS. Compatibility of lubricating greases with plastics and elastomers. 官方技术资料。用途：厂商相容性评价及弯曲条方法。

[3] ISO 175:2010. Plastics — Methods of test for the determination of the effects of immersion in liquid chemicals. 官方目录。用途：液体浸泡范围。

[4] ASTM D543-21. Standard Practices for Evaluating the Resistance of Plastics to Chemical Reagents. 官方目录。用途：介质评价方法与应用边界。

[5] ISO 527-2:2025. Plastics — Determination of tensile properties — Part 2: Test conditions for moulding and extrusion plastics. 官方目录。应结合ISO 527-1和项目指定版本。

[6] ISO 22088-3:2006. Plastics — Determination of resistance to environmental stress cracking — Part 3: Bent strip method. 官方目录。用途：弯曲条方法；留意正式修订进展。

[7] ISO 22088-2:2006. Plastics — Determination of resistance to environmental stress cracking — Part 2: Constant tensile load method. 官方目录。用途：恒定载荷方法；留意正式修订进展。

[8] BASF. Ultramid B3S BK00464 Polyamide 6. Product information, Jan 2025. 官方数据表。图4及表4的数据依据。

[9] Tormos B, Bermúdez V, Balaguer A, Giménez E. Compatibility Study of Polyamide (PA6) with Lubricant Bases for Electric Vehicle Applications. Lubricants, 2024, 12(2):54. DOI；论文页面。用途：PA6与基础油的温度、暴露设计。

[10] Sanchez-Sobrado O, Visniakov N, Bureika G, Losada R, Rodriguez E. Effect of the chemical surrounding environment on the physical and mechanical properties of aged thermoplastic polymers. Heliyon, 2024, 10:e24146. DOI；公开全文。材料章节PA66为33%GF牌号；本文不转载其原图。

[11] Bastovansky R, Kohar R, Madaj R, Weis P. Long-Term Thermo-Oil Conditioning of PA66-GF25: Non-Monotonic Tensile Response Under Combined Thermal and Lubricant Exposure. Polymers, 2026, 18(16):2008. DOI；公开全文。用途：长期时间点及解释边界。

[12] Koplin C, Oehler H, Praß O, Schlüter B, Alig I, Jaeger R. Wear and the Transition from Static to Mixed Lubricated Friction of Sorption or Spreading Dominated Metal-Thermoplastic Contacts. Lubricants, 2022, 10(5):93. DOI；论文页面。用途：材料—油液作用与摩擦副响应。

[13] Covestro. Makrolon — The chemical resistance. Edition 2016-12. 官方资料PDF。用途：PC、介质与应力的联合评价；保留历史版本性质。

[14] 花荣. 汽车转向拉杆球头摩擦系统的特种润滑剂研究[D]. 上海交通大学, 2013. 第4章，重点为印刷页43—51；图6数据来自表13、印刷页50。原始资料为用户提供的学位论文，本文未提供其公开再分发下载。

[15] ISO 291:2008. Plastics — Standard atmospheres for conditioning and testing. 官方目录。用途：调节与测试环境。

[16] ISO 62:2008. Plastics — Determination of water absorption. 官方目录。用途：塑料水吸收测量。

[17] Celanese. Hostaform / Celcon Acetal Copolymer POM. 官方材料页面。用途：POM材料家族与改性类型。

[18] ASTM D6184-22. Standard Test Method for Oil Separation from Lubricating Grease (Conical Sieve Method). 官方目录。用途：析油方法与动态外推边界。

[19] ASTM D7216-25. Standard Test Method for Determining Automotive Engine Oil Compatibility with Typical Seal Elastomers. 官方目录。用途：区分密封弹性体方法与工程塑料方法。

[20] Klüber Lubrication. Klüberplex BEM 41-141. 官方产品页面。用途：核对文献介质为成品润滑脂，不把密封材料说明推广为所有塑料认可。

[21] ASTM D6185-24. Standard Practice for Evaluating Compatibility of Binary Mixtures of Lubricating Greases. 官方目录。用途：区分混脂相容性与脂—塑料相容性。

[22] Fraunhofer IWM. Polymer tribology — Plastics in sliding and rolling contact. 研究机构页面。用途：零件与摩擦副测试的延伸阅读。
