PFPE 全氟聚醚：K、Y、Z 三种分子结构如何决定工业选型

同样叫全氟聚醚，为什么一类产品在低温与真空中表现突出，另一类却在某些金属接触和催化环境下更加稳定？NASA 的摩擦学研究为我们提供了理解这些问题的基础证据，但真正的答案，必须回到工业设备。

自绘工程插画，非真实设备照片。

PFPE（Perfluoropolyether）是一类分子主链含醚键、碳骨架高度氟化的合成流体。它的低挥发性、耐化学介质和宽温域能力，使它进入高温轴承、半导体装备、洁净真空机构以及化工设备。与普通矿物油、PAO或酯类油不同，PFPE的突出优势主要来自分子化学结构。

然而，PFPE并不是一种单一化合物。市场上常说的K、Y、Z，更准确地说是三种具有不同重复单元与合成路线的分子家族。油品性能还会随分子量、端基、分子量分布和添加剂体系而变化。本文讨论的是结构差异如何影响工程表现，而不是为任何一种类型排出绝对名次。[01][06]

理解K、Y、Z的关键，不是记住哪个更“高级”，而是明确什么结构在什么工况下带来什么收益或风险。

01 三种PFPE，用的元素相同，分子链却不同

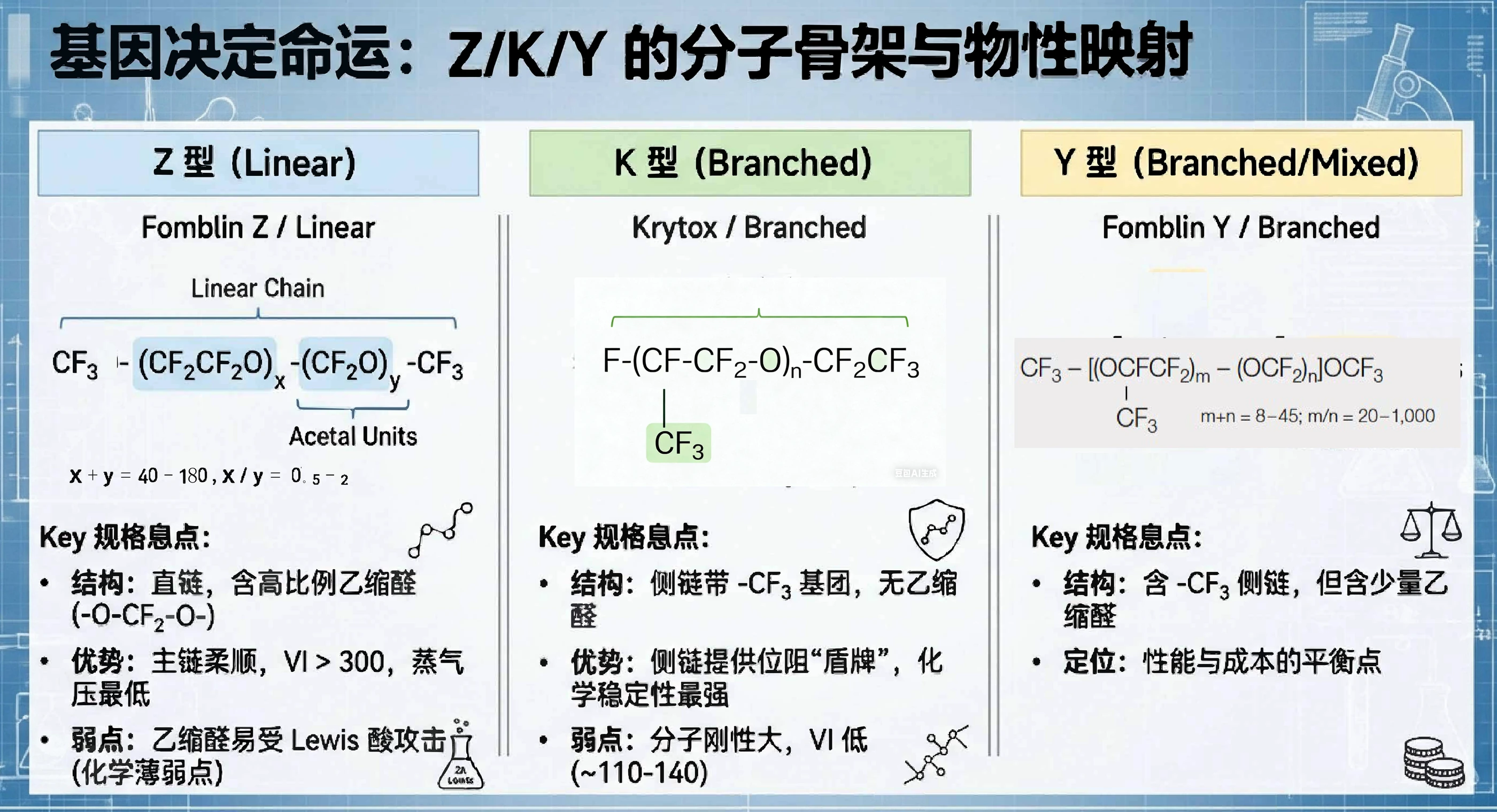

Z、K、Y 三类 PFPE 的代表性分子骨架示意。该图用于快速识别三类基础油在主链形态、侧链特征及缩醛单元上的结构差异，是理解后续黏温特性、催化稳定性与应用边界的结构起点。

依据NASA TM-106616 Table I及Lubricants 2023 Table 1重绘；仅表示理想重复单元，未描绘全分子。 来源 ↗

K型：以HFPO（六氟环氧丙烷）相关路线为基础，典型重复单元为 —O—CF(CF₃)—CF₂—，每个重复单元具有CF₃侧基；Krytox是典型的K型商品系列。Y型：同时含支化单元和 —O—CF₂— 单元，Fomblin Y是常见代表。Z型：主要含 —O—CF₂—CF₂— 与 —O—CF₂— 单元，是典型线性PFPE体系，Fomblin Z具有代表性。[01][05]

有时也会遇到D型PFPE，例如Demnum，其典型重复单元是 —O—CF₂—CF₂—CF₂—。NASA曾在若干摩擦试验中把K、Z、D放在同一组比较，因此本文在介绍这些实验时会适当保留D型结果，避免选择性引用。

仅仅通过这些简式就能识别三类典型骨架，但不能由此知道完整的链节排列顺序，也不能反推出某个商品的精确结构或端基。尤其是Y和Z型，CF₂O单元的比例、分布与端基设计都会影响实际性能。

02 合成路线不同，意味着不同的分子设计空间

依据NASA TM-106616及OECD 2024路线说明自绘。 来源 ↗

从经典商业工艺看，K型主要利用HFPO的阴离子聚合形成聚醚骨架；Y型由六氟丙烯（HFP）在氧参与下光氧化形成；Z型则来自四氟乙烯（TFE）相关光氧化路线。工业生产后还需要进行末端基团稳定化及不同分子量范围的分离或调控。[01][06]

• 平均分子量：通常与常温黏度、蒸气压和低分子量物种的蒸发倾向密切相关。不能只看K/Y/Z而忽略同一家族内的分子量跨度。
• 分子量分布：两款40℃黏度相近的油，低分子量组分比例可能不同，从而在长期高温或真空条件下表现出不同的质量损失。
• 端基结构：部分基础研究指出，Lewis酸环境中的热稳定性可能显著受端基影响。相同主链类型不等于相同降解起点。
• 纯度与杂质：残留小分子、前处理化学品及污染物可能影响蒸发、洁净度或特定材料相容性，特别值得半导体行业关注。

理解这些因素非常重要。市场上常有“PFPE能耐300℃”“Z型适合所有低温场景”一类过度简化的说法，而对于确定牌号，这些描述都不能取代产品实测数据。

03 黏温表现与承载油膜：结构优势不止一个方向

黏度是决定润滑状态的基本参数。对于通用工业应用，我们建议统一以 40℃运动黏度（cSt，mm²/s）作为基础油选型的主要标识，但阅读文献时必须严格保留原始测试温度。NASA的经典比较数据是20℃，不能误写成40℃。[01]

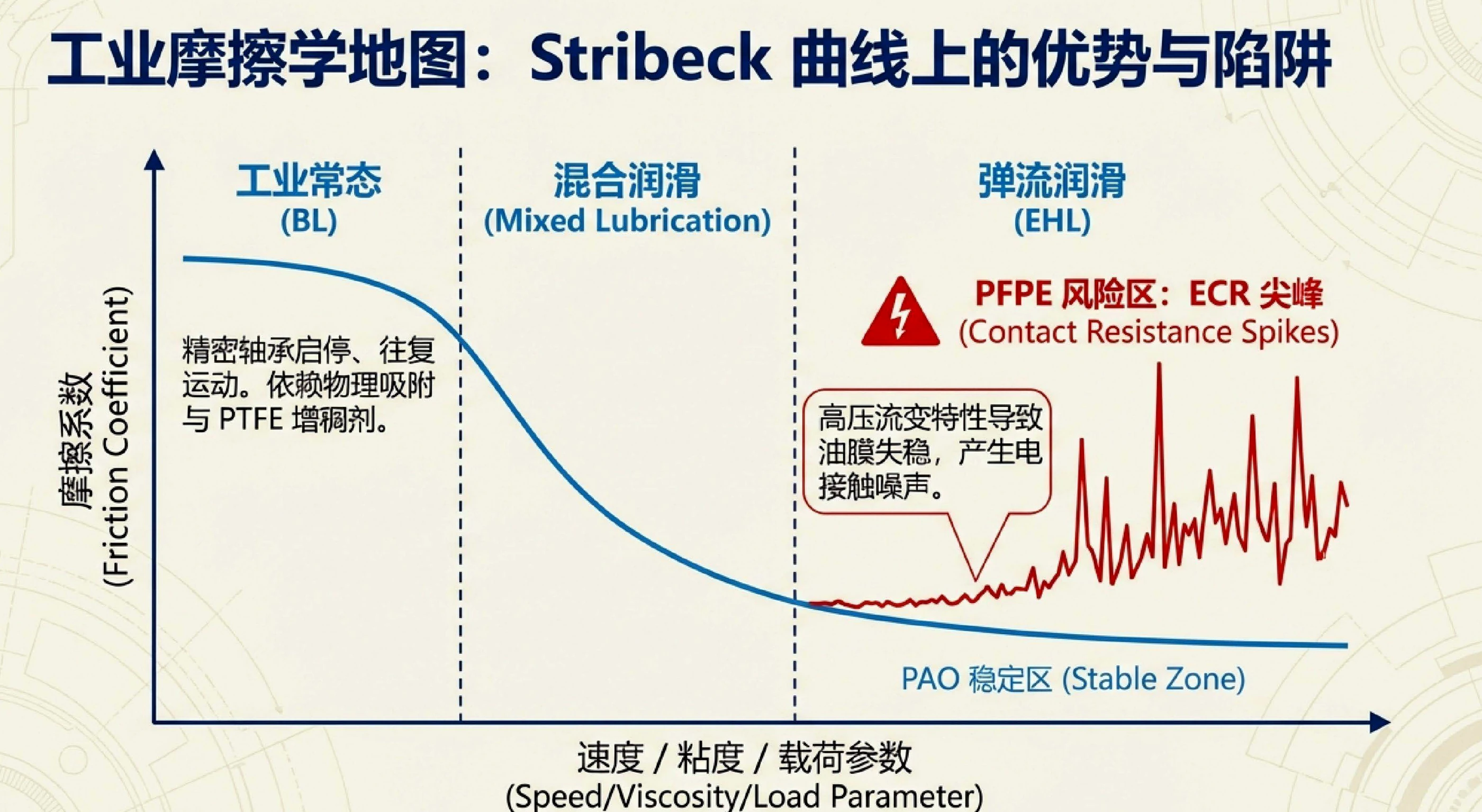

Stribeck 曲线视角下的 PFPE 适用区间示意。图中强调边界润滑、混合润滑与弹流润滑之间的工况转换，以及 PFPE 在部分高压成膜场景下面临的潜在风险，宜结合具体载荷、速度与材料体系理解。

原创工程示意；曲线非特定润滑剂的实测结果。 来源 ↗

一、Z型的黏温指数为什么可能很高？

分子结构会改变流动随温度变化的规律。NASA的研究归纳了直链醚分子中碳氧比例与黏温斜率之间的关系：某些低C/O比的线性链在温度变化时黏度保持得更稳定；侧基则可能增加黏温变化。相同温度下降幅更小，意味着更宽的设计余地，而不代表绝对不需要低温启动验证。[01]

依据NASA TM-106616 Table II中的VI数据重绘，注意样品不具有相同分子量。 来源 ↗

NASA TM-106616（1994）Table II 原始数据整理。样品分子量差异较大，不能用这张表把性能差别完全归因为结构；也不可与不同年份的厂商TDS直接混用。[01]

二、K型的压力—黏度响应为什么值得关注？

在高接触压力下，基础油的黏度会随压力变化。弹流润滑（EHL）的承载油膜，不仅取决于常压黏度，还与压力—黏度关系、入口温度和速度、接触几何等参数有关。

原创示意，非实际轴承剖面或实测油膜。

数据来自NASA TM-106616 Table IV；Z25在149℃系数为外推。 来源 ↗

NASA收录的实测数据显示，K 143AB 在38℃、99℃与149℃时的压力—黏度系数分别约为4.2、3.2和3.0（单位10⁻⁸ Pa⁻¹）；Z25相应为1.8、1.5和1.3，其中149℃值来自外推。[01]

Z型在黏温特性上有明显潜力；K型在所比较的高压条件下表现出更高的压力—黏度系数。两者并不互相矛盾。

真正的工程判断必须基于具体入口黏度、速度和接触载荷。更高的压力—黏度系数可能有利于EHL成膜，但这并不自动等于更低的摩擦、更低的搅动损失或更长的边界磨损寿命。

04 真空性能：挥发和爬移必须分开讨论

原创物理机理示意，不对应实际液滴形貌测量。 来源 ↗

PFPE常用于高真空或洁净设备，一个重要原因是可以通过选择较高分子量、合适结构的产品获得很低的蒸气压。但低蒸气压不等于零迁移。NASA指出，PFPE较低的表面张力也可能使它们沿某些固体表面扩散，对敏感光学面和腔内结构造成迁移污染。[01]

这里需要区别四个概念：蒸气压是一定温度下的挥发倾向；蒸发质量损失取决于特定温度与时间；放气（TML/CVCM）用于描述真空下的挥发/可凝组分；爬移则与液体润湿和固体表面能有关。它们不能互相替换。

• 真空泵｜关注工作流体功能：Y型PFPE广泛存在于专用真空泵油系列中，核心指标除挥发性外，还包括泵工作过程中的介质相容性、清洁度与长期稳定性。
• 真空腔内轴承｜关注运动接触与污染：需要另外考虑摩擦磨损、油膜补给、放气、颗粒生成和油品保持。不能用真空泵油规格直接替代轴承脂评价。

若用户设备属于晶圆、光学或高纯气体系统，建议把RGA、TML/CVCM及污染敏感性的评价放进选型流程；如采用成品脂，还应单独评价增稠剂体系和微量组分。

05 为什么PFPE化学上稳定，却可能在金属接触中降解？

PFPE最容易被误解的地方，就是把“高热稳定性、优异化学惰性”误认为“在所有摩擦条件下都不会发生反应”。实际上，金属表面的局部高应力、氧化膜破坏、新鲜磨屑和局部温升，可能创造出普通恒温老化试验无法复现的反应环境。

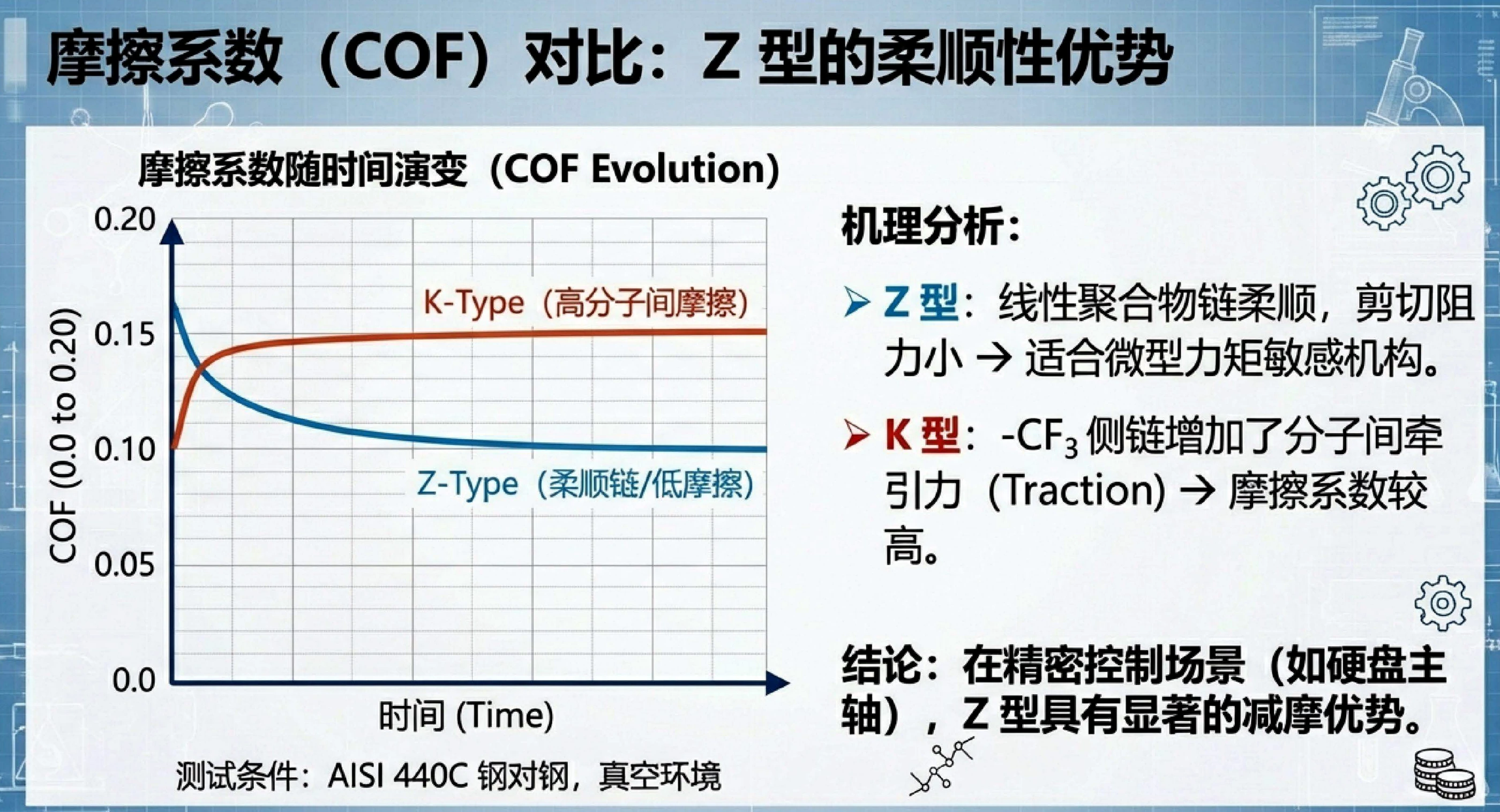

Z 型与 K 型在特定真空摩擦条件下的摩擦系数演变示意。该图主要说明两类分子结构在剪切响应上的差异，可用于理解精密低力矩机构中“低摩擦”这一优势的来源，但不直接等同于磨损水平或寿命结论。

NASA的工作指出，PFPE在边界润滑接触中会产生含氟降解物，继而与金属表面或氧化物反应，形成金属氟化物。这些氟化物有时对降低摩擦有帮助，但也可能表现Lewis酸活性，催化PFPE分子进一步裂解，并产生更多反应性组分。[01][03]

根据NASA TM-106616及Gleirscher等2023研究重绘，为机理模型而非普遍工况结论。 来源 ↗

Lewis酸与缩醛结构：为什么Z型需要特别关注？

依据2023年开放论文中的结构—催化反应讨论重绘。 来源 ↗

Z型分子链中的某些 —O—CF₂—O— 缩醛型连接单元，在特定Lewis酸催化条件下可参与主链断裂相关反应。经典K型骨架不具有同样比例的这种缩醛单元，因此一些研究发现其典型链段在FeF₃作用下明显更稳定；Y型也有CF₂O单元，但具体比例和分布与Z型不同。[05][08]

这里还有一项容易忽略的机理边界：金属氟化物不只是“腐蚀产物”或“润滑保护膜”中的某一个标签。它的作用与化学组成、厚度、位置、摩擦状态及周围PFPE化学结构共同相关。对工业现场的实际诊断，应从试验和残留证据判断，而不是看见含氟信号就下结论。

06 2023年的加速老化实验，让结构差异变得非常直观

Gleirscher等人在《Lubricants》发表了一项对比研究：将Z型Fomblin Z25和K型Krytox 143AC置于180℃、200℃、220℃，并设置1 wt.% FeF₃催化剂条件，连续考察至2000小时。分析项目包括质量损失、FTIR、动态黏度和球盘摩擦试验。[05]

96.9%为研究公布的220℃/12h/1 wt.% FeF₃质量损失，非轴承寿命。 来源 ↗

96.9% —— Z25 / 220℃ / 1% FeF₃ 12小时质量损失

3档 —— 180 / 200 / 220℃ 对比温度

2000 h —— 计划观察上限 非设备寿命

在加催化剂的高温条件下，Z25表现出非常快速的质量损失和结构变化，而Krytox 143AC在研究条件下没有出现对应程度的明显降解。相反，没有加入FeF₃的油品在试验范围内没有出现同等级别的退化。这个结果直接说明：同样的温度，是否存在活性催化物种可能比某些产品宣传中的“最高温度”更关键。[05]

工程边界：研究向样品中直接加入了1 wt.% FeF₃，用于加速和揭示机理。工业轴承里FeF₃的实际形成量、分布和反应速率通常未知，不能据此说Z型基础油在220℃“一定12小时失效”。也不能用这项实验替代实际轴承耐久评价。

文中的曲线为依据论文已核实数值重绘的原创图。样品照片、完整质量损失曲线、FTIR 与摩擦变化曲线可查阅参考文献 [05] 原文。

07 NASA的实验揭示：最低摩擦系数，不一定等于最低磨损

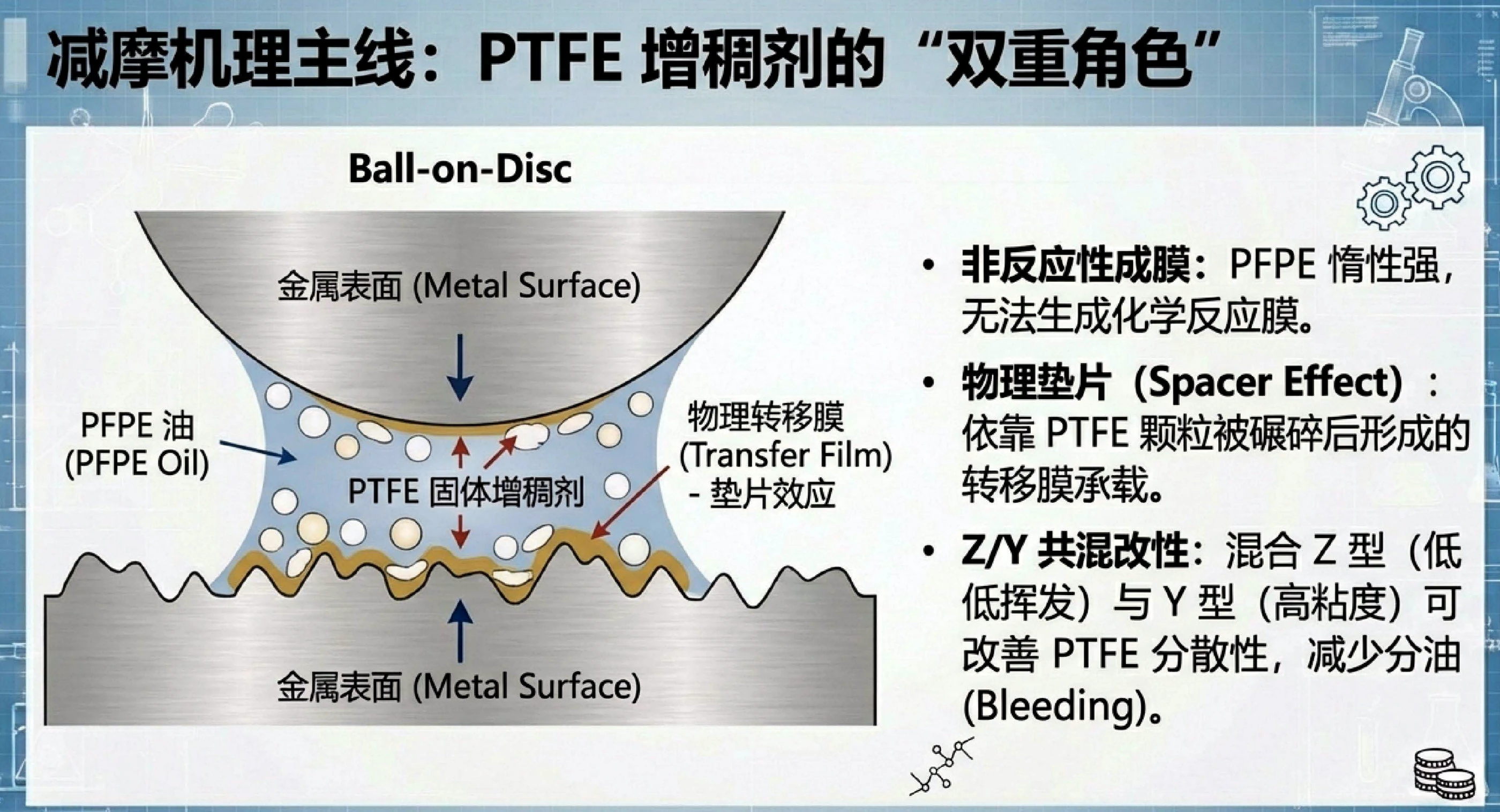

PFPE/PTFE 润滑脂中增稠剂作用机理示意。图中突出 PTFE 作为物理承载与转移膜形成媒介的角色，用于说明成品脂表现取决于基础油、增稠剂和接触表面的协同作用，而非仅由基础油本身决定。

原创结构示意，实验信息来自NASA TM-106257。 来源 ↗

1993年的NASA真空四球研究，采用直径9.5 mm的440C不锈钢球，室温约23℃、100 rpm、载荷200 N和600 N，并比较干燥空气与高真空条件。三种油是Fomblin Z25、Krytox 143AB以及D型Demnum S100。[02]

NASA TM-106257实验结果的定性重绘；右侧不代表具体磨损数值。 来源 ↗

报告记录：Fomblin Z在稳定状态下给出的摩擦系数很低，在空气中约0.11、真空中约0.10；但在600 N的真空试验中，磨损表现明显较差。Krytox在两种环境中没有出现类似的初期高摩擦峰值，而Fomblin Z与Demnum在较高载荷下可出现类似短时擦伤的摩擦变化。[02]

结果提醒工程师，任何单个摩擦系数都只是特定温度、载荷、速度、材料与试验阶段的结果。更低的平均摩擦系数，不一定意味着更小的磨损体积、更少的腐蚀产物或更长的寿命。

XPS告诉我们，金属表面的确发生了化学变化

NASA随后针对440C表面进行XPS研究，发现三类PFPE在滑动后均可在表面检测到无机氟化物和有机分解产物，Krytox 143AB在测试的三款产品中反应性最低。更有意思的是，磨斑之外也检测到金属氟化物，提示COF₂等反应性物种可能离开接触区后继续与附近表面作用。[03]

润滑添加剂能否改变PFPE的边界润滑表现？

NASA 1996年的另一项研究，把六类候选添加剂各以1 wt.%加入HFPO路线的PFPE中，在约23℃、200 N、真空四球条件下测试。其中五类添加剂使平均磨损率至少下降55%，酰胺和亚硫酸酯组的降幅至少达到80%；但苯并噻唑没有明显改善。[04]

因此不能说“PFPE无法进行抗磨改性”。真正的难点在于基础油中的溶解度、添加剂与金属表面的作用，以及长期化学稳定性。这些研究也说明，最终在设备里工作的不是一种抽象的K/Y/Z结构，而是具体基础油+具体配方+具体摩擦副。

08 基础油好，不意味着以它制造的润滑脂一定寿命长

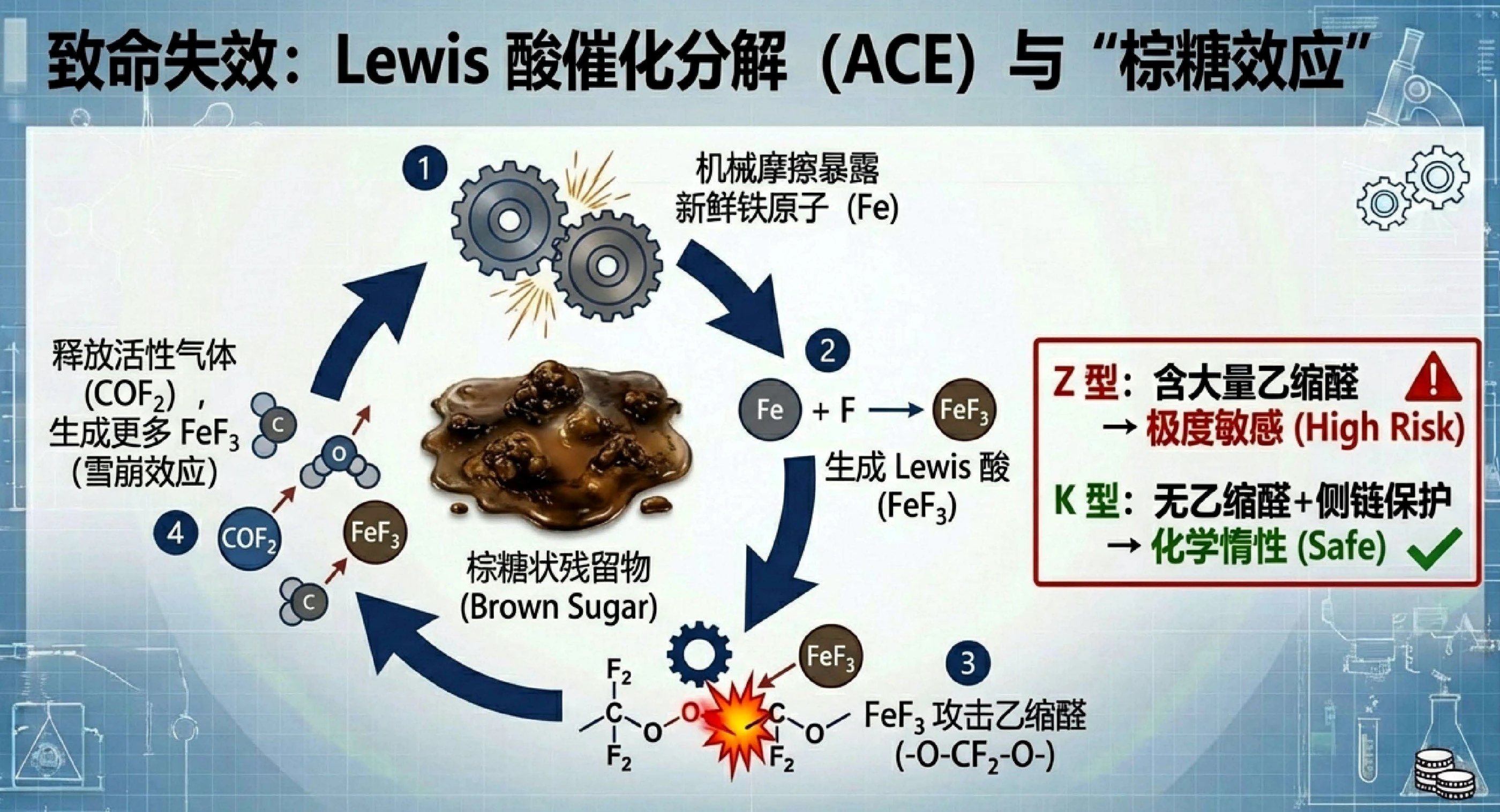

Lewis 酸催化降解与“棕糖效应”机理示意。该图用于概括活性金属表面、金属氟化物与 PFPE 分子之间可能形成的失效链条，重点在于帮助读者建立风险识别框架，而非将所有现场残留物简单归因为同一机理。

原创机理示意，非PTFE实际显微结构。 来源 ↗

工业润滑中大量采用PFPE/PTFE体系。PTFE作为增稠剂建立润滑脂的结构，PFPE基础油则承担主要的流体润滑功能。但润滑脂能否持续向接触区补给少量油，往往决定设备的实际表现。

析油过快，会使脂量下降、油迁移和污染风险增加；析油过少，则会使接触区发生饥饿润滑。高温还可能改变增稠网络、基础油黏度、挥发损失与脂体保持能力。单看基础油的热分解温度，无法预测润滑脂在轴承里的真实寿命。

2025年发表于《Scientific Reports》的洁净真空润滑脂研究，专门将Y型Fomblin YR1800与Z型Fomblin Z25组合，用于在析油、低放气和摩擦寿命之间寻找平衡，并进一步研究PTFE增稠剂含量。研究说明了基油混合与配方开发同样是PFPE工程技术的一部分，而不是永远在K/Y/Z中做单选。[09]

对轴承、丝杆、齿轮等应用，润滑脂的供油能力、增稠剂结构和机械寿命，必须与分子结构一起评价。

09 把基础研究翻译成四类典型工业问题

原创工业设备示意，并非厂商设备照片。

1. 高温金属轴承：重点是高温供油与长期磨损

K型某些结构的催化稳定性优势值得关注，但不能直接推出任何K型成品脂都更长寿。高温轴承选型至少应同时确认40℃基础油黏度、实际轴承外圈温度、转速、负载、润滑方式、填脂量和寿命试验。对于速度较高的轴承，还需要额外考虑搅拌阻力、内温升与供油不足。

2. 半导体与洁净真空：重点是放气、迁移和颗粒

泵工作油和腔内运动机构润滑脂应分开选型。前者更重视工作流体的低挥发与介质化学相容性；后者除低放气外，还必须关注精密导轨、滚动轴承、传动机构的微小磨屑与润滑脂保持。Y型真空泵油、低挥发Z型以及适当等级的K型都有候选空间。

3. 高温FFKM或其他往复密封：重点是相容性与长周期润滑保持

PFPE与多种弹性体具有良好配伍潜力，但特定FFKM胶料仍要进行真实试验。长期往复密封的故障不一定由基础油热降解引起，也可能是润滑脂迁移、固液分离、接触面过度磨损或污染物进入。推荐重点评价体积/硬度变化、启动力、漏气、密封磨损和残留油脂状态。

4. 化工阀门和耐强介质设备：重点是介质适配与认证

PFPE的耐化学介质能力是明显优势，但并不意味着所有PFPE都能在氧气、强氧化剂或超高压工况中直接通用。对于氧气系统、氯气系统及高纯设备，还需要结合适用规范、清洁度、材料相容性、设备制造商要求和具体牌号认证进行确认。

10 选型对照：先看设备真正怕什么，再筛选PFPE类型

这里只提供评估路线，不替代正式的产品推荐。

最终选型

11 发生变色、变干、积聚残留时，怎样判断原因？

原创工程分析流程。 来源 ↗

“红糖现象”（Brown Sugar Phenomenon）用于描述部分PFPE在特定Lewis酸催化降解背景下生成棕褐色、颗粒状或黏稠残留物的现象。Nye Lubricants对此做过专门研究。名称来自外观，不是严格的化学分类。[08]

客户发现润滑脂变成褐色、黑色或变干，可能来自PFPE分子降解，也可能来自金属磨屑、外部污染、混脂、增稠结构变化、油挥发和析油不平衡。不能单凭颜色就判定FeF₃催化反应。

这一步体现的是“机械工况→摩擦副→润滑状态→材料分析”的路径，而不是仅依赖某个分析仪器的单一结果。对于复杂失效，最好保留新品、使用后产品以及相同批次的未使用对照品。

12 看实际牌号：K型油的40℃黏度跨度有多大？

下面的数据来自Krytox官网通用产品系列。它与NASA的20℃研究数据采用不同温度，专门列在此处，以便工程师回到工业实际常用的40℃运动黏度。[07]

依据Krytox官方一般用途油品资料重绘。 来源 ↗

典型值不是保证值。最高工作温度与润滑脂持续工作寿命不能直接画等号。该表仅示意同类型不同黏度牌号的差异。

Y型的工程数据不可忽略

市场上Fomblin Y25的一组典型数据为40℃黏度约80 cSt、100℃约10 cSt、黏度指数108、倾点约−35℃。这说明Y型同样具有成熟的工业润滑与真空用途，不应因为NASA对K/Z研究更多，就在一般工业文章中将Y型淡化为过渡类型。[11]

对Z型，则应关注其低挥发和较高VI的价值，并同时确认特定摩擦材料、边界润滑条件和催化环境下的实际寿命。对工业采购，最终还需要核对厂家最新TDS、SDS与适用认证。

13 五个容易误读的PFPE结论

• 误解一：“Z型低温表现好，所以在所有轴承里都更好。”：低温黏度和倾点只是启动条件的一部分。轴承寿命还取决于边界磨损、催化稳定性及成品脂供油。

• 误解二：“K型耐Lewis酸，所以永远不会降解。”：NASA也观察到K型油在金属滑动后存在反应产物。其优势是特定结构、特定催化路径的相对稳定性，不是化学绝对惰性。

• 误解三：“真空低蒸气压就代表洁净。”：还要考虑低分子量组分、增稠体系、可凝污染、表面爬移和运动磨屑。

• 误解四：“基础油最高耐温300℃，脂就能连续工作300℃。”：成品脂寿命受到增稠剂、析油、蒸发、密封和接触状态共同控制，必须实测。

• 误解五：“PFPE化学稳定，所以不需要考虑PFAS合规。”：OECD已专门讨论PFPE的化学身份、生产、使用、杂质及环境释放。实际合规应依据用途、司法辖区与具体物质判断，不能从“PFPE”三个字直接推出全面合法或全面受禁。[06]

真正的工业选型，是化学结构与摩擦工况共同决定的

PFPE的价值来自其独特分子化学，但设备能否获得长期可靠润滑，仍取决于材料接触、润滑状态和成品配方。K、Y、Z的差异首先值得理解为结构差异，再转化为黏温、真空、压力—黏度、催化稳定性和供油能力的具体评估指标。

NASA基础研究特别重要，因为它揭示了常规产品资料很难告诉我们的风险：在边界接触中，金属表面可以同时帮助形成润滑反应膜，又催化PFPE自身的分子降解。这一机制不是要求我们否定某一类PFPE，而是提醒工程师在真正的设备条件下验证。

参考资料与图表溯源

本文配图为原创矢量重绘或工程示意图（其中 5 幅依据公开资料整理），不调用外部图床。文中明确数值均可由下列来源查询核对；图注不宣称插画为 NASA 原始图或商业设备实拍照。

1. Jones, W. R. Jr. Properties of Perfluoropolyethers for Space Applications. NASA TM-106616, 1994. Table I、II、IV；Figures 3–9。NASA原文PDF ↗
2. Masuko, M.; Jones, W. R. Jr.; Helmick, L. S. Tribological Characteristics of Perfluoropolyether Liquid Lubricants under Sliding Conditions in High Vacuum. NASA TM-106257, 1993. NASA原文PDF ↗
3. Herrera-Fierro, P. et al. XPS Analysis of 440C Steel Surfaces Lubricated with Perfluoropolyethers under Sliding Conditions in High Vacuum. NASA TM-106548, 1994. NASA NTRS ↗
4. Evaluation of Boundary-Enhancement Additives for Perfluoropolyethers. NASA, 1996/1997. NASA NTRS ↗
5. Gleirscher, M. et al. Accelerated Thermo-Catalytic Degradation of Perfluoropolyether (PFPE) Lubricants for Space Applications. Lubricants 2023, 11, 81. 开放论文 ↗（CC BY 4.0；建议核对原始 Figure 1–7）。
6. OECD. Synthesis Report on Understanding Perfluoropolyethers (PFPEs) and Their Life Cycle. 2024. OECD原文 ↗
7. Chemours Krytox. General Purpose Lubricants. 官方产品数据表；GPL 101–107 基础油40℃黏度及估计温度范围。官方数据 ↗
8. Stubbs, A. W.; Galary, J. T. Preventing the Brown Sugar Lubricant Phenomenon. Nye Lubricants. 技术报告入口 ↗
9. Schüler, F. et al. Development of Novel Lubricant Formulation for Cleanroom and Vacuum Application. Scientific Reports, 2025. 开放论文 ↗
10. 辛虎、张春辉、王铁峰：《全氟聚醚合成工艺及性能分析》，《现代化工》，2025年45卷增刊2，39–42。论文摘要 ↗
11. Kurt J. Lesker Company. Fomblin Y PFPE Lubricants. Y25 与其他Y系列典型数据。技术参数 ↗
