蜗轮蜗杆自锁与润滑脂摩擦系数 μ：把“天然自锁”讲清楚，也把风险讲透

蜗轮蜗杆自锁与润滑脂摩擦系数 μ：把“天然自锁”讲清楚，也把风险讲透 封面

在车窗升降、天窗、座椅调节、门锁执行器等机构里，蜗轮蜗杆几乎是标配：传动比大、体积小、成本友好，还“看起来天然自锁”。但制造业现场同样常见：

• 新件 OK，跑一段时间后开始慢回退/慢滑

• 高温暴晒后更明显

• 结构没改，材料没改，换了润滑脂或批次就踩线

这类问题的共同根因往往落到同一个关键词：润滑脂决定的有效摩擦系数 μ。而蜗轮蜗杆自锁本身就是一个典型的“临界摩擦系统”，μ 轻微漂移就可能跨过边界。

1）先把自锁公式写明白：不是玄学，是一条不等式

蜗杆的螺旋面（螺纹）在力学上可以等效成“斜面”。负载想反推蜗轮→蜗杆，相当于“物体想沿斜面下滑”。于是蜗轮蜗杆的自锁判定，来自最经典的带摩擦斜面静力学。

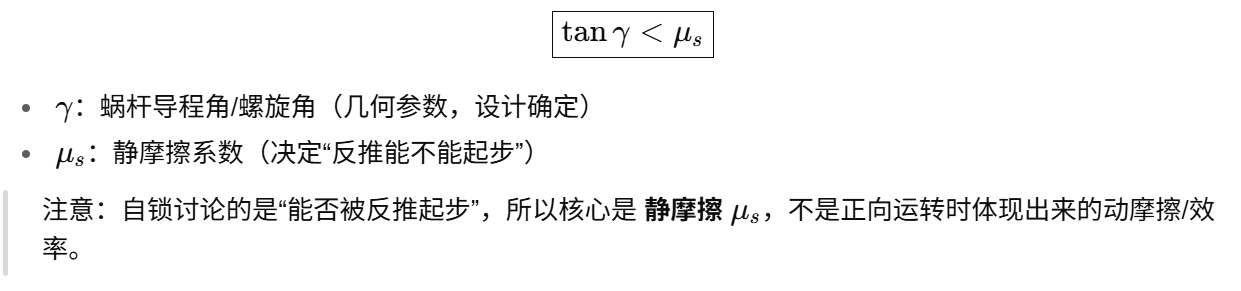

自锁判据（工程常用）

自锁判据（工程常用）

2）公式怎么推导出来的？——用“斜面模型”一步推到位

把蜗杆螺旋面展开，相当于一个倾角为 γ的斜面。设等效载荷为 W（沿重力方向或等效反推力），分解到斜面上：

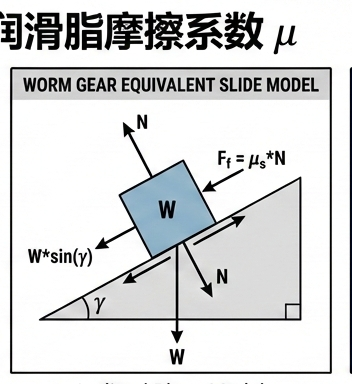

蜗轮蜗杆自锁与润滑脂摩擦系数 μ：把“天然自锁”讲清楚，也把风险讲透 图 3

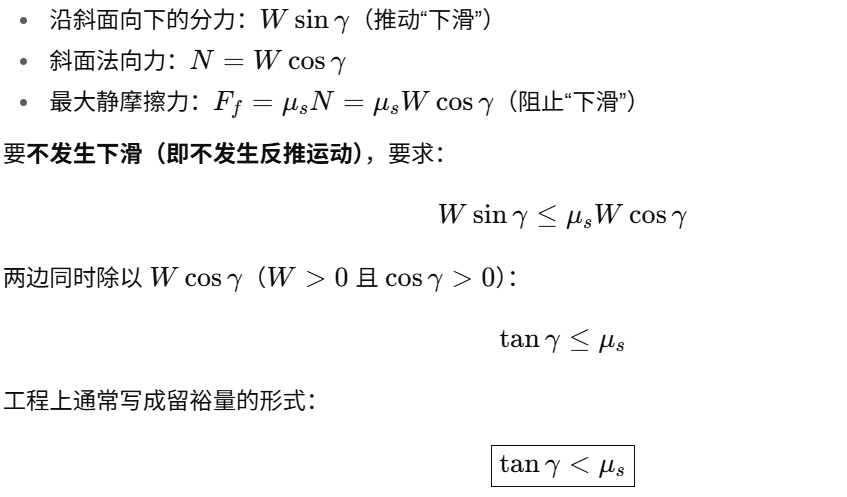

蜗轮蜗杆自锁与润滑脂摩擦系数 μ：把“天然自锁”讲清楚，也把风险讲透 图 4

这就是蜗轮蜗杆自锁判据的来源：几何角度决定“想滑的趋势”，摩擦系数决定“能抗住的能力”。

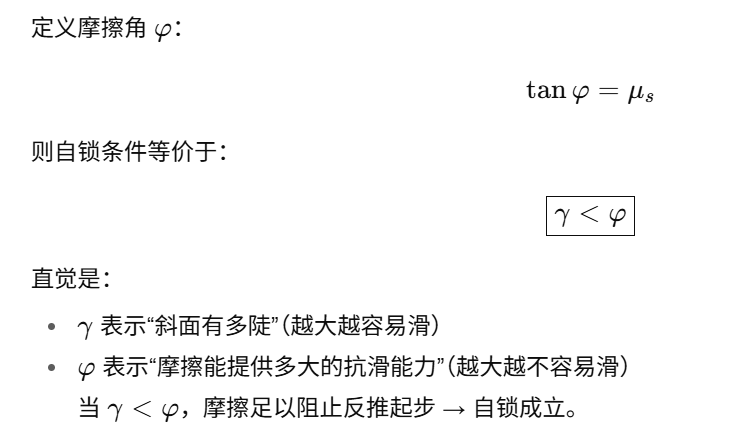

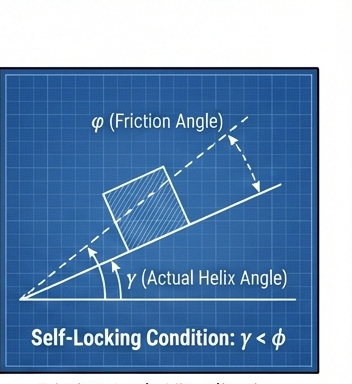

3）摩擦角怎么理解？为什么很多教材用“摩擦角”说自锁？

3）摩擦角怎么理解？为什么很多教材用“摩擦角”说自锁？

3）摩擦角怎么理解？为什么很多教材用“摩擦角”说自锁？

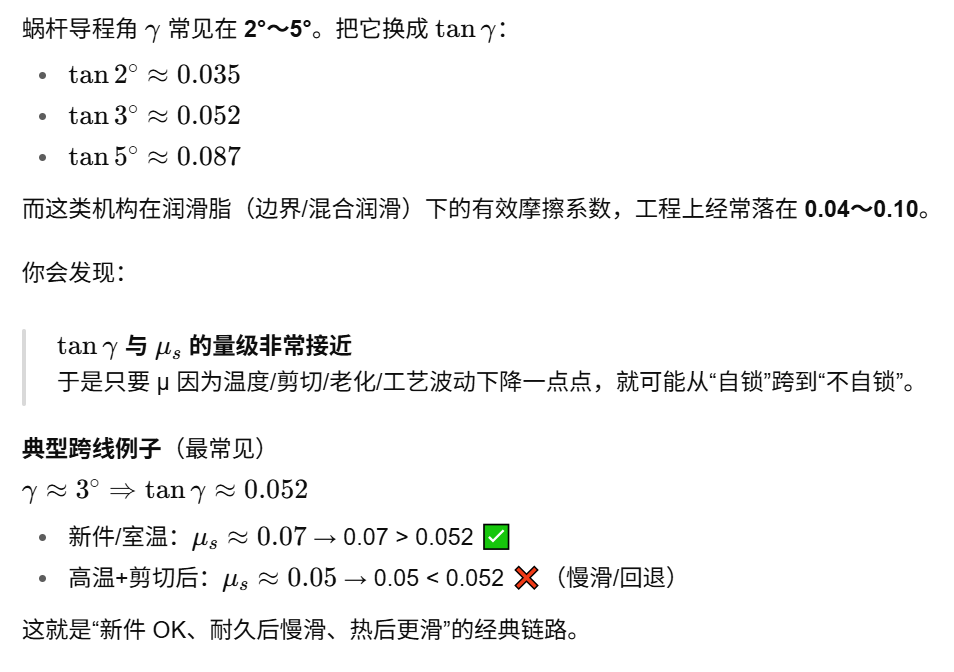

4）为什么 μ 在蜗轮蜗杆自锁里“特别关键”？——因为你们常常在踩线

4）为什么 μ 在蜗轮蜗杆自锁里“特别关键”？——因为你们常常在踩线

4）为什么 μ 在蜗轮蜗杆自锁里“特别关键”？——因为你们常常在踩线

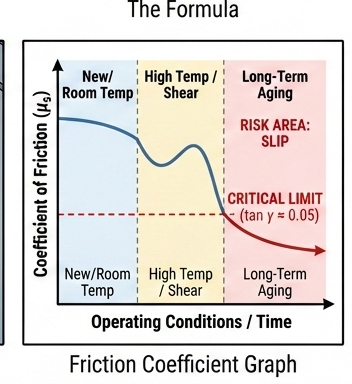

5）别再问“这款脂的 μ 是多少？”——要问“最不利工况下 μ 的下限是多少？”

5）别再问“这款脂的 μ 是多少？”——要问“最不利工况下 μ 的下限是多少？”

润滑脂的 μ 不是常数。你在自锁系统里面对的是：

有效 μs ​ = 材料/表面 × 工况 × 润滑状态 × 脂配方 × 使用演化

同一款脂，换了温度、剪切历史、表面形貌、装脂量与迁移状态，μs可能变化到足以决定自锁成立与否。

6）哪些因素会把 μ 拉低到危险区？——按自锁敏感度排序

6.1 温度（尤其高温停放/热浸）

• 基础油粘度下降、稠化剂结构软化、油析出（bleeding）加剧

• 啮合区更“油化” → μs更容易下降现象：热后保持位移变大、热停放后更滑。

6.2 剪切与耐久（跑一段才出问题）

• 强剪切破坏稠化剂网络，油/皂分布改变

• 边界膜形成后可能更低剪切现象：新件锁得住，耐久后开始慢滑。

6.3 添加剂（“更顺”不等于“更安全”）

• 摩擦改进剂、PTFE、MoS₂ 等可能显著降低低速静摩擦现象：电流更小、噪音更低，但保持更差。

6.4 油析出与迁移（局部油化最致命）

• 反推起步只需要“找到一条更滑的路径”现象：偶发、难复现；与装脂量/装脂位置强相关。

6.5 材料与表面（换供应商不换脂也能踩线）

• 边界/混合润滑区对表面形貌极敏感现象：A 供应商 OK，B 供应商开始慢滑。

6.6 工艺一致性（装脂量窗口没管住，自锁就不稳）

• 过多/过稀：迁移甩脂、油化

• 过少/过稠：供脂不足、干区、磨损噪音上升（另一种失效）现象：批次波动导致功能波动。

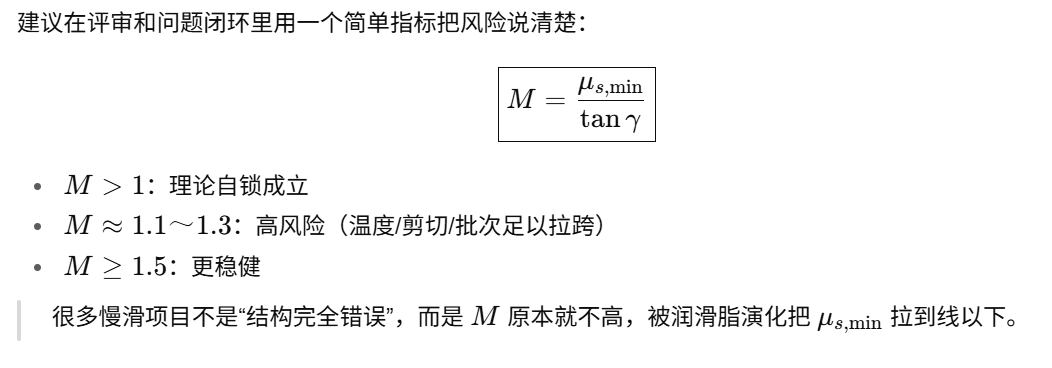

7）把“自锁裕量”工程化：一句话就能对齐设计、工艺和质量

7）把“自锁裕量”工程化：一句话就能对齐设计、工艺和质量

7）把“自锁裕量”工程化：一句话就能对齐设计、工艺和质量

8）工程落地：怎么把 μ 的不确定性“锁进规格”和“锁进验证”？

8）工程落地：怎么把 μ 的不确定性“锁进规格”和“锁进验证”？

8.1 规格：别只写牌号，写“保持性能边界”

如果直接规定 μ 很难（测法差异大），建议至少规定：

• 高温浸泡后、耐久/剪切后、老化后的断电保持位移限值（X mm / Y min）

• 反推起步条件（负载、方向、时间）下不回退/回退上限

一句话：用保持/反推结果去约束 μs,min。

8.2 验证：必须覆盖“最容易失锁”的几刀

建议至少包含：

• 新件室温：保持/反推

• 高温浸泡后立即：保持/反推

• 耐久循环后：保持/反推

• 热老化后：保持/反推

• 装脂量上下限：保持/反推（工艺敏感性）

只做正向电流/效率，很容易漏掉自锁风险。

结语：蜗轮蜗杆自锁的核心不是“用了蜗杆”，而是“μs,min 能不能一直大于 tan γ”

蜗轮蜗杆确实天然“容易自锁”，但在现代制造与供应链波动下，它常常建立在一条临界边界上：

蜗轮蜗杆确实天然“容易自锁”，但在现代制造与供应链波动下，它常常建立在一条临界边界上：

当润滑脂让 μs,min漂移，你以为靠结构锁住的东西，可能变成靠运气锁住。

把润滑脂从“辅料”提升为“系统参数”，用裕量 M、最不利工况验证、保持性能约束规格——自锁问题会少很多。

案例中的方案必须结合真实设备参数、材料牌号和验证条件复核，不应直接替代现场测试。
