螺纹防卡剂的成分禁忌与使用场景

行业

通用工业

应用

螺纹连接的成分禁忌审核

部件

螺栓、螺母、法兰与螺纹副

温度

从低温至高温含铬合金、热处理与氧气系统等工况

速度

装配紧固与长期服役

负荷

预紧力与长期接触

材料

钢、不锈钢、镍基合金、含铬合金、铜合金、铝镁合金

润滑点

螺纹啮合面及邻近密封件、传感器

法兰连接的现场作业 设备场景照；不代表图中使用了某种防卡剂。 来源：Carreira Industrial Services

检修时，一颗螺栓拆不下来，可能拖住整台设备。防卡剂能减少咬合、隔离接触表面，帮助连接在长期服役后顺利拆卸。但选型还要看另一面：同一种成分，换了基材、环境或后续工序，适用性也可能改变。本文将已经有依据的限制、需要条件才能触发的风险，以及尚需验证的工程推断分开。耐温上限、颜色和“无金属”等名称，都不能单独替代相容性审核。

九个审核场景速览

01 / 高温设备 · 钙化合物

氧化钙：方便拆卸之外，还要看高温残留物

汽轮机、燃气轮机、锅炉与排气系统中的含铬热连接，应审核氧化钙及其他可能参与反应的钙源。

汽轮机壳体检修 设备场景照；实际热连接位置及温度应单独确认。 来源：Advanced Motor Solutions

高温连接使用防卡剂，是为了长期服役后仍能拆卸。但对含铬合金，还应增加一个问题：油膏经过高温后，留下了什么？

氧化钙并非只存在于理论配方。Permatex 原厂公布的一版 133H 防卡剂 SDS 列出氧化钙 10%～30%，同时含石墨、铝粉及少量铜。这说明“银色”“铝基”等名称不能完整反映配方；该数据仅对应被引用的产品及文件版本。1

高温后，原来的成分可能变成新的残留物 毛工原理示意 · 表达作用关系，不代表尺寸、反应速率或通用阈值。

在适当的高温、氧化性气氛和接触时间下，钙源可能参与形成铬酸钙，其中的铬处于六价状态。相关电站技术报告包含沉积物的 XRD / XRF 分析，并将含氧化钙防卡剂及保温材料列为需要排查的钙源。2

高温含铬部件沉积物 原报道用于讨论六价铬。颜色仅为排查线索，不能替代化学检测。 来源：Combined Cycle Journal

这个场景限制的是什么？

重点是服役后残留物中的六价铬风险。新油膏“不含六价铬”，与长期高温后“不生成六价铬”，是两件事；也不能把该风险直接解释成螺栓脆断。

杜邦 P-3700 与 ROCOL SA610 均把钙控制和高温含铬合金应用联系起来。这支持在此类工况中审查钙源，但不代表所有含钙润滑剂在所有温度下都应禁用。45

同样含钙，必须继续分辨化学形态

一个值得注意的资料分歧是氟化钙。有工业报告把它视为稳定物，但 1999 年的原始研究曾在氧化铬—氟化钙粉末的空气烧结试验中检出铬酸钙，并提出涉及界面氧化钙的反应途径。本文采用后者来说明“并非在所有条件下都不反应”，不把粉末烧结结果直接外推到普通温度的油膏接头。23

审核落点 合金牌号、实际表面温度、气氛、时间、钙的形态，以及相近条件下的残留物试验。本文不提供一条适用于所有配方的反应温度线。

02 / 制造工序 · 硫 / 磷 / 铅 / 锌

镍基合金：下一道热处理可能触发问题

最终装配与制造过程中的临时润滑，不能用同一套判断。后续焊接、退火和热处理，会改变成分审核的重点。

例如，一个镍基合金阀门部件在试装时涂了油膏，随后还要焊接或热处理。此时除了防卡，还要判断螺纹与缝隙中的残留能否清除，是否会影响下一道工序。

问题可能由下一道高温工序触发 毛工原理示意 · 表达作用关系，不代表尺寸、反应速率或通用阈值。

Haynes 的加工资料明确不推荐相关加工润滑剂含白铅、锌化合物或二硫化钼，原因包括难以清除，以及随后退火时铅、锌或硫向合金中扩散，可能造成严重脆化。其限制具有明确的材料和后续退火背景。6

Special Metals 的镍合金连接资料还涉及硫、磷、铅及其他低熔点物质的高温污染问题，来源可以包括油脂、切削液、油漆和标记材料。7

装配时没有异常，不代表残留物适合进入热处理。

对含磷极压抗磨剂、含硫成分和金属污染物，应结合合金及工艺审核；确认清洗方法和清洁度要求。

适用边界 镍基合金退火的污染脆化资料，不能直接证明二硫化钼在普通钢制、较低温度接头上都应禁用；也不能推导为所有含磷化合物一概禁用。

03 / 局部加热 · 金属粉

铜、锌与铅：把污染脆化和普通腐蚀分开

平时温度不高的接头，在邻近焊接、返修或局部加热时，可能经历完全不同的温度。

铜粉、锌粉等可以用作防卡剂成分，但它们的使用限制不能统称为“容易腐蚀”。潮湿环境的电偶腐蚀，与特定高温条件下的污染脆化，是不同机制。

液态金属脆化涉及特定金属—基材组合、液态金属接触及应力等条件。TWI 的资料列举了钢—铜、不锈钢—锌等组合。因此制造和维修中的局部热过程，也应纳入审核。8

需要查清楚

基材是什么合金？金属污染物是什么形态？局部达到什么温度？是否存在接触和应力？

不能直接等同

金属锌 ≠ 氧化锌；铜粉 ≠ 所有含铜化合物。单凭元素检出或某金属熔点，不能证明已经发生脆化。

审核落点 以具体合金、焊接或维修工艺规范为依据，不建立一条适合所有金属粉和基材的温度红线。

04 / 潮湿设备 · 石墨 / 铜

铝壳体与沿海连接：无金属也要看电偶腐蚀

石墨不是金属，但能导电。户外、盐雾、冲洗和冷凝环境中，应把材料配对与配方防腐表现一起审核。

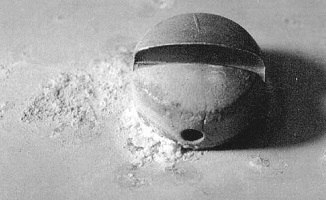

不锈钢螺钉—铝件电偶腐蚀试样 六个月大气暴露的材料配对试样；不是防卡剂失效试验。 来源：NASA KSC

沿海电机铝壳体、户外执行器、车辆铝制支架，以及经常清洗的设备，都可能让水分进入螺纹和缝隙。若较活泼的铝、镁与更“贵”的导电材料接触，就需要关注电偶腐蚀。

NASA 展示的不锈钢螺钉—铝件试样，直观说明材料配对和环境的作用；其资料及相关研究也涉及石墨材料的电偶作用。910

电偶腐蚀需要条件同时成立 毛工原理示意 · 表达作用关系，不代表尺寸、反应速率或通用阈值。

因此，审核含石墨、含铜的油膏时，不能只看高温防卡能力，还要看完整配方在目标环境中的防腐表现。载体隔水能力、颗粒的实际接触和服役后残留状态，都可能影响结果。

“无金属”不自动等于“没有电化学风险”。

同样，也不能看到石墨就判定所有铝件应用不合格。需要导电路径、电解质等条件，并用实际产品试验验证。

证据边界 石墨复合材料的研究用于含石墨油膏时，属于机制层面的工程推断；不能直接换算为该油膏的腐蚀速率。

05 / 铜合金 · 活性硫

黄铜阀件：分清“含硫”与“活性硫”

游离硫、活性硫化合物与二硫化钼中的硫，不能仅因元素相同就认为反应活性相同。

黄铜与不锈钢连接件 用于识别材料；不表示此类接头需要涂防卡剂。 来源：BGB Analytik

黄铜阀体、青铜螺母和其他铜合金部位，应重点审查游离硫及活性硫类成分。Vanderbilt 的添加剂资料明确涉及这些体系中的铜合金保护，也说明全配方中的铜保护添加剂会影响实际结果。11

因此，总硫含量只是信息之一，还要确认硫的化学形态、温度和完整配方的铜腐蚀表现。一次铜腐蚀试验合格，也不能替代客户对总硫或特定化合物的成分禁令。

仍需分别调查 二硫化钨、硫化极压剂及含硫有机添加剂，不直接套用二硫化钼或游离硫的结论。

06 / 化工连接 · 氯化物

不锈钢：不接触工艺介质，也可能接触外部污染

海盐、冷却塔漂水、清洗液和冷凝水，能够成为连接缝隙中的污染来源。油膏是否额外带入氯化物，也应审核。

英国 HSE 曾发布热套管安全通告：设备在加热和冷却中，可能通过不完全气密的连接吸入外部潮湿空气；卤化物逐步进入并在缝隙中浓缩，出现从内表面发展的应力腐蚀开裂。12

“不接触内部介质”不等于“没有外部污染” 毛工原理示意 · 表达作用关系，不代表尺寸、反应速率或通用阈值。

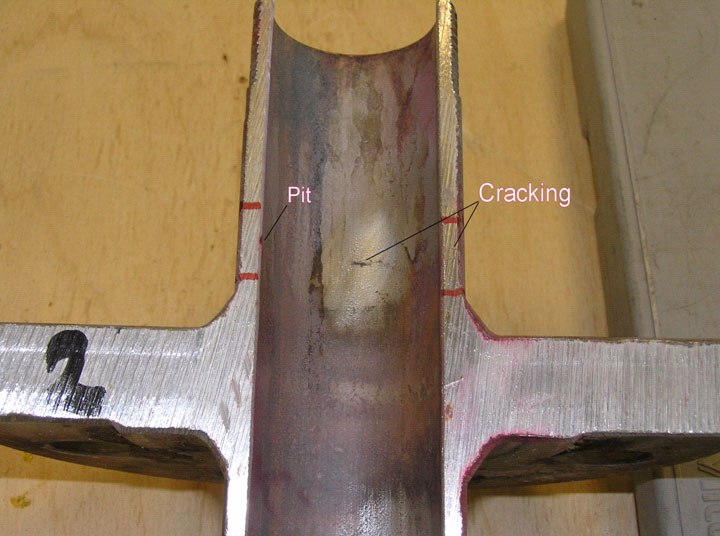

热套管连接附近的开裂位置 来自 HID 2-2013；用于说明环境氯化物进入及损伤，非油膏致裂证据。 来源：HSE

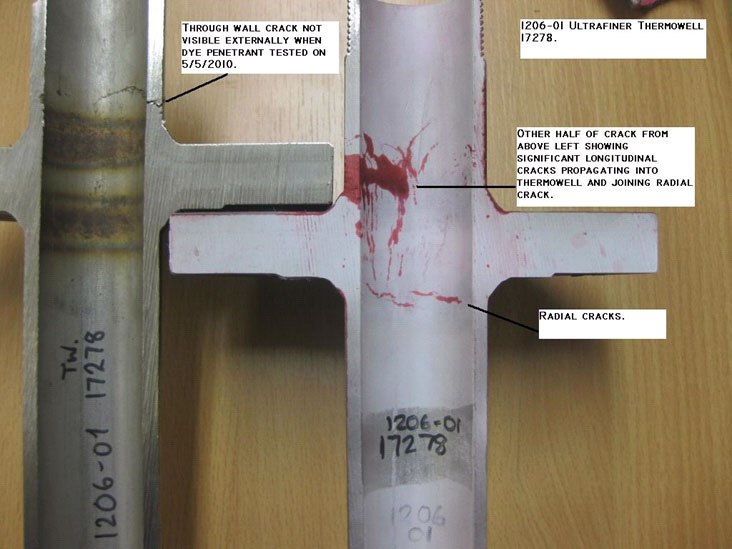

热套管在反应器顶部下方的开裂 同一通告的现场损伤照片；不能仅凭外观判断污染源。 来源：HSE

这不是油膏致裂案例。它说明的是，外部环境有机会进入连接内部。对防卡剂的工程联系，是应审核其是否额外带入受限杂质，而不是把图中的损伤归因于某种润滑剂。

总氯、总卤素和可溶出氯离子是不同指标。高纯度防卡剂采用硫和总卤素等指标控制，有其具体应用背景；某产品的限值不能直接变成所有不锈钢接头的统一标准。13

“低氯”需要变成可核对的要求。

写清限制对象、限值、检测方法和报告要求，同时确认材料、温度、水分及拉应力条件。

07 / 氧气设备 · 烃类载体

氧气系统：不只审核金属粉，还要审核基础油

“无铜”“无金属”“耐高温”不能替代氧相容性评价。

氧气阀门、管道及空分相关设备的成分审核，不能停留在铜、锌、硫和钙。普通烃类油脂本身就是重要审核对象。

EIGA 的氧气管道资料要求考虑润滑剂的氧相容性；烃类、粉尘、金属颗粒等污染还可能降低原本适用润滑剂的抗点燃能力。资料也涉及润滑剂通过阀杆等路径向氧接触区域迁移的问题。14

单一成分合格，不等于整罐油膏合格。

完整配方、使用条件、清洁度和污染控制应一起审查。外部法兰螺栓也不能仅凭“不直接接触氧气”自行免除审核，应遵循系统及设备要求。

审核落点 产品针对实际氧气工况的适用证明，以及设备制造商的装配和清洁要求。

08 / 邻近材料 · 载体与污染

螺纹旁边的密封件与传感器，也在审核范围内

少量挤出、渗油或迁移，可能让原本只计划涂在螺纹上的材料，接触到不同的对象。

涂在螺纹上，也要看看旁边是什么 毛工原理示意 · 表达作用关系，不代表尺寸、反应速率或通用阈值。

旁边是 EPDM 密封件

阀门及接头装配时，油膏可能接触 O 形圈、密封垫或膜片。Parker 的密封材料资料将 EPDM 与不耐矿物油的应用特征联系起来。因此，固体成分没有禁忌，仍不足以确认油膏适用。具体橡胶配方、温度、时间和真实接触路径需要一并确认。15

旁边是氧传感器

氧传感器螺纹需要防止卡死，但敏感元件又需避免污染。NGK 要求未预涂时使用随附防卡剂，并给出相关污染限制；技术资料也将硅酮密封材料等列为传感器污染来源。1617

因此，排气系统附近的连接不能仅凭耐温指标随意换油膏，应遵循制造商对产品、位置和用量的规定。这不等于所有含硅或金属基防卡剂在整个排气系统中都应禁用。

工程判断 根据真实结构确认是否存在迁移路径；图示不是所有接头都会发生迁移的证明。

09 / 高纯度应用 · 杂质限值

成分禁令，有时是一份需要证明的纯度要求

“不有意添加”“低于限值”和“符合项目规范”，是三种不同的表述。

核电及其他具有严格材料清洁度要求的设备，常把防卡剂选型落实为成分限值和质量文件。Henkel N-5000 采用镍与石墨，同时控制卤素、硫及其他金属杂质。这个实例说明，高纯度不等于无金属，也不存在所有核工业位置统一禁镍的结论。18

SDS 服务于危害沟通，不是完整配方清单。未列出的成分，不能仅据此认定完全不存在。严格的禁忌要求，应取得针对性供应商声明或检测证明。

避免新误区 对氧化铝、二氧化硅、氧化锆、氮化硼及其他填料，本文不在缺少应用证据时编造统一禁令；仍需核对纯度、粒径、实际接触与设备要求。

回到实际客户要求

压力容器法兰：客户禁令与失效机理要分开。

一个实际咨询案例：SA-320 L7 镀锌螺栓，环境 −45℃，最高 210℃，不直接接触工艺介质；客户要求润滑剂不含锌、铜和二硫化钼。

首先按客户要求筛选产品，但在没有取得禁令出处前，不能把燃机高温含铬合金的钙—六价铬问题，或镍基合金退火的硫污染脆化，直接当作该项目禁令的原因。

螺栓镀锌、油膏却禁止含锌，也不必然矛盾：限制对象可能是外加润滑剂，可能来自统一采购规范，仍需确认具体条款和成分证明方式。

需要的是对应关系，而不是更长的黑名单。

确认限制的成分、化学形态、允许限值和依据，再核对产品声明及适用证据。

这罐油膏里的成分，能否与这副材料、这段温度、这套工艺长期相处？

参考资料

1. Permatex｜133H 防卡剂 SDS（2021 版）。原文链接
2. Thermal Chemistry｜高温设备六价铬技术报告（2021）。原文链接
3. Vos 等｜氧化铬—氟化钙反应研究（1999）。原文链接
4. DuPont｜MOLYKOTE P-3700。原文链接
5. ROCOL｜SA610。原文链接
6. Haynes｜合金冷加工与润滑。原文链接
7. Special Metals｜Joining。原文链接
8. TWI｜液态金属脆化。原文链接
9. NASA KSC｜腐蚀形式。原文链接
10. NASA｜石墨复合材料与合金的电偶腐蚀研究。原文链接
11. Vanderbilt｜VANLUBE 704S。原文链接
12. HSE｜热套管氯化物应力腐蚀通告。原文链接
13. DuPont｜MOLYKOTE P-37。原文链接
14. EIGA｜氧气管道与配管。原文链接
15. Parker｜液压密封材料。原文链接
16. NGK｜氧传感器安装。原文链接
17. NGK｜氧传感器技术手册。原文链接
18. Henkel｜LOCTITE LB N-5000。原文链接

图片说明

设备照片用于交代场景，失效照片按原来源说明用途，不凭外观认定某种油膏导致失效。原理图为原创矢量示意；外部照片保留原版权。

案例中的方案必须结合真实设备参数、材料牌号和验证条件复核，不应直接替代现场测试。
